Измеритель плотности энергии импульсов излучения

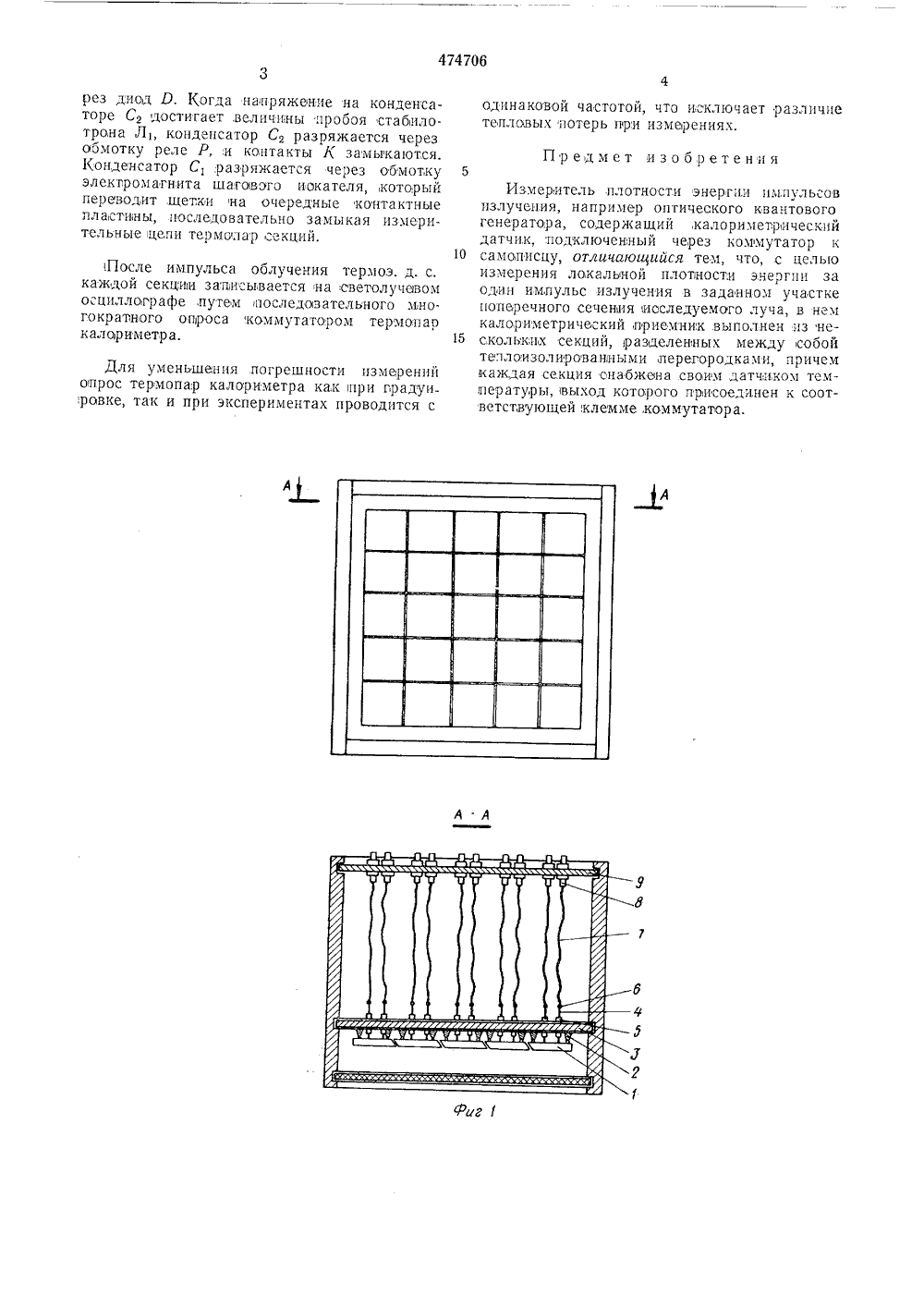

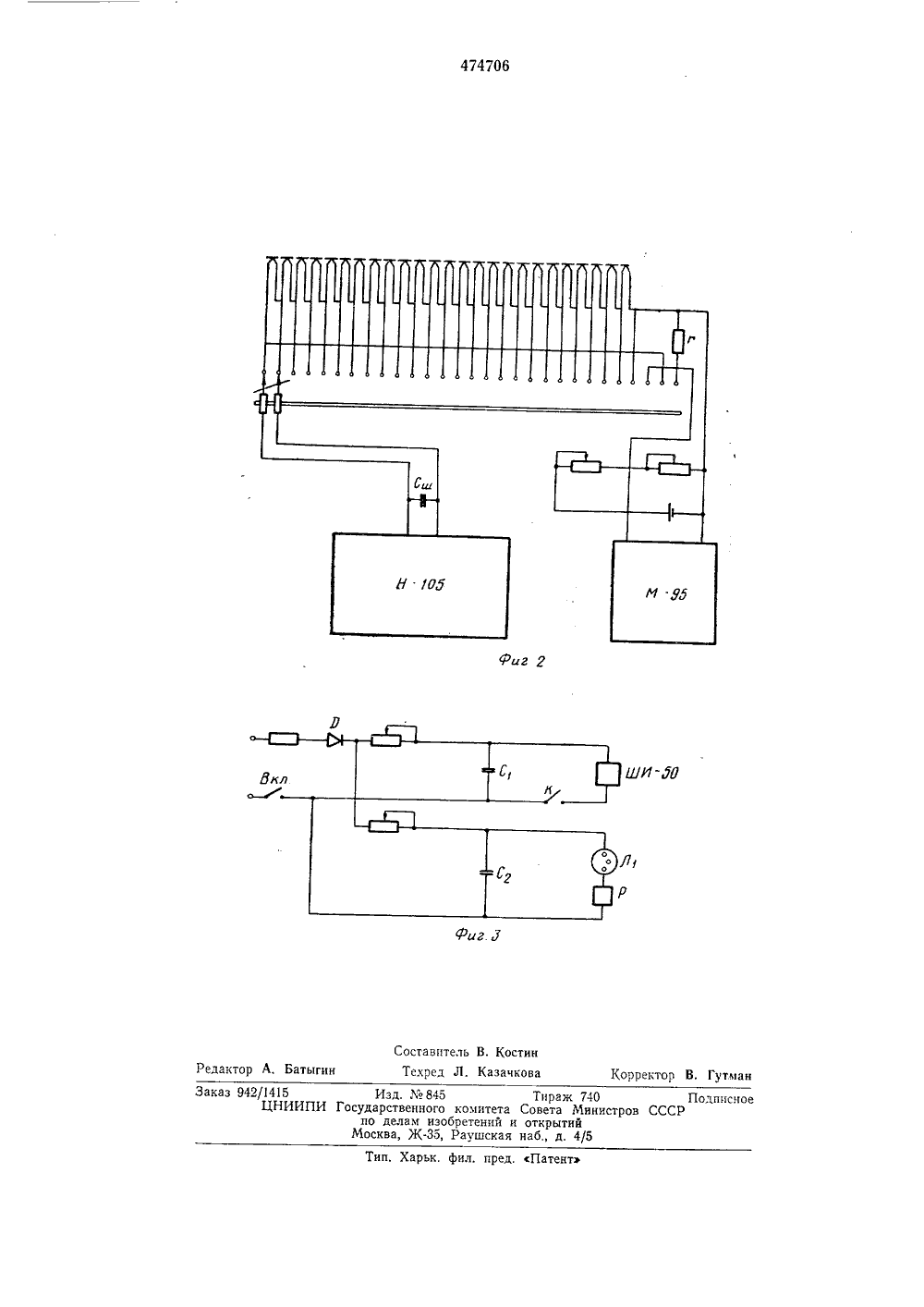

ОПИСАНИЕ ИЗОБРЕТЕН Ия К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ474706 Союз Советский Социалистическиа республик(51) 22) Заявлено 19,05.72 (21) 1781926/18 10 исоединением заявки Государственный комите 23) Приоритет - Опубликовано 25.06.75. Дата опубликования оп Совета Министров ССС во делам изобретений(54) ИЗМЕРИТЕЛЬ ПЛОТНОСТИ НЕРГИИ ИМПУЛЬСОВ ИЗЛУЧЕНИЯИзобретение относится к устройствам для измерения плотности импульсов излучения.Известны измерительные,приборы для измерения излучения оптичеаких квантовых генерагодов, в которых для снятия распределения плотности энергии в заданном сечении луча требуется многократное количество импульсов облучения,для,построения графчика распределения плотности энергии.Однако измерения с помощью известных устройств очень трудоем 1 ки и погрешности измерения при этом достигают 200 - 300%.Цель изобретения - обеспечить измерение локальной плотности энергиями за один импульс излучения в заданном участке поперечного сечения, исследуемого луча.Это достигается, применением калориметрического секционирэванното датчика, коммутатора измерительных цепей термопар и регистрирующего самопишущего, прибора.На фиг. 1 представлена схема,предлагаемого измерителя плотности энергии импульсов излучения; на фиг. 2 - электричеекая схе ма соединения термопар и коммутации измерительных цепей калориметра; на фиг, 3 схема питания импульсами тока коммутатора.Калориметрический датчик состоит из отдельных графитовых пластин-секций 1 одинаковой толщины. Каждая, секция, выполнена в .энде отдельного калоримепра со своей термопарои и не имеет теплового контакта с другими секццямц калориметра. Секции закреплены на теплоэлектроцзоляционных опорах 2 на основании 3. Полуроводниювые и металлические термоэлектроды 4 помещены в электроизоляционные трубки 5 и выведены через отверстия в основании, Холодные спаи термоэлектродов 6 соединены с помощью гиоких изолированных проводов 7 с контактами коммутационного плато 8, помещенного на тыльной стенке 9 корпуса калориметра.Схема, представленная на фцг, 2, позво. ляет регистрировать как распределение плотности энергии, так ц общую энергию, попадаютцую на калориметр,Измеритель плотности энергии импульсов излучения:работает следующим образом.Регистрация термоэ. д. с. термопар всех секций калориметрцческого датчика производится с помощью светолучевого осциллотрафа чтица Нодним гальванометром - вставкой типа М 1012 путем последовательного многократното опроса термопар калориметра, Длп измерения плотности энергии импульса излучения ,калорцметрцческий датчик устанавливают в заданном сечении луча так, чтобы его центральная секция была на оптической оси.За несколько секунд,до импульса облучения включают питание коммутатора. При этом происходит заряд конденсаторов С, и С, через диомед О. Когда напряжение на конденсаторе С 2 достигает величины пробоя стабилотрона Ль конденсатор С разряжается через обмотку реле Р, и контакты Ь; замыкаются. Конденсатор С, разряжается через обмотку электромагнита шагового иокателякоторый переводит щетки на очередные контактные пластины, последовательно замыкая измерительные цепи термопар секций.10После импульса облучения термоэ. д. с. каждой секциями записывается на свеголучевом осциллографе, путем последовательного многократного опроса коммутатором термопао калориметра. 15 Для уменьшения погрешности измерений опрос термопар калориметра как при градуи. ,ровке, так и при экспериментах проводится с одинаковой частотой, что исключает различиетепловых потерь ври измерениях.Предмет изобретенияИзмеритель плотности энергии импульсов излучения, например оптического квантового генератора, содержащий,калориметрический датчик, подключенный через коммутатор к самописцу, отличающийся тем, что, с целью измерения локальной плотности энергии за один импульс излучения в заданном участке поперечного сечения,исследуемого луча, в нем калориметрический,приемник выполнен из нескольких секций, разделенных между собой теплоизолированными,перегородками, причем каждая секция снабжена своим датчиком темнературы, выход которого присоединен к соответствующей,клемме, коммутатора.одписн аказ 942/1415ЦНИИПИ Тип. Харьк. фил. пред. сПатент Изд. 845 сударственного по делам изо Москва, Ж, комитет ретений ачшска Тираж 740Совета Министровоткрытийнаб., д. 4/5
