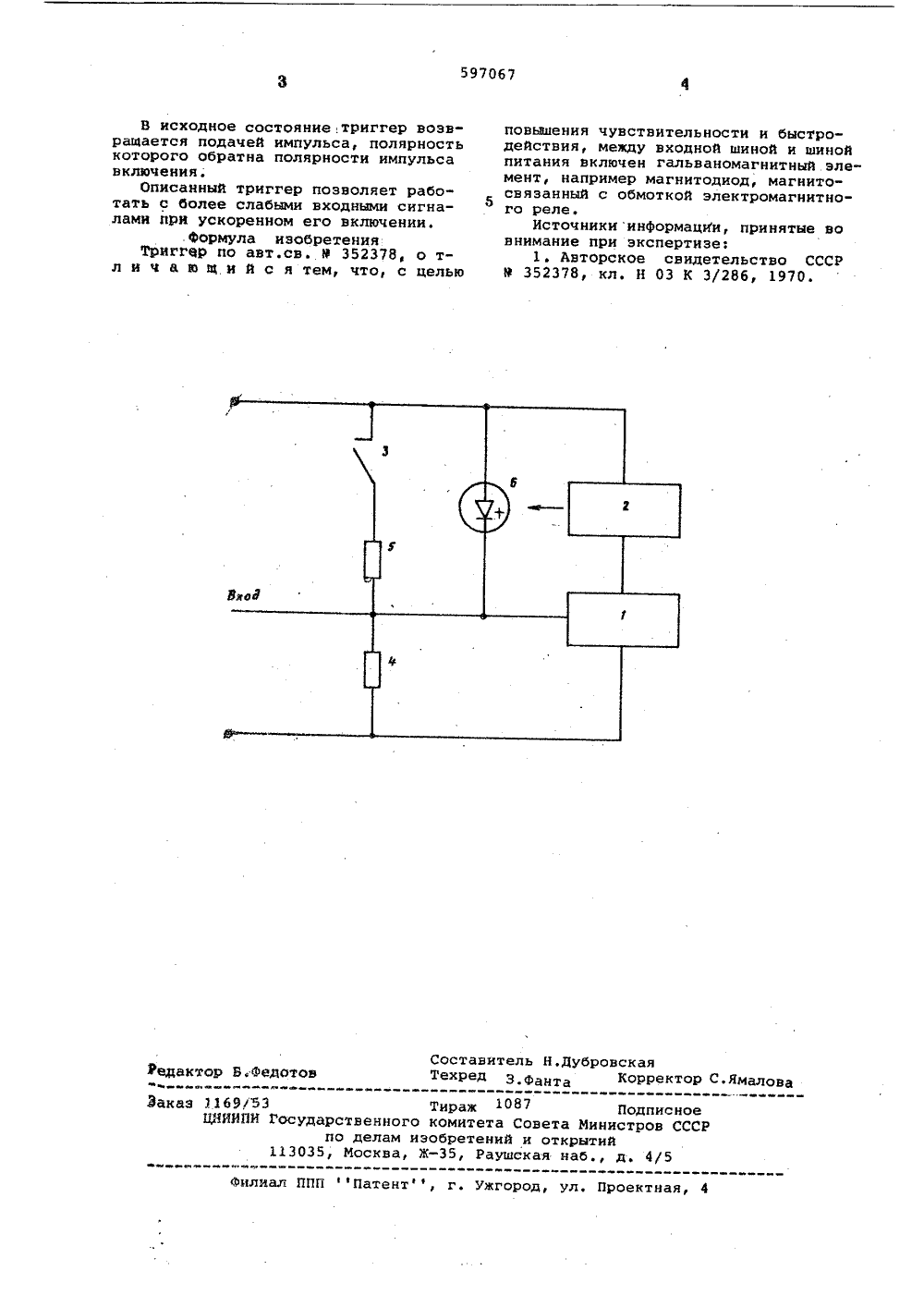

Л. ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(61) Дополнительное к авт. свид-ву МЗ 523 (22) Заявлено 05107 б (21) 2409518/18-21 с присоединением заявки МФ ОЗК 3 И) Приорите аарнратаенныр наантетаааетн Мнннатраа ШРна,нанна ннабретеннйн атнрытнй 5 э) УДК 621,373) Опубликовано 0503,78,Бюллетень МЬ 45) Дата опублик ния описания 13,авторынзобретен гданов и В,В,Колесов(71) Заявител од Сче урски ГГЕ ния и магииэлектромагн вязанный с обмоткого реле. Изобрете пользования и телемехан о для ис- втоматики предназначустройствах По оснавт. св. 9 352378 в известном триггере, используемом для совместной работы с электромагнитным реле в качестве основного элемента, триггер содержит транзистор, в коллектор которого включено элект- (0 ромагнитное реле. Контакт реле включен в цепь смещения базы транзистора, выполненную на резисторах. В исходном состоянии реле обесточено Щ .Известный триггер мало чувствите лен по входу и имеет малое быстродействие по включению и выключению.Цель изобретения - повышение чувствительности и быстродействия. Это достигается тем, что в триггер, содер- ж жантий ключ на транзисторе, в коллекторную цепь которого включена обмотка электромагнитного реле, замыкающий контакт электромагнитного реле подклЮ- чен к шине питания, а переключающий - 26 через резистор - ко входной шине, которая соединена с базой транзистора, введен гальваномагнитный элемент, например магнитодиод, включенный между входной шиной триггера и шиной пита На чертеже приведена схема триггера.На выходе ключа 1 вкйочено электромагнитное реле 2, Контакт 3 релевключен в цепь смещения ключа, выполненную на резисторах 4 и 5. Между входом триггера н одной из шин пита ния установлен гальваномагнитный элмент б, имеющий магнитную связь с этромагнитным реле. Сопротивление резисторов 4 и 5 выбрано таким, чтоключ заперт и реле обесточена.При подаче на вход сигнала соответствующей полярности электронный ключ1 начинает открываться, и в цепиэлектромагнита начинает протекать ток, значение которого нарастает. Этот ток вызывает появление магнитного доля в зоне расположения гальвано магнитного элемента б, которое эа счет положительной обратной связи приводит к резкому возрастанию токав цепи ключа, т,е. значительно быстрее включает исполнительное реле. При включении реле 2 контакт 3 поддерживает электронный ключ 1 в открытомсостоянии.597067 В исходное состояние, триггер возврашается подачей импульса, полярность которого обратна полярности импульса включения.Описанный триггер позволяет работать с более слабыми входными сигналами при ускоренном его включении.Формула изобретенияТриггер по авт.св. 9 352378, о тл и ч а ю щ и й с я тем, что, с целью оставнтель Н.ДУехред 3 фанта едак В,федот Подкомитета Совета Министробретений н открытий-35, Раушская наб, д. исное в ССС ПП Патентф, г. Ужгород, Ул. Проектна фи С еь аказ 11 б 9/53 ЦИИИПИ Государственного по делам и 113035, Москва, повышения чувствительности и быстродействия, между входной шиной и шиной питания включен гальваномагнитный.элемент, например магнитодиод, магнитосвязанный с обмоткой электромагнитного реле.Источники информацИи, принятые во внимание при экспертизе:1. Авторское свидетельство СССР 9 352378, кл. Н 03 К 3/286, 1970. вская Корректор С.Ямалова

Смотреть

Заявка

2409518, 05.10.1976

КУРСКИЙ ЗАВОД "СЧЕТМАШ"

ВАЛКИН ВЛАДИМИР МЕЕРОВИЧ, БОГДАНОВ НИКОЛАЙ НИКОЛАЕВИЧ, КОЛЕСОВ ВАЛЕРИЙ ВАСИЛЬЕВИЧ

МПК / Метки

МПК: H03K 3/286

Метки: триггер

Опубликовано: 05.03.1978
