Плотина из местных материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 595450
Авторы: Заславский, Камнев, Максимов
Текст

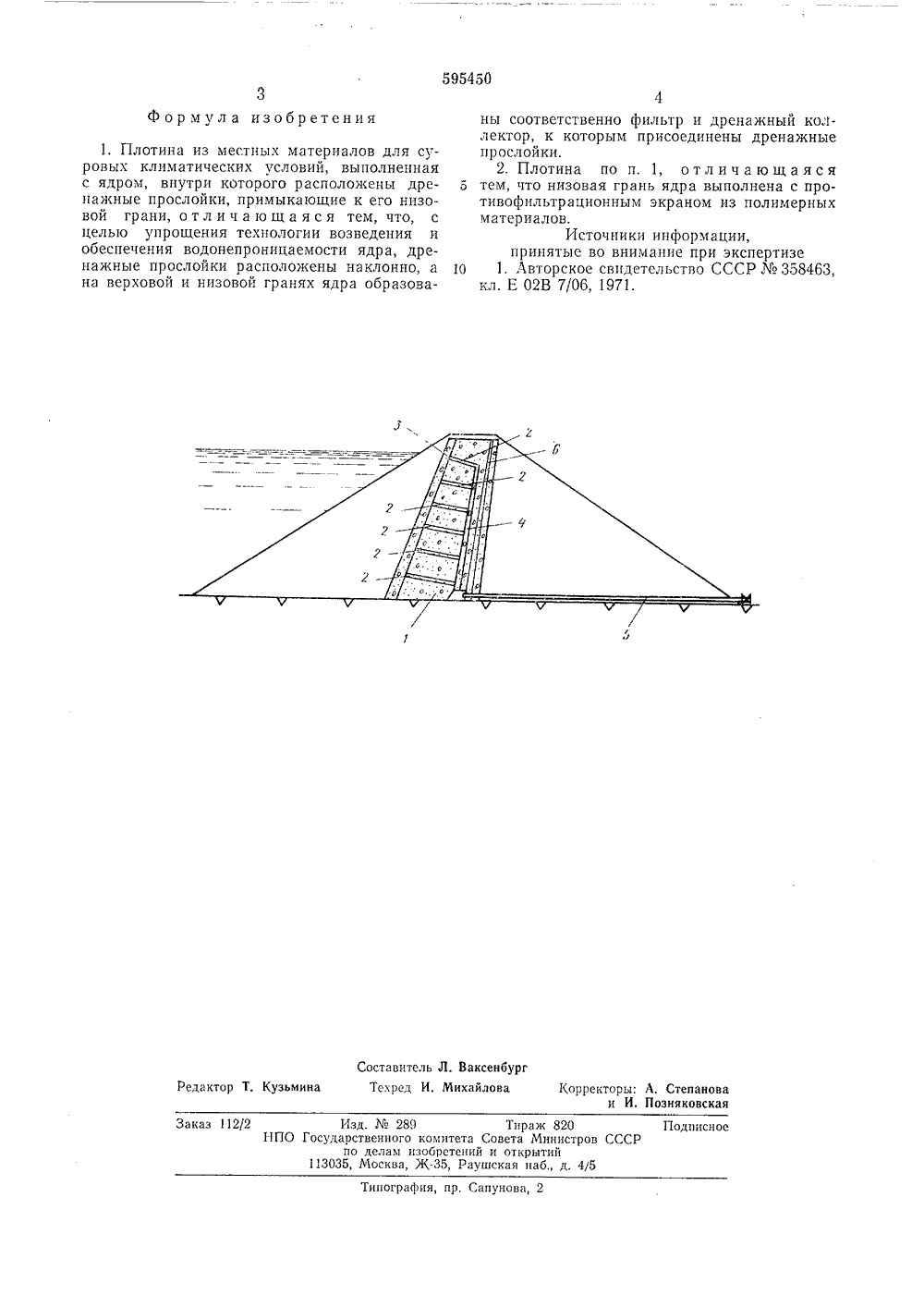

595456 Союз Советских Социалистических Республик) 2402796 29 присоединение аявки Ме Государственныи комитет Совета Министров СССР по делам изобретенийи открытий 23) Приоритет(72) Авторы изобретения аславский, Н. М, К нев и Г. И. Максимов Всесоюзный ордена Ленина проектно-изыскательский и научноисследовательский институт Гидропроект им. С, Я. Жука(54) ПЛОТИН ЕСТНЫХ МАТЕРИАЛОВ Размеры дренажи между ними опред температуры фнльт ры тета ядра и зада Водоцспронпцаемь цп ядра предохраця 3обссп"."цтсе После оттаивания скццю извсстцымц сы прослоек еляют в зав рующей водь нного срока й экран на ет материал его нодоцсц ядра произв особами, и расстояние исим ости оттемператуоттаивания.низовой граего от суффороницасмость. одят его ццъИзобретение относится к гидротехническим сооружениям, возводимым в суровых климатических условиях, преимущественно к плотинам из местных материалов с инъекциоццыми завесами в ядрах.Известны плотины из местных материалов, выполненные с ядром, внутри которого расположены дренажные прослойки, примьткаощие к его лицевой грани 11.Недостатком таких плотин является слоэкность технологии их возведения, так как после промерзания ядра невозможно осуществить его инъекцию. В этом случае требуется искусственный подогрев грунта.Цель изобретения - упрощение технологии возведения и обеспечение водонепроницаемости ядра.Это достигается тем, что дренажные прослойки расположены наклонно, а на верховой и низовой гранях ядра образованы соответственно фильтр и дренажный коллектор, к которым присоединены дренажные прослойки.Кроме того, низовая грань ядра выполнена с противофильтрациоцным экраном из полимерных материалов.На чертеже изображена предлагаемая плотина, поперечцыц разрез.Плотина включает ядро 1 с дренажными прослойками 2, примыкающими к фильтру 3, расположенному ца верховой грани ядра ц к дренажному коллектору 4, размещенно.му со стороны его низовой грани, который соедцнен с трубами 5, отводящими воду в нижний бьеф,6 На низовой грани ядра может быть уложенэкран 6 из полимерных материалов. Вдоль ядра прослойка дренажного коллектора доведена до бортов.Возводить плотины в суровых климатцче ских условиях можно круглогодично. В зимшш период ядро промерзает, что исключает возможность ццт:екццц и оцсолцдаццц ядра.По мере возведения плотины и наполнения водохранилища теплая вода проходит по дре цажным прослойкам в ядро, вызывая его оттаивание и постепенную фильтрацию воды в зоны между прослойками. Фильтрующая вода по дренажным прослойкам ц материалу тела ядра поступает в дренажный коллектор, из которого по трубам отводится в нижний бьеф.Подписное Заказ 112/2 Изд.289 Тираж 820 1-1 ПО Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Типография, пр, Сапунова, 2 1, Плотина из местных материалов для суровых климатических условий, выполненная с ядром, внутри которого расположены дренажные прослойки, примыкающие к его низовой грани, отличающаяся тем, что, с целью упрощения технологии возведения и обеспечения водонепроницаемости ядра, дренажные прослойки расположены наклонно, а на верховой и низовой гранях ядра образова 4ны соответственно фильтр и дренажный ко;1 лектор, к которым присоединены дренажныепрослойки.2. Плотина по п. 1, отличающаяся5 тем, что низовая грань ядра выполнена с противофильтрационным экраном из полимерныхматериалов.Источники информации,принятые во внимание при экспертизе10 1. Авторское свидетельство СССР358463,кл. Е 02 В 7/06, 1971.
СмотретьЗаявка
2402796, 01.09.1976
ВСЕСОЮЗНЫЙ ОРДЕНА ЛЕНИНА ПРОЕКТНО-ИЗЫСКАТЕЛЬСКИЙ И НАУЧНО ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ "ГИДРОПРОЕКТ" ИМ. С. Я. ЖУКА
ЗАСЛАВСКИЙ ЯКОВ ЗЕЛЬМАНОВИЧ, КАМНЕВ НИКОЛАЙ МИХАЙЛОВИЧ, МАКСИМОВ ГЕННАДИЙ ИВАНОВИЧ
МПК / Метки
МПК: E02B 7/06
Опубликовано: 28.02.1978
Код ссылки
<a href="https://patents.su/2-595450-plotina-iz-mestnykh-materialov.html" target="_blank" rel="follow" title="База патентов СССР">Плотина из местных материалов</a>
