Способ запуска параллельно установленных вентиляторов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 591617
Авторы: Дзидзигури, Дурмишидзе, Мачарашвили
Текст

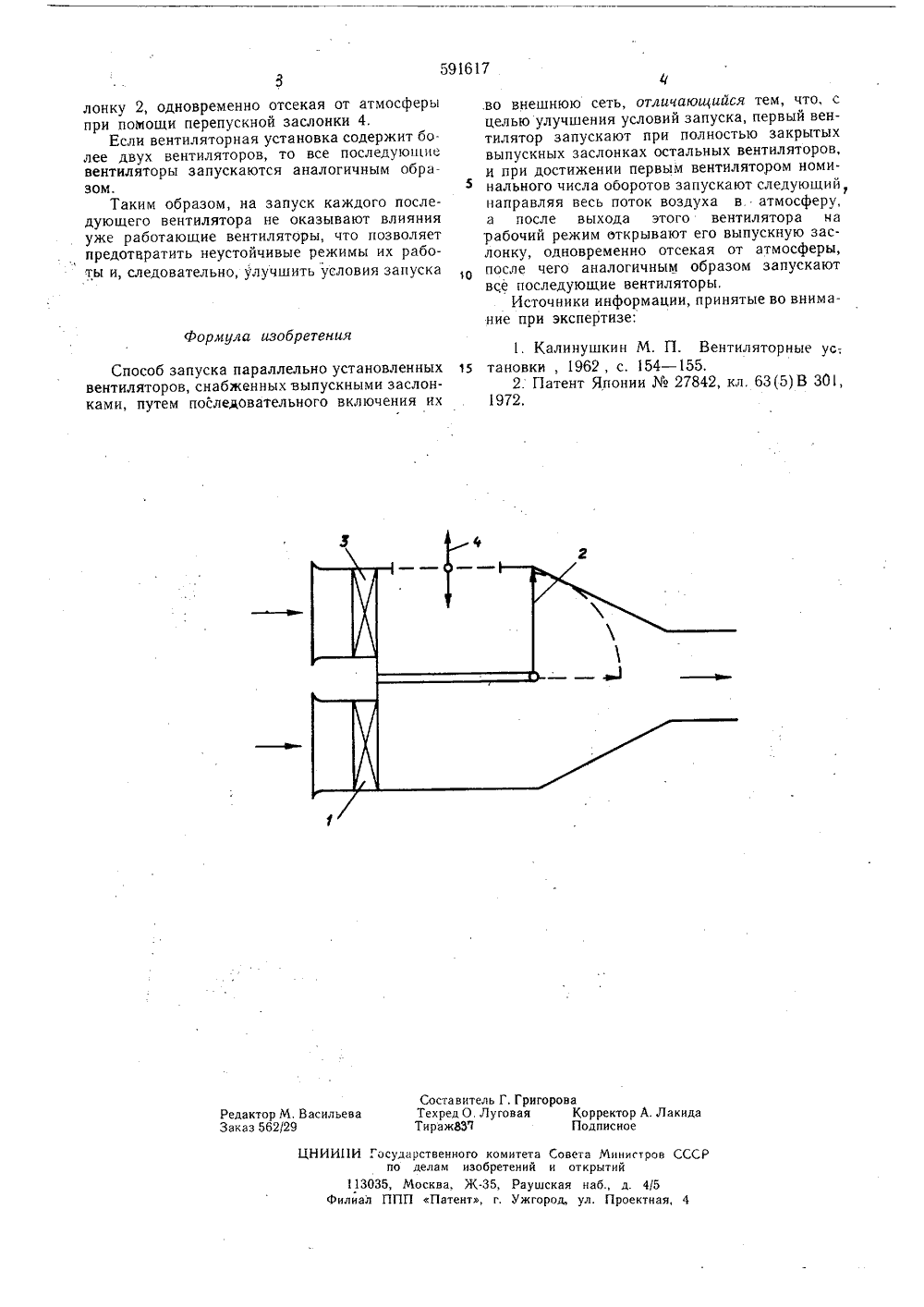

ОПИСАНИИ ИЗОБРЕТЕН ИЯ юЪ: г Своз Советских Социалистических Республик(45) Дата опубликования описа Государотееинюй комитет Совета Ииниотроа СССР по делам изобретений и открытий,01 зидзигури, С Дурмишид 2) Авторы изобретен ачарашвили и Н. им, Г лукидзе СПОСОБ ЗАПУСКА ПАРАЛЛЕЛЬ ВЕНТИЛЯТОРОВУСТАНОВЛЕН Изобретение относитс вентиляторострое нию.Известен способ запуска параллельно установленных вентиляторов путем последовательного включения их во внешнюю сеть 1,При таком способе запуск каждого последующего вентилятора, кроме первого, осложняется противодавлением воздушного потока, создаваемого уже работающими вентиляторами.Известен также способ запуска парал но установленных вентиляторов, снабж выпускными заслонками, путем последова ного включения их по внешнюю сеть 2 .По этому способу сначала производят запуск всех вентиляторов, кроме последнего, затем запускают последний вентилятор, полностью закрывая пря этом его выпускную заслон ку и частично прикрывая выпускные заслонки остальных вентиляторов.Такой способ запуска является наиболее близким к изобретению по технической сущности и достигаемому результату.Однако известный способ не обеспечивает нормальных условий запуска вентиляторов, изэа значительной величины пусковой мощности, которая требуется при одновременном запуске нескольких вентиляторов, и неустойчивого лельенных тельной установки, пособ.Способ запусквентиляторов осуразом.Первый вентиностью закрытойтилятора 3. и прноминального читилятор 3, напрамосферу, а послрабочий режим о ныхоб а параллельно установл ществляется следчющи и пол вепором 1т вена в ат 3 наю заслятор 1 запускают пр выпускной заслонке и достижении вентилят сла оборотов запускаю вляя весь поток воздух е выхода вентилятора ткрывают его выпускну(71) ЗаЯвитель Институт горной м режима работы вентилятора, запускаемого последним при закрытой выпускной заслонке.Целью изобретения является улучшение условий запуска,Это достигается тем, что первый вентилятор запускают при полностью закрытых выпускных заслонках остальных вентиляторов, ипри достижении первым вентилятором номинального числа оборотов запускают следующий, направляя весь поток воздуха в атмосферу, а после выхода этого вентилятора на рабочий режим открывают его выпускную заслонку, одновременно отсекая от атмосферы,после чего аналогичным образом запускаютвсе последующие вентиляторы.На чертеже изображена схема вентиляторясняющая предлагаемый спо591617 формула изобретения Составитель Г. ГригоТехред О. ЛуговаяТир ажЗЗЧ орректор А,Лакидодписное Редактор М Заказ 562/ сильева ЦНИИПИ Госуда по 113035, М Филиал ПППтве лам ного комитета Со изобретений и Ж, Раушскаент, г. Ужгород,ета Яинистроткрытнйнаб., д. 4/5ул. Проектн сква Пат лонку 2, одновременно отсекая от атмосферы при помощи перепускной заслонки 4.Если вентиляторная установка содержит более двух вентиляторов, то все последующие вентиляторы запускаются аналогичным образом. 5Таким образом, на запуск каждого последующего вентилятора не оказывают влияния уже работающие вентиляторы, что позволяет предотвратить неустойчивые режимы их работы и, следовательно, улучшить условия запуска Способ запуска параллельно установленных вентиляторов, снабженных выпускными заслонками, путем последовательного включения их во внешнюю сеть, отличающийся тем, что, с целью улучшения условий запуска, первый вентилятор запускают при полностью закрытых выпускных заслонках остальных вентиляторов, и при достижении первым вентилятором номинального числа оборотов запускают следующий, направляя весь поток воздуха в. атмосферу, а после выхода этого вентилятора на рабочий режим открывают его выпускную заслонку, одновременно отсекая от атмосферы, после чего аналогичным образом запускают все последующие вентиляторы.Источники информации, принятые во внимание при экспертизе: 1, Калинушкин М. П. Вентиляторные ус-.тановки, 1962, с. 154 - 155, 2. Патент Японии27842, кл, 63(5) В 301,1972.
СмотретьЗаявка
2162645, 30.07.1975
ИНСТИТУТ ГОРНОЙ МЕХАНИКИ ИМ. Г. А. ЦУЛУКИДЗЕ АН ГРУЗИНСКОЙ ССР
ДЗИДЗИГУРИ АРЧИЛ АМБРОСЬЕВИЧ, МАЧАРАШВИЛИ СЕРГЕЙ ВАСИЛЬЕВИЧ, ДУРМИШИДЗЕ НУГЗАР ШАЛВОВИЧ
МПК / Метки
МПК: F04D 25/16
Метки: вентиляторов, запуска, параллельно, установленных
Опубликовано: 05.02.1978
Код ссылки
<a href="https://patents.su/2-591617-sposob-zapuska-parallelno-ustanovlennykh-ventilyatorov.html" target="_blank" rel="follow" title="База патентов СССР">Способ запуска параллельно установленных вентиляторов</a>
Способ запуска параллельно установленных вентиляторов
Номер патента: 1245759
Опубликовано: 23.07.1986
Авторы: Деметрашвили, Мачарашвили
МПК: F04D 25/16
Метки: вентиляторов, запуска, параллельно, установленных
...Редактор Н.Марголина Текред И. Верес Корректор В. Бутяга Заказ 3975/25 Тираж 586 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4Изобретение относится к вентиляторостроению, в частности к способам запуска параллельно установленных вентиляторов.Цель изобретения - улучшение условий запуска вентиляторов с общей всасывающей магистралью.На чертеже представлена схема вентиляторной установки.Установка содержит вентиляторы 1 - 3 с выходами 4 - 6 и входами 7 - 9, в которых соответственно установлены выходные заслонки 10 - 12 и входные заслонки 13 - 15, Вентиляторы 1 - 3 имеют общую всасывающую 16 и нагнетательную 17...
Способ запуска параллельно установленных вентиляторов
Номер патента: 1352076
Опубликовано: 15.11.1987
МПК: E21F 1/00, F04D 25/16
Метки: вентиляторов, запуска, параллельно, установленных
...и может быть использовано при проветривании шахт.Целью изобретения является предохранение электродвигателей вентиляторов при пуске за счет предотвращения противоврашения крыльчаток каждого последующего пускаемого вентилятора.На чертеже схематично изображен способ предохранения электродвигателей вентиляторов, работающих параллельно на один трубопровод и всасывающих воздух непосредственно из атмосферы.На чертеже обозначено: 1, 2 - вентиляторы местного поветривания; 3 - воздушный поток; 4, 5 - каналы; 6 - сопло; 7 внешняя сеть; 8 - смесительная камера;9 - зона разрежения.По предлагаемому способу при включении вентилятора 1 местного проветривания воздушный поток 3 через канал 4, конец которого выполнен в виде сопла 6,...
