Система горячего водоснабжения здания

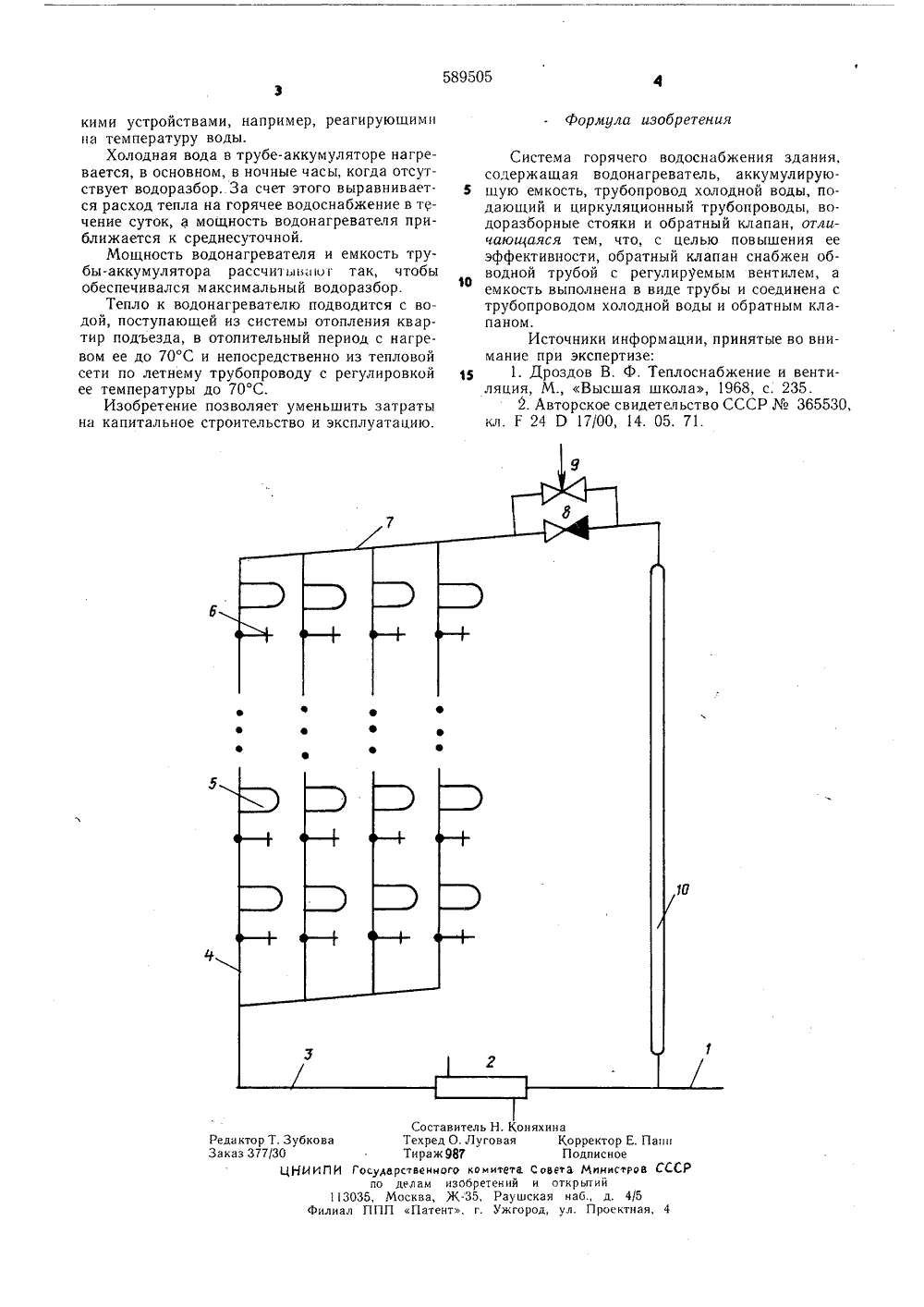

Союз СоветскихСоциалистическихРеспублик Оп ИСАНИЕИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(5 33 осударственный кометеСовета Министров СССРоо делам иэооретенийн открытий. ф. Дудкин Автор зобретения енинградский отдел Проектно-конструкторского бюррдена Трудового Красного Знамени академии коммунального хозяйства им. К, Д, Памфилова(71) Заяви 54) СИСТЕМА ГОРЯЧЕГО ВОДОСНАБЖЕ ЗДАНИЯ тный клалааккумулят ухуд- чение тивхолодной ии трубои 4, полоны 6, цирИзобретение относится к системам горячеговодоснабжения.Известна система горячего водоснабжения,содержащая водонагреватель, бак-аккумулятор, насос, водоразборные стояки .Наиболее близким техническим решением кизобретению является система горячего водоснабжения здания, содержащая водонагреватель, аккумулирующую емкость, трубопроводхолодной воды, подающий и циркуляционныйтрубопроводы, водоразборные стояки и обрагный клапан 2.Однако для таких систем характернышение естественной циркуляции и увелигидравлических потерь,Цель изобретения - повышение эффекности системы.Это достигается тем, что обратный клапанснабжен обводной трубой с регулируемым вентилем, а емкость выполнена в виде трубы исоединена с трубопроводом холодной воды иобратным клапаном.На чертеже показана предлагаемая система.Система содержит трубопровод воды 1, водонагреватель 2, подаю провод 3 с водоразборными стояка тенцесушители 5, водоразборные кр куляционный трубопровод 7, абран8 с обводной трубой и вентилем 9, ор 1 О в виде трубы.При отсутствии водоразбора под действиемгравитационных сил происходит естественная 5 циркуляция воды в устройстве. Из водонагревателя 2 горячая вода под напором остывающей поступает по подающему трубопроводу 3 в водоразборные стояки 4 с полотенцесушителями 5, частично охлаждается в них и через циркуляционный трубопровод 7 и обратный кла Опан 8 поступает в трубу-аккумулятор 10, замещая остывшую воду, которая уходит в водонагреватель 2 по трубопроводу 1. Циркуляция воды усиливается с понижением температуры воды в трубе-аккумуляторе и ослабевает с ее нагревом, т. е. устройство обладает свойством саморегулирования.При наличии разбора вода под напоромгородского водопровода поступает к потребителям двумя путями: через водонагреватель 2 снизу, нагреваясь в нем, и запасенная в трубе-аккумуляторе 10 через обводную трубу с вентилем 9 - сверху. Соотношение нижнего и верхнего потоков регулируется вентилем при настройке. Регулирование поступления воды к потребителям через обводную трубу может осу 2 б ществляться также различными автоматичес589505 Формула изобретения Составитель Н. Коняхина Редактор Т. Зубкова Техред О. Луговая Корректор Е. Папи Заказ 377/30 Тираж 987 Подписное ЦНИИГ 1 И Государственного комитета СоВЕта Министрра СССР по делам изобретений и открытий 113035, Москва, Ж.35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4кими устройствами, например, реагирующими на температуру воды.Холодная вода в трубе-аккумуляторе нагревается, в основном, в ночные часы, когда отсутствует водоразбор. За счет этого выравнивается расход тепла на горячее водоснабжение в течение суток, а мощность водонагревателя приближается к среднесуточной.Мощность водонагревателя и емкость трубы-аккумулятора рассчитьшаю 1 так, чтобы обеспечивался максимальный водоразбор.Тепло к водонагревателю подводится с водой, поступающей из системы отопления квартир подъезда, в отопительный период с нагревом ее до 70 С и непосредственно из тепловой сети по летнему трубопроводу с регулировкой ее температуры до 70 С.Изобретение позволяет уменьшить затраты на капитальное строительство и эксплуатацию. Система горячего водоснабжения здания,содержащая водонагреватель, аккумулирую щую емкость, трубопровод холодной воды, подающий и циркуляционный трубопроводы, водоразборные стояки и обратный клапан, отличающаяся тем, что, с целью повышения ее эффективности, обратный клапан снабжен обводной трубой с регулируемым вентилем, а емкость выполнена в виде трубы и соединена с трубопроводом холодной воды и обратным клапаном.Источники информации, принятые во внимание при экспертизе:1 1. Дроздов В, Ф, Теплоснабжение и вентиляция, М., Высшая школа, 1968, с. 235.2. Авторское свидетельство СССР365530,кл. Г 24 Р 17/00, 14. 05. 71.
