Формирователь импульсов

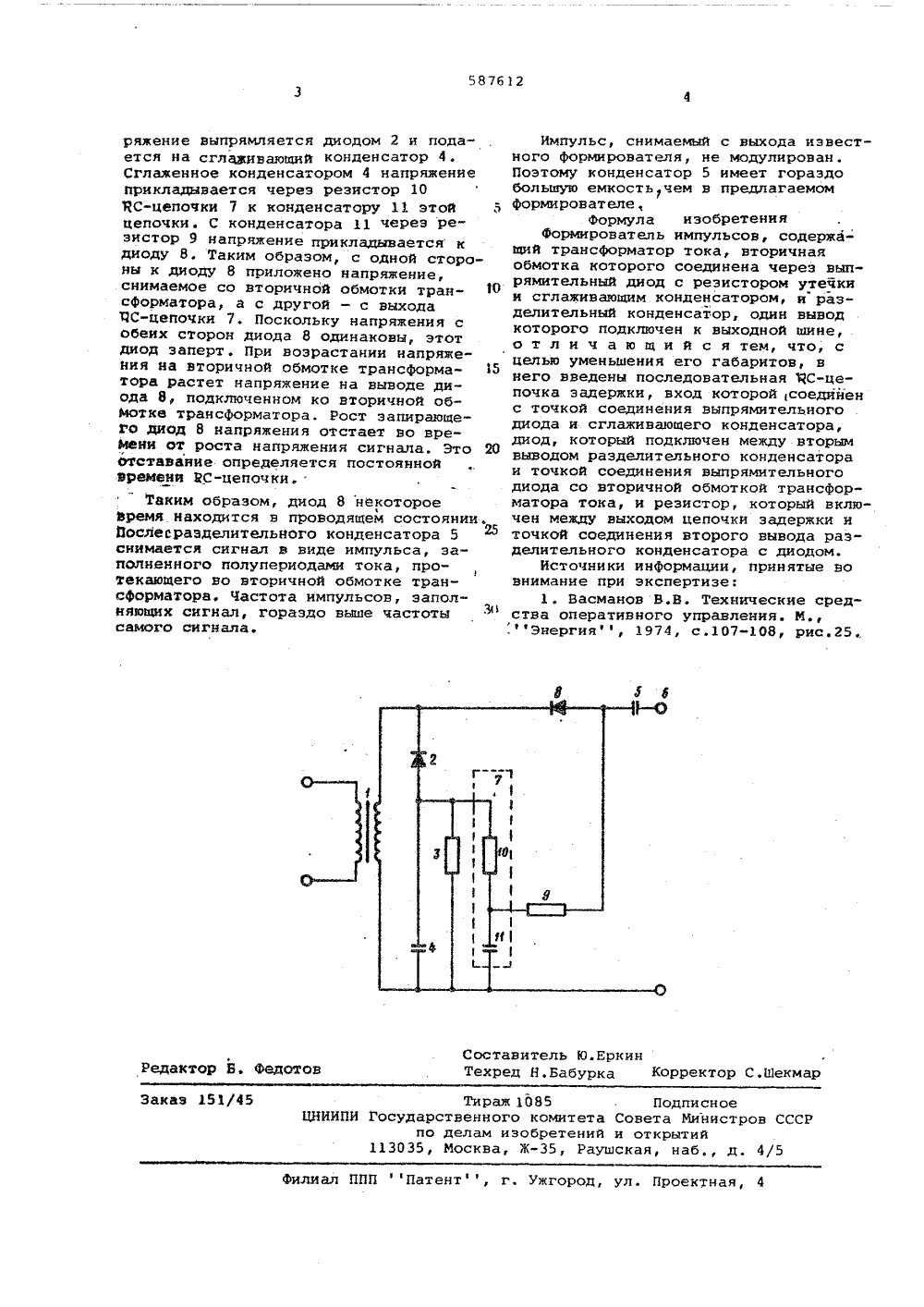

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик(51) М. Кл. Н 03 К 5/153 еуларетввеемй ееяететавета Иеыевтрав СССРеа деева еэабрвтвывйе атерытеЯ 3) Опубликовано 001,78, Бюллетень М5) Дата опубликования описания 12.02,7 621,374,38) Заявитель 54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСО отехнит ойсте габаИзобретение относится к ради ке, может быть использсвано в ус р вах автоматики.Известен формирователь импульсов, содержащий трансформатор тока, вторич ная обмотка которого соединена через выпрямительный диод с резистором утечки и сглаживающим конденсатором, и разделительный конденсатор, один вывод оторого подключен к выходной шине 1,Я . 1 ООднако этот формирователь содержит конденсаторы большой емкости .Цель изобретения - уменьшени ритов формирователя.Для этого в формирователь импульсов, 1 содержащий трансформатор тока, вторич-. ная обмотка которого соединена через выпрямительный диод с резисторомутечки и сглаживающим конденсатором, и разделительный конденсатор, один вы вод которого подключен к выходной шине, введены последовательная 11 С-цепочказадержки, вход которой соединен с точкой соединения выпрямительного диода и сглаживающего конденсатора, диод, который подключен между вторым выводом разделительного конденсатора и точкой соединения выпрямительного диода со вторичной обмоткОй трансформатора то" ка, и резистор, который включен между,выходом цепочки задержки и точкой соединения второго вывода разделительно"го конденсатора с диодом.На чертеже приведена принципиальная электрическая схема, формирователяимпульсов,Вторичная обмотка трансформаторатока 1 соединена через выпрямительныйдиод 2 с резистором утечки 3 и сглаживающим конденсатором 4. Один выводразделительного конденсатора 5 подключен к выходной шине 6.Вход последовательной 3 С-цепочки7 задержки связан с точкой соединениявыпрямительного диода 2 и сглаживающефго конденсатора 4, Диод 8 подключенмежду вторым вьводом разделительногоконденсатора 5 н точкой соединениядиода 2 со вторичной обмоткой трансформатора тока 2. Резистор 9 включен между входом цепочки 7 задержки и точкойсоединения второго вывода конденсатора5 с диодом 8.Формирователь импульсов работаетследующим образом,При неизменной величине тока, проходящего через первичную обмотку трансформатора 1 на его вгоричной обмотке присутствует напряжение определен,ной неизменяющейся величины, Это нап587612 Составитель Ю.ЕркинТехред Н.Бабурка Корректор С.Шекмар Редактор БФедотов Тираж 1085 Подписное ЦНИИПИ Государственного комитета Совета Иинистров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская, наб д. 4/5Заказ 151/45 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 ряжение выпрямляется диодом 2 и пода" ется на сглаживающий конденсатор 4. Сглаженное конденсатором 4 напряжение прикладывается через резистор 10 ЯС-цепочки 7 к конденсатору 11 этой 5 цепочки. С конденсатора 11 через резистор 9 напряжение прикладывается к диоду 8. Таким образом, с одной стороны к диоду 8 приложено напряжение, снимаемое со вторичной обмотки трав сформатора, а с другой - с выхода чС-цепочки 7. Поскольку напряжения с обеих сторон диода 8 одинаковы, этот диод заперт, При возрастании напряжения на вторичной обмотке трансФорма тора растет напряжение на выводе диода 6, подключенном ко вторичной обМотке трансформатора. Рост запирающего диод 8 напряжения отстает во вреМани от роста напряжения сигнала. Это 20 Отставание определяется постоянной Времени ИС-цепочкиТаким образом, диод 8 некоторое Время находится в проводящем состоянии, Йослесразделительного конденсатора 5 снимается сигнал в виде импульса, заполненного полупериодами тока, протекающего во вторичной обмотке трансформатора. Частота импульсов, заполняющих сигнал, гораздо выше частоты самого сигнала. Импульс, снимаемый с выхода известного формирователя, не иодулирован,Поэтому конденсатор 5 имеет гораздобольшую емкостьчем в предлагаемоиФормирователе,Фориула изобретенияФормирователь импульсов, содержащий трансформатор тока, вторичнаяобмотка которого соединена через выпрямительный диод с резистором утечкии сглаживающим конденсаторои, и разделительный конденсатор, один выводкоторого подключен к выходной шине,о т л и ч а ю щ и й с я тем, что, сцелью уменьшения его габаритов, внего введены последовательная ЯС-цепочка задержки, вход которой, соединенс точкой соединения выпрямительногодиода и сглаживающего конденсатора,диод, который подключен между вторымвыводом разделительного конденсатораи точкой соединения выпрямительногодиода со вторичной обмоткой трансформатора тока, и резистор, который включен между выходом цепочки задержки иточкой соединения второго вывода разделительного конденсатора с диодом.Источники информации, принятые вовнимание при экспертизе:1, Васманов В.В. Технические средства оперативного управления. И
