Вычислительно-преобразовательная система для определения величины упругих деформаций объектов с использованием ударной машины

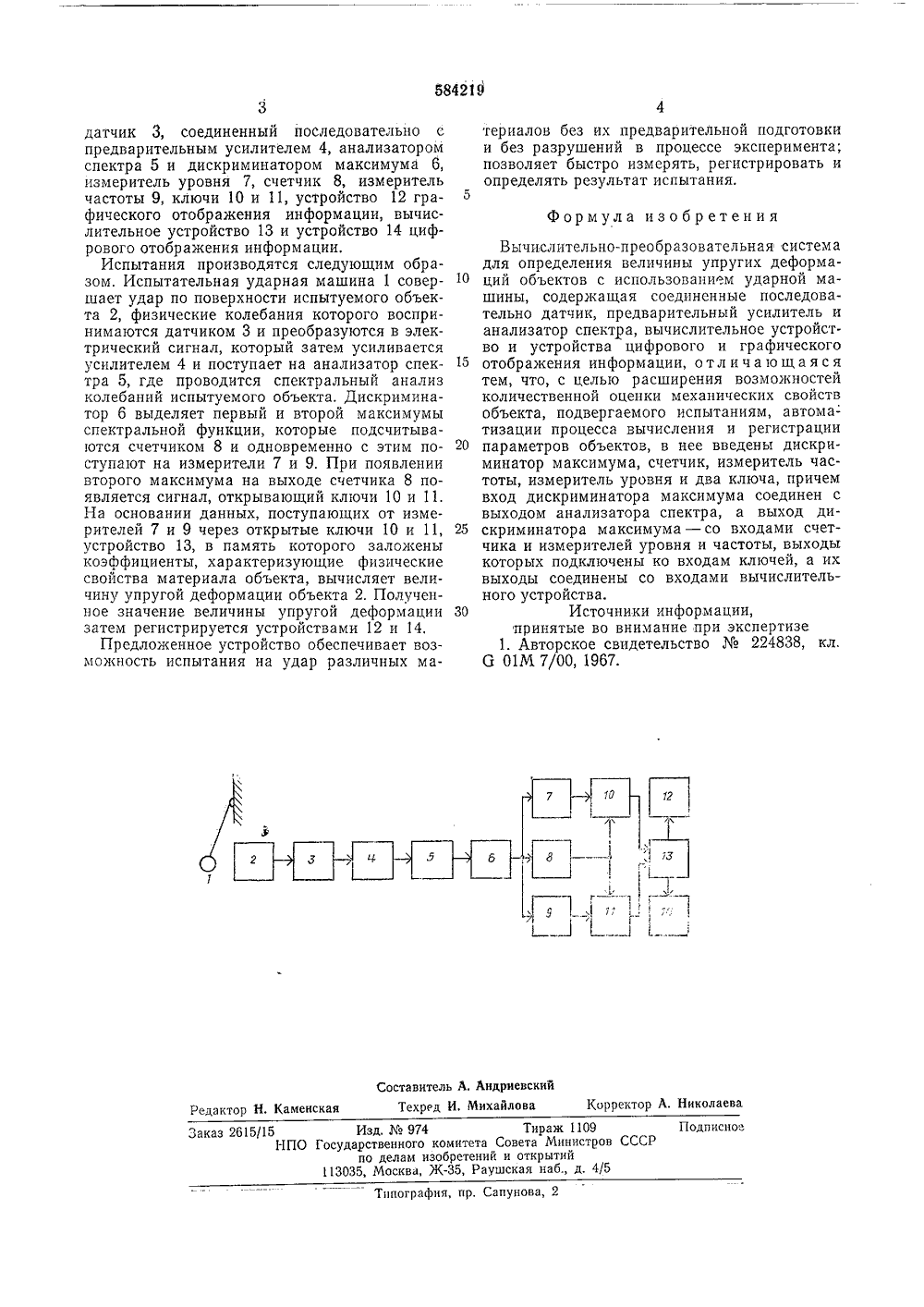

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ п.1 5842 В Союз Советских Социалистических Реслублик(45) Дата опубликования описания 07.12.77 осуаарствеииын комитет овета Министров СССР ДК 531,781.2:539,3 (088.8) делам изобрете и открытий(72) Авторы изобретения В. Иванов, М, И. Носов и В 71) Заявител ВЫЧИСЛИТЕЛЬНО-ПРЕОБРАЗОВАТЕЛЬНАЯ СИСТЕМА ДЛОПРЕДЕЛЕНИЯ ВЕЛИЧИНЫ УПРУГИХ ДЕФОРМАЦИЙОБЪЕКТОВ С ИСПОЛЬЗОВАНИЕМ УДАРНОЙ МАШИНЫ 20 Изобретение относится к области измерительной техники и может быть использовано при определении динамических свойств объектов, испытывающих приложение ударных нагрузок.Известно устройство для автоматического ведения многоканального исследования виброакустических характеристик механических объектов, содержащее генератор, преобразователи, фазовращатель, коммутаторы, интеграторы, возбудители колебаний, вычислительное устройство и блоки управления, входы которых соединены с выходами вычислительного устройства, выход первого блока управления подключен к управляющему входу коммутатора, выход второго блока управления подсоединен к управляющим входам интеграторов многоканальной установки, а выходы генератора возбуждения и фазовращателя многоканальной установки соединены через коммутаторы квадратурных составляющих, управляющие входы которых подключены к выходу третьего блока управления, с возбудителями колебаний 1.Недостатком известного устройства является то, что оно позволяет лишь оптимизировать время проведения испытаний механических объектов и не дает количественной оценки механических свойств объекта, подвергаемого испытаниям. Целью изобретения является расширение возможностей количественной оценки механи. ческих свойств объекта, подвергаемого испытаниям, автоматизация процесса, вычисления и регистрация параметров объектов,Поставленная цель достигается тем, что в вычислительно-преобразовательную систему для определения величины упругих деформаций объектов с использованием ударной машины, содержащую соединенные последовательно датчик, предварительный усилитель и анализатор спектра, вычислительное устройство и устройства цифрового и графического отображения информации, введены дискриминатор максимума, счетчик, измеритель частоты, измеритель уровня и два ключа, причем вход дискриминатора максимума соединен с выходом анализатора спектра, а выход дискриминатора максимума - со входами счетчика и измерителей уровня и частоты, выходы которых подключены ко входам ключей, а пх выходы соединены со входами вычислительного устройства.На чертеже представлена блок-схема предлагаемой вычислительно-преобразовательной системы.Вычислительно-преобразовательная система для определения величины упругих деформаций объектов содержит ударную машину 1, испытуемый объект 2, на котором находится584219 Формула изобретения Составитель А. Андриевский едактор Н, Каменская Техред И. Михайлова Корректор А, НиколаеваПодписноеСССР Изд,974 Тираж 1109 ПО Государственного комитета Совета Министр по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4 2Заказ 2615/1 ппография, пр. Сапуно датчик 3, соединенный последовательно с предварительным усилителем 4, анализатором спектра 5 и дискриминатором максимумй 6, измеритель уровня 7, счетчик 8, измеритель частоты 9, ключи 10 и 11, устройство 12 графического отображения информации, вычислительное устройство 13 и устройство 14 цифрового отображения информации,Испытания производятся следующим образом, Испытательная ударная машина 1 совершает удар по поверхности испытуемого объекта 2, физические колебания которого воспринимаются датчиком 3 и преобразуются в электрический сигнал, который затем усиливается усилителем 4 и поступает на анализатор спектра 5, где проводится спектральный анализ колебаний испытуемого объекта, Дискриминатор 6 выделяет первый и второй максимумы спектральной функции, которые подсчитываются счетчиком 8 и одновременно с этим поступают на измерители 7 и 9. При появлении второго максимума на выходе счетчика 8 появляется сигнал, открывающий ключи 10 и 11. На основании данных, поступающих от измерителей 7 и 9 через открытые ключи 10 и 11, устройство 13, в память которого заложены коэффициенты, характеризующие физические свойства материала объекта, вычисляет величину упругой деформации объекта 2, Полученное значение величины упругой деформации затем регистрируется устройствами 12 и 14,Предложенное устройство обеспечивает возможность испытания на удар различных материалов без их предварительной подготовки и без разрушений в процессе эксперимента; позволяет быстро измерять, регистрировать и определять результат испытания,5 Вычислительно-преобразовательная системадля определения величины упругих деформа ций объектов с использованием ударной машины, содержащая соединенные последовательно датчик, предварительный усилитель и анализатор спектпа, вычислительное устройство и устройства цифрового и графического 15 отображения информации, о т л и ч а ю щ а я с ятем, что, с целью расширения возможностей количественной оценки механических свойств объекта, подвергаемого испытаниям, автома- тизации процесса вычисления и регистрации 20 параметров объектов, в нее введены дискриминатор максимума, счетчик, измеритель частоты, измеритель уровня и два ключа, причем вход дискриминатора максимума соединен с выходом анализатора спектра, а выход ди скриминатора максимума - со входами счетчика и измерителей уровня и частоты, выходы которых подключены ко входам ключей, а их выходы соединены со входами вычислительного устройства.30 Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство224838, кл.6 01 М 7/00, 1967.
