Датчик давления

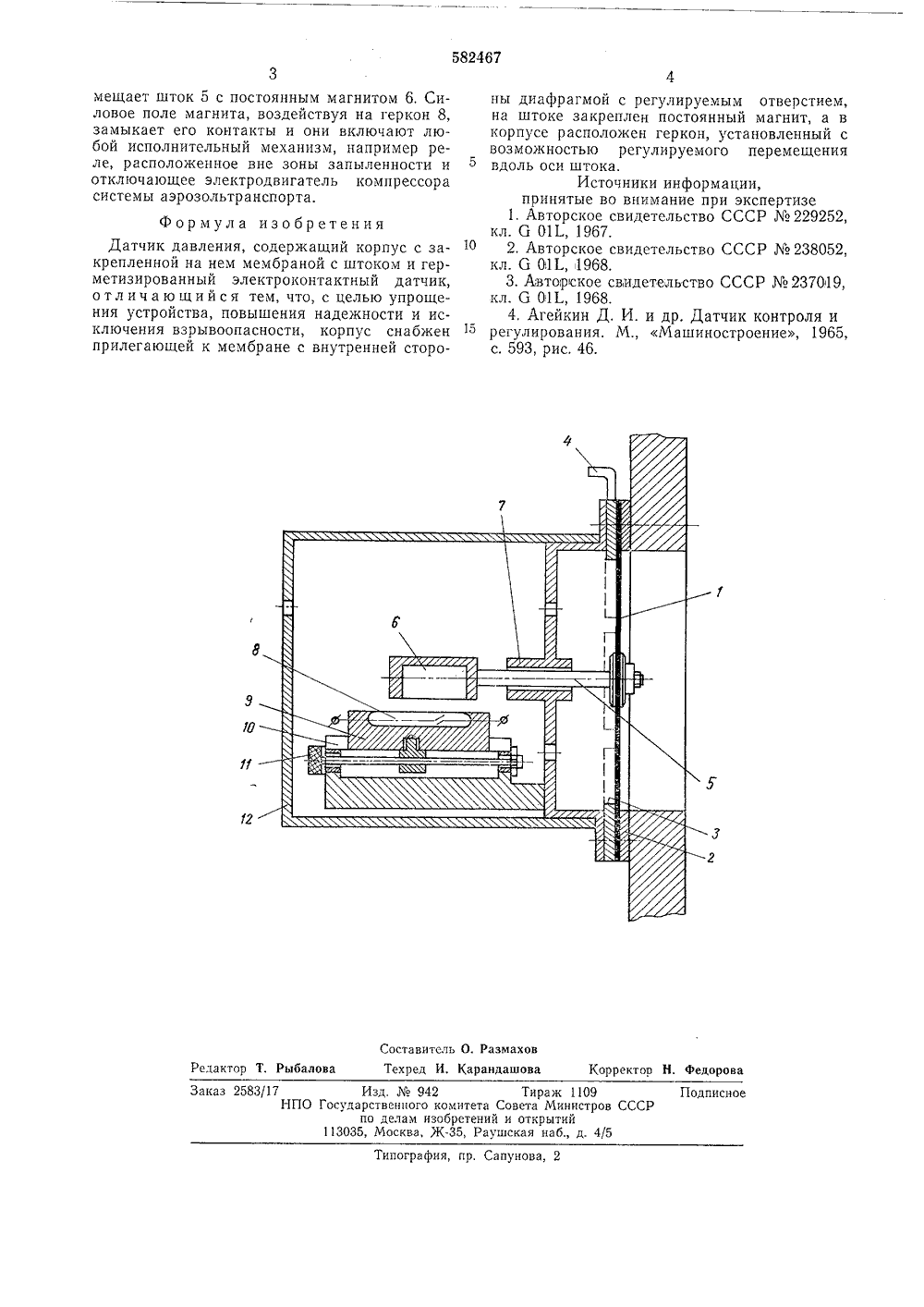

р 1 582467 Союз Советских Сониалистических Реслтолик) М. Кл а Ст 01 Ь 9/14 влено 03.03,75 (21) 2127741 18 2) аявкис присоединением осударственныи комитет овета Министров СССР 3) 3) те ллетень44 3) УДК 66.028(08 убликован о делам изобретении и открытий(45) Дата опубликования описания 16,11.7 2) Авторы изобрете, Г, Гурвиц, В. М. Зверев, А. И, Минаев и А. В, Могилев Останкинский мясоперерабатывающий комбинат1) Заявите АВЛЕНИЯ 54) Д рения каче- асных ющие через полни- лючаехнической сущности датчик, содержащий на нем мембраной с нный электроконтактсложивных ть эф- регитакже схемы Цель изобретенияповышение надежностопасности.Это достигается тем, чмого датчика снабжен пбране с внутренней сторогулируемым отверстием,ростоянный магнит, а в ние датчика, чение взрывопро и и искпус предлагаеющей к мемфрагмой с реоке закреплен е расположен то кор рилег ны ди на шт корпу Изобретение относится к области измедавления и может быть использовано встве сигнализатора уровня во взрывоопемкостях приема и хранения муки.Известны датчики давления, включакорпус с мембраной, усилие от которойпередающую систему передается на истельный механизм, реле, концевой выктель и т, д. 1 - 3.Наиболее близким по тк изобретению являетсякорпус с закрепленнойштоком и герметизированый датчик 41.К недостаткам датчика относятсяность из-за наличия в корпусе индуктэлементов, отсутствия возможности имефективную площадь мембраны и датчикстрируемого перемещения мембраны, анедостаточную изолированность электроот окружающей среды. геркон, установленный с возможностью регулируемого перемещения вдоль оси штока.На чертеже схематически показан датчик вразрезе. Датчик состоит из плоской мембраны5 1, заключенной между фланцем 2 и диафрагмой 3 с переменной величиной отверстия, регулируемой рычагом 4, штока 5, связанногоодним концом с мембраной 1, а на второмзакреплен постоянный магнит 6. Шток перемеО щается в направляющей втулке 7. Магнитоуправляемый герметизир она нный контакт(геркон) 8 расположен в специальной оправке9 из немагнитного материала и имеет возможность перемещаться в направляющих 10 па 5 раллельно оси штока 5 при помощи регулировочного винта 11 для установки момента срабатывания. Датчик закрыт кожухом 12,Датчик работает следующим образом.С помощью рычага 4 устанавливается опреО деленное отверстие диафрагмы 3, которое является рабочей площадью для мембраны 1,Увеличивая или уменьшая отверстие диафрагмы 3, можно менять опорную поверхность и,следовательно, жесткость мембраны, настраи 5 вая величину ее хода перемещения на определенное давление. Момент срабатывания контактов геркона 8 регулируется с помощью винта 11,В случае повышения давления в бункереО сверх допустимого мембрана 1 датчика пере582467 12 Составитель О. Размахов Техред И. Карандашова Корректор Н. федорова Редактор Т, Рыбалова Заказ 2583/17 Изд. Мз 942 Тираж 1109 НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Подписное Типография, пр, Сапунова, 2 мещает шток 5 с постоянным магнитом 6. Силовое поле магнита, воздействуя на геркон 8, замыкает его контакты и они включают любой исполнительный механизм, например реле, расположенное вне зоны запыленности и отключающее электродвигатель компрессора системы аэрозольтранспорта. Формула изобретенияДатчик давления, содержащий корпус с закрепленной на нем мембраной с штоком и герметизированный электроконтактный датчик, отличающийся тем, что, с целью упрощения устройства, повышения надежности и исключения взрывоопасности, корпус снабжен прилегающей к мембране с внутренней стороны диафрагмой с регулируемым отверстием, на штоке закреплен постоянный магнит, а в корпусе расположен геркон, установленный с возможностью регулируемого перемещения вдоль оси штока.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР 229252, кл. Ст 011., 1967,2, Авторское свидетельство СССР238052, кл. 6 011., 1968.3. Авторское свидетельство СССР 237019, кл. Ст 011., 1968.4, Агейкин Д, И. и др, Датчик контроля и регулирования. М., Машиностроение, 1965, с. 593, рис. 46,
