Формирователь импульсов

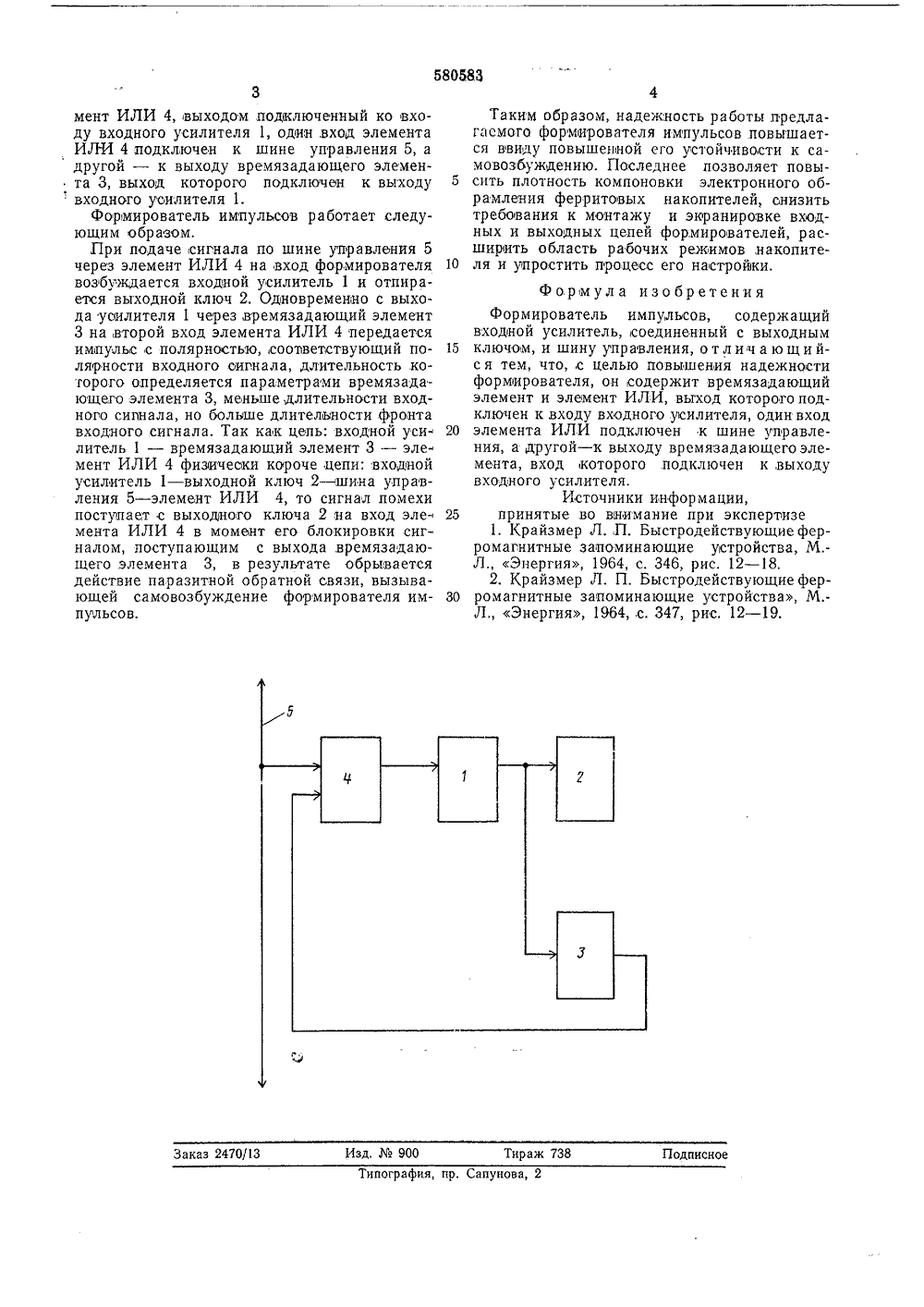

1 п 1 580583 Союз Советских Социалистических Республик. Кл.а б 11 С 7/00 заявки М При сударственныи комитет овета Министров СССР(43) Опубликовано 15,11.77. Бюл (45) Дата опубликования описан етень42по делам изобретени и открытий(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ Изобретение относится к области вычислительной техники, конкретно к запоминающим устройствам, и может быть использовано в качестве формирователя записи (запрета) в запоминающих устройствах на ферритозых сердечниках.Известны формирователи импульсов, в которых сигнал, поступающий;на вход формирователя импульсов, возбуждает входной усилитель, открывающий, в свою очередь, выходной ключ 111.При увеличении количества одновременно срабатывающих формирователей импульсов (например, при их использовании в качестве формирователя запрета в многоразрядных запоминающих устройствах) возникает самовозбуждение формирователей из-за увеличения наводок на 1 входные цепи,со стороны выходных, что ограничивает возмохсности повышения плотности компоновки формирователей, приводит к снижению, надежности устройств, использующих формирователи, и обуславливает повышение требований к экранировке входных и выходных цепей.Известен формирователь импульсовсодержащий входной усилитель, соединенный с выходным ключом, и,шину управления. При включении такого формирователя. сигналом,по . шине управления на последней создаются существенные импульсы наводки за счет паразитной обратной связи между шиной управления и выходом. При одновременном включении нескольких формирователей, расположенных в непосредственной близости один от 5 другого значения паразитных наводок складываются и приводят к самовозбуждению формирователей 2.Детальный анализ влияния характера наводки на устойчивость формирователей им пульсов к самовозбуждению показал, что привключении формирователя самовозбуждение вызывается появлением на шине управления импульсов помех, обусловленных неблагоприятным сочетанием паразитных связей, при ко тором эти импульсы имеют полярность, противоположную полярности входных сигналов.С целью повышения надежности формирователя путем повышения его устойчивости к самовозбуждению он содержит времязадаю щий элемент и элемент ИЛИ, выход которогоподключен к входу, входного усилителя, один вход элемента ИЛИ подключен к шине управления, а другой - к выходу времязадающего элемента, вход которого подключен к выходу 25 входного усилителя. "На чертеже представлена блок-схема формирователя импульсов.Формирователь. содержит входной усилитель1, выход которого соединен со входом выход ного ключа 2;,времязадающий элемент 3, элемент ИЛИ 4, выходом подключенный ко входу входного усилителя 1, один,вход элемента ИЛИ 4 подключен к шине управления 5, а другой - к выходу времязадающего элемента 3, выход которого подключен к выходу входного усилителя 1.Формирователь импульсов работает следующим образом,При подаче сигнала по шине управления 5 через элемент ИЛИ 4 на вход формирователя возбуждается входной усилитель 1 и отпирается выходной ключ 2, Одновременно с выхода усилителя 1 через времязадающий элемент 3 на,второй вход элемента ИЛИ 4 передается импульс с полярностью, соответствующий полярности входного сигнала, длительность которого определяется параметрами времязадающего элемента 3, меньше длительности входного сипнала, но больше длительности фронта входного сигнала. Так как цепь; входной усилитель 1 - времязадающий элемент 3 - эле мент ИЛИ 4 физически короче цепи: входной усилитель 1 - выходной ключ 2 - шина управления 5 - элемент ИЛИ 4, то сигнал помехи поступает с выходного ключа 2 на вход эле мента ИЛИ 4 в момент его блокировки сигналом, поступающим с выхода времязадающего элемента 3, в результате обрывается действие паразитной обратной связи, вызывающей самовозбуждение формирователя импульсов,58058.34Таким образом, надежность работы предлагаемого формирователя импульсов .повышается ввиду повышенной его устойчивости к самовозбуждению. Последнее позволяет повы 5 сить плотность компоновки электронного обрамления ферритовых накопителей, снизитьтребования к монтажу и экранировке входных и выходных цепей формирователей, расширить область рабочих режимов,наконите 10 ля и упростить процесс его настройки,Формула изобретенияФормирователь импульсов, содержащийвходной усилитель, соединенный с выходным15 ключом, и шину управления, отличающийсяя тем, чтос целью повышения надежностиформирователя, он,содержит времязадающийэлемент и элемент ИЛИ, выход которого подключен к входу входного усилителя, один вход20 элемента ИЛИ подключен к шине управления, а другой - к выходу времязадающего элемента, вход которого подключен к,выходувходного усилителя.Источники информации,25 принятые во внимание при экспертизе1. Крайзмер Л.,П. Быстродействующие ферромагнитные запоминающие устройства, М.- Л Энергия, 1964, с. 346, рис. 12 - 18.2. Крайзмер Л, П, Быстродействующиефер 30 ромагнитные запоминающие устройства, М.- Л., Энергия, 1964 с. 347, рис. 12 - 19,
