Датчик для измерения параметров трещины

Номер патента: 580440

Авторы: Базжин, Корчагин

ZIP архив

Текст

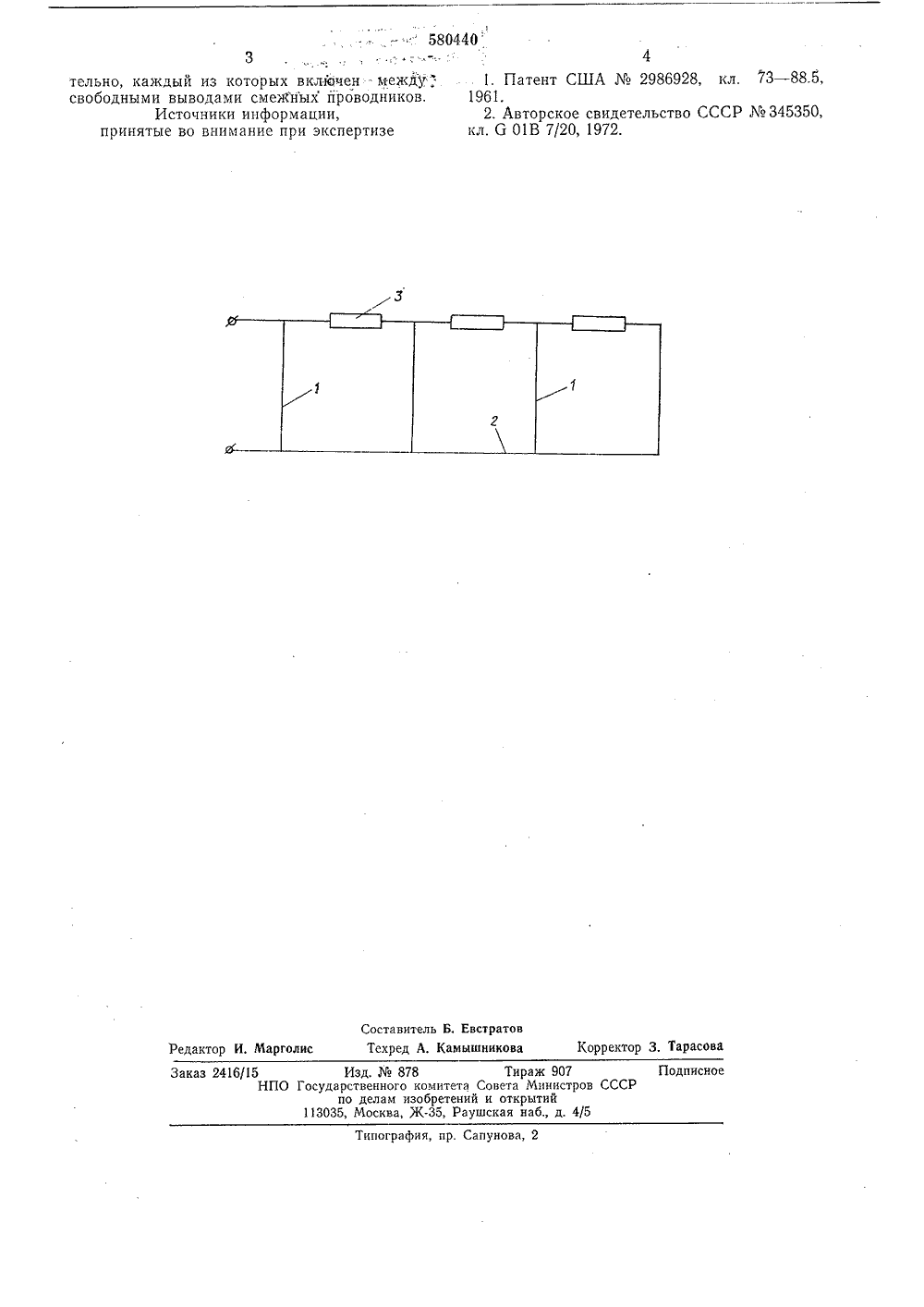

(51) М Кл г 6 01 В 7/20 Заявлено 28.06,74 (21) с присоединением заяв 2038938 Государственный комитет Совета Министров СССР45) Дата опублико я описания 10.11.7 2) Авторы изобретения М. Базжин и В, Г, Корчаги 1) Заявител Научно-исследовательскии и конструкторскии институт испытательных машин, приборов и средств измерения масс(54) ДАТ ЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОВ НЬ ержащии паки Е 1) параллельно ый из котоние, изменеразрыве одЭто может ях, особенно обретен ормула рения параметров трещи- нову и установленные на один из выводов которых иной, отличающийся овышения точности изме- резисторами, установленоединенными последоваДатчик для измень 1, содержащий ососнове проводники,соединен с общей штем, что, с целью прения, он снабженными на основе и с Изобретение относится к области измерительных приборов,Известен датчик трещины, содраллельно соединенные проводниОднако из-за большого числасоединенных проводников, каждрых имеет небольшое сопротивление сопротивления датчика приного из проводников невелико.привести к ошибкам в измеренипри наличии внешних помех. Известен датчик трещины, содержащий основу и установленные на основе проводники, один из выводов которых соединен с общей шиной, а свободные выводы соединены с регистрирующей аппаратурой 2.Однако из-за того, что датчик соединен с регистрирующей аппаратурой большим количеством соединительных проводов, он ненадежен в исследованиях, особенно при наличии вибраций и при усталостных испытаниях.Для повышения точности измерения предлагаемое устройство снабжено резисторами, установленными на основе и соединенными последовательно, каждый из которых включен между свободными выводами смежных проводников.На чертеже изображена электрическая схема описываемого устройства. Устройство содержит проводники 1, разрушающиеся при движении трещины, один из выводов которых соединен с общей шиной 2; резисторы 3, соединенные последовательно, каждый из которых включен между свобод,ными выводами смежных проводников 1.При развитии трещины проводники 1 разрываются последовательно по ходу трещины.Каждый проводник после разрыва перестает 10 шунтировать резистор 3, и общее сопротивление датчика скачкообразно возрастает на величину резистора в момент прохождения трещины через проводник.Применение предлагаемого датчика для из мерения параметров трещины экономическиэффективно, позволяет упростить регистрирующую аппаратуру, повысить надежность измерений и уменьшить число соединительных проводов.20580443 ,. ,:тельно, каждый из которых вклйчен между.свободными выводами смежных проводников,Источники информации,принятые во внимание при экспертизе 041. Патент США2986928, кл, 73 - 88.5, 1961.2. Авторское свидетельство СССР345350, кл. 6 01 В 7/20, 1972. Тираж 907овета Министрови открытийская наб., д, 4/5 аказ 2416/15 Изд.878НПО Государственного комитетапо делам изобретений113035, Москва, Ж, Рауш писное пография, пр. Сапунова Составитель Б. Евстратов едактор И, Марголис Техред А, Камышникова Корректор 3, Тарасова

Смотреть

Заявка

2038938, 28.06.1974

НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И КОНСТРУКТОРСКИЙ ИНСТИТУТ ИСПЫТАТЕЛЬНЫХ МАШИН, ПРИБОРОВ И СРЕДСТВ ИЗМЕРЕНИЯ МАСС

БАЗЖИН ЮРИЙ МИХАЙЛОВИЧ, КОРЧАГИН ВЛАДИМИР ГРИГОРЬЕВИЧ

МПК / Метки

МПК: G01B 7/16

Метки: датчик, параметров, трещины

Опубликовано: 15.11.1977
