Способ обработки металлов вибрирующим резцом
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 57874
Авторы: Берковнч, Гольдовский
Текст

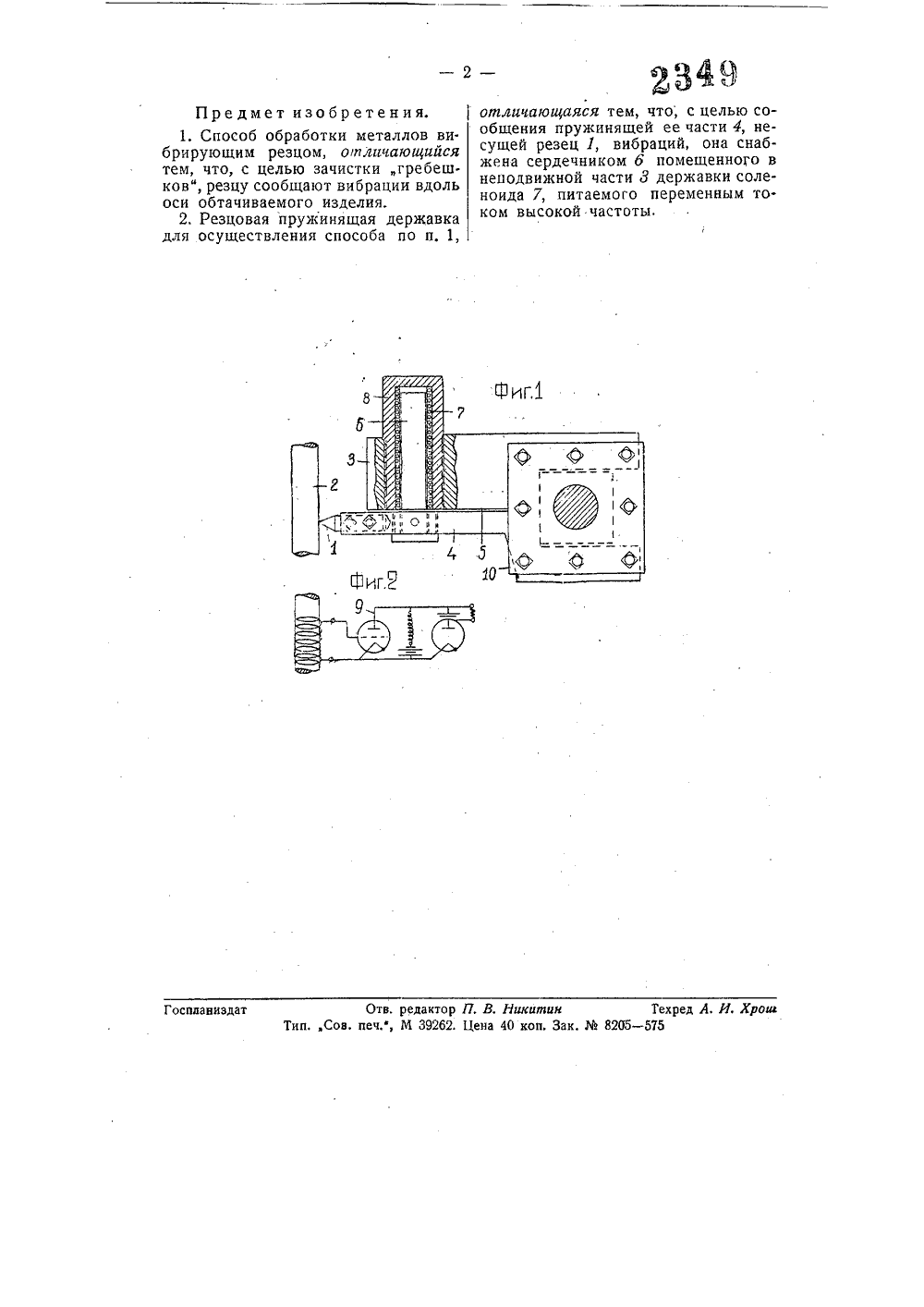

Класс 49 а, 1, 34 ОПИ Е ИЗОБРЕТЕ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зарегистрировано в Бюро изобретений Госплана при СНК СССР С. Беркович М. Л. пособ обрабо Заявлено Ополдовсы ибрирующим рез НКТМ за М 2724 б,ря 1940 года. ки металлов ноября 1939 года блнковано 30 сентя обработкирезцу сообнные вдолния отделе Уже известен способметаллов, при которомщают вибрации, направлеь его оси с целью облегчения стружки,Настоящее изобретение имеет целью зачистить гребешки", оставляемые на изделии резцом.Для этого, согласно предлагаемому способу, резцу также сообщают вибрации, но не вдоль его оси, а вдоль оси обрабатываемого изделия. Осуществление предлагаемого способа достигается при помощи резцовой пружинящей державки, пружинящая часть которой с резцом снабжена сердечником соленоида, помещенного в не под зижной части державки и питаемого переменным током высо. кой частоты,На чертеже фиг. 1 изображает предлагаемую резцедержавку в виде сверху, фиг. 2 - схему включения соленоида.Предлагаемый способ обработки металлов состоит в том, что резцу сообщают вибрационные движения вдоль оси обрабатываемого изделия. При этих движениях резец удаляет с обрабатываемой поверхности гребешки", оставляемые обычно резцом. Для осуществления предлагаемого способа при работе на токарном станке предлагается пружинящая державка, выполненная следующим обра. зом. Державка шлицем б (фиг. 1) разделена на две части: пружинящую часть 4, несущую резец 1, и неподвижную часть 3. Державка в целом закрепляется в держателе 10 супорта токарного станка.На пружинящей части 4 закреплен сердечник б, Этот сердечник входит в соленоид 7, помещенный в магнитном экране 0 неподвижной части 3 державки.Соленоид питается током высокой частоты, создаваемым в колебательном контуре 9 (фиг. 2). При этом резцу сообщаются вибрации вдоль оси обтачиваемого изделия 2 (вели. чиной примерно до 0,1 мм), благо. даря чему зачищаются гребешки", которые обычно имеют место при обточке металлов.Вибрации резцу могут быть сообщены также путем магнитострикции, для чего сердечник б из никеля должен быть закреплен с двух сторон, т. е. в части 3 державки и в экране 3.Предмет изобретения.1. Способ обработки металлов ви. брирующим резцом, опличающийся тем, что, с целью зачистки гребеш. ков", резцу сообщают вибрации вдоль оси обтачиваемого изделия.2. Резцовая пружинящая державка для осуществления способа по и. 1,отличающаяся тем, что, с целью сообщения пружинящей ее части 4, несущей резец 1, вибраций, она снабжена сердечником б помещенного в неподвижной части 8 державки соленоида 7, питаемого переменным током высокой частоты.
СмотретьЗаявка
26246, 01.11.1939
Берковнч Е. С, Голдовский М. Л
МПК / Метки
МПК: B23B 1/00, B23B 29/14
Метки: вибрирующим, металлов, резцом
Опубликовано: 01.01.1940
Код ссылки
<a href="https://patents.su/2-57874-sposob-obrabotki-metallov-vibriruyushhim-rezcom.html" target="_blank" rel="follow" title="База патентов СССР">Способ обработки металлов вибрирующим резцом</a>
