Осадительная центрифуга для обогащения полезных ископаемых
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

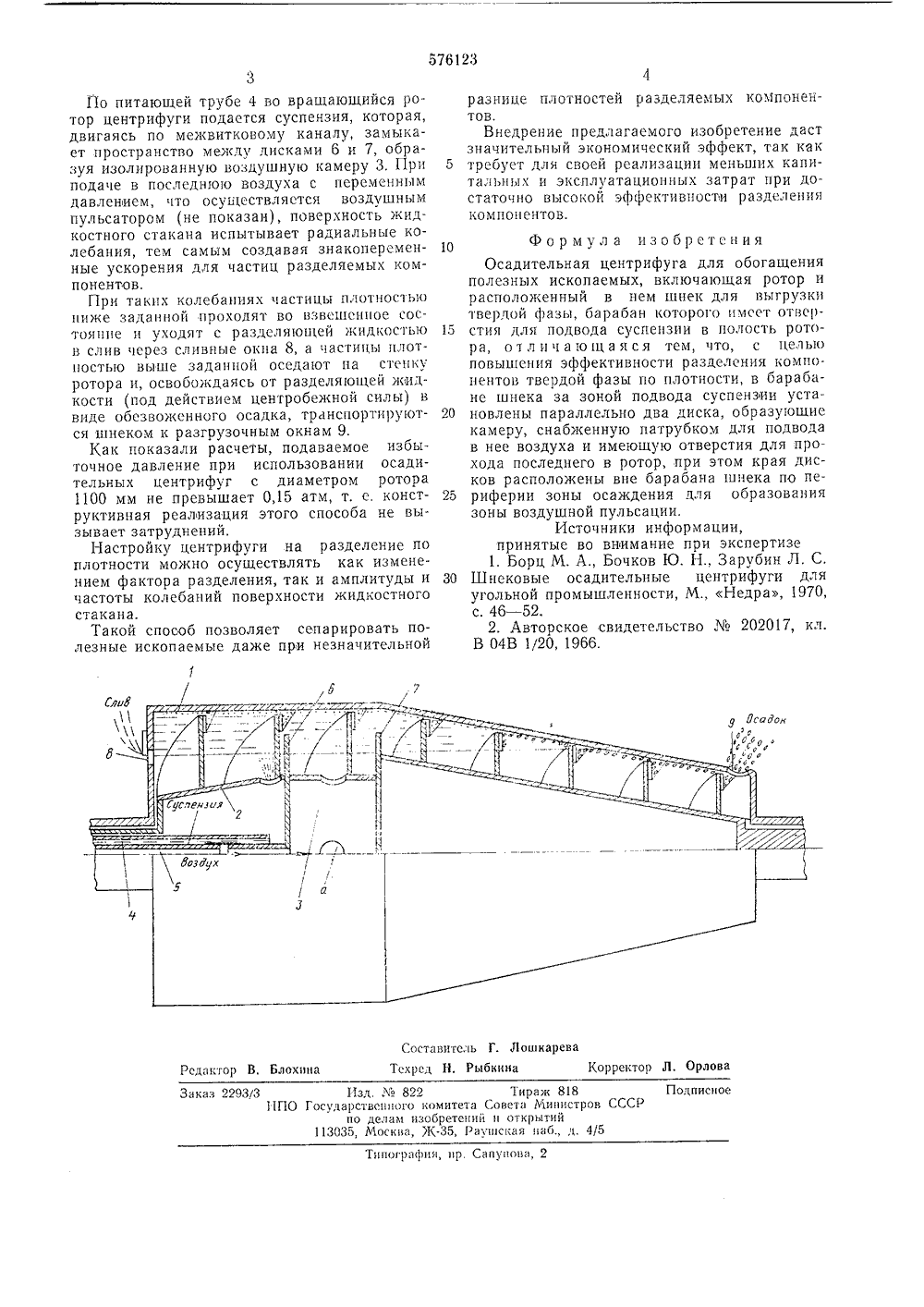

ОПИСАНИЕ ИЗОЬЕЕТ ЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУрц 576123 Союз Советских Социалистицеских Республик(43) Опубликовано 15 асударственный камитеСавета Министрав СССРпа делам изобретенийи аткрытий(45) Дата опубликования описания 20.10.7 2) Авторы изобретения Ю. Н. Бочков, В. М. Ч Н,П, Додин, М Научно-исследо вательск обогащенияивирев, А, Д. Краснова, Г. М,И. Макарушина и Л, Л, Корсакй и проектно-конструкторский инвердых горючих ископаемых Гурвич Заявитель(54) ОСАДИТЕЛЬНАЯ ЦЕНТРИФУГА ДЛЯ ОБОГА ПОЛЕЗНЫХ ИСКОПАЕМЫХ 2 тробежном х, наприме Изобретение относится к цен Уобогащению полезных ископаемы ругля.Известно несколько аппаратов для центробежного обогащения полезных ископаемых,например шнековые центрифуги, которыеприменяются для обогащения в тяжелыхжидкостях 1.Эти центрифуги оказались неэкономичными и поэтому ограниченно применяются вобогащении полезных ископаемых,Ближайшим техническим решением к предлагаемому является осадительная центрифуга для обогащения полезных ископаемых,включающая ротор и расположенный в немшнек для выгрузки твердой фазы, барабанкоторого имеет отверстия для подвода суспензии в полость ротора 21.Процесс разделения в этом аппарате регулируется путем изменения глубины погружения шнека в сепарирующую ькидкостнуюванну.Эта центрифуга пе обеспечивает достаточно высокой эффективности разделения компонентов по плотности, в особенности мелкихчастиц (менее 0,1 мм).С целью повышения эффективности разделения компонентов твердой фазы по плотности в предлагаемой осадительной центрифугев барабане шпека за зоной подвода суспензпи установлены параллельно два диска, образующие камеру, снабженную патрубкомдля подвода в нсе воздуха и имеющую отверстия для прохода воздуха в ротор. рая дис 5 ков расположены вне барабана шнека по периферии зоны осаждения для образованиязоны воздушной пульсации.а чертеже показана предлагаемая осадительная центрифуга, продольный разрез.О Она включает в себя цилиндроконическийротор 1, в котором расположен шнековыйбарабан 2, имеющий воздушную камеру 3.Внутри питающей трубы 4 расположен соосно патрубок 5 для подвода воздуха, с по 5 мощью которого воздух подается в камеру 3.Отверстия а служат для прохода воздуха вротор. Зона воздушной пульсации образована поверхностью суспензия в роторе и двумяпараллельными дисками 6 и 7, которые в баО рабане шнека расположены за зоной подводасуспензии и образуют камеру 3. Вне барабана шнека края дисков расположены по псриферии зоны осаждения. Радиус дисков больше радиуса сливного цилиндра на величину5 максимальной амплитуды радиального колебания свободной поверхностен жидкостногостакана. Сливные окна 9 служат для отводафугата, а разгрузочные окна - 10 для удаления осадка,30 Центрифуга работает следующим образом,576123 Составитель Г. ЛошкареваТсхрсд И. Рыбкина Корректор Л. Орлова Редактор В, Блохина Подписное Заказ 2293(3 Изд. Мо 822 Тираж 818 11 ПО Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская иаб, д, 4/5Типография, ир. Сапунова, 2 11 о питающей трубе 4 во вращающийся ротор центрифуги подается суспензия, которая, двигаясь по межвитковому каналу, замыкает пространство между дисками 6 и 7, образуя изолированную воздушную камеру 3, Прц подаче в последнюю воздуха с переменным давлением, что осуществляется воздушным пульсатором (не показан), поверхность жидкостного стакана испытывает радиальные колебания, тем самым создавая знакопеременные ускорения для частиц разделяемых компонентов.При таких колебаниях частицы плотностью ниже заданной проходят во взвешенное состояние и уходят с разделяюц 1 ей жидкостью в слив через сливные окна 8, а частицы плотностью вь 1 ше заданной оседают па стенку ротора и, освобождаясь от разделяющей жидкости (под действием центробежной силы) в виде обсзвоженного осадка, транспортируются шнеком к разгрузочным окнам 9,Как показали расчеты, подаваемое избыточное давление при использовании осади- тельных центрифуг с диаметром ротора 1100 мм не превышает 0,15 атм, т. с. конструктивная реализация этого способа не вызывает затруднений.Настройку центрифуги на разделение по плотности можно осуществлять как изменением фактора разделения, так и амплитуды и частоты колебаний поверхности жидкостного стакана.Такой способ позволяет сепарировать полезные ископаемые даже при незначительной разнице плотностей разделяемых компонентов.Внедрение предлагаемого изобретение дастзначительный экономический эффект, так как 5 требует для своей реализации меньших капитальных и эксплуатационных затрат при достаточно высокой эффективностями разделения компонентов. 10 Формула изобретенияОсадительная центрифуга для обогащенияполезных ископаемых, включающая ротор ирасположенный в нем шнек для выгрузкитвердой фазы, барабан которого имеет отвер 15 стия для подвода суспецзии в полость ротора, отличающаяся тем, что, с цельюповышения эффективности разделения компонентов твердой фазы по плотности, в барабане шнека за зоной подвода суспензии уста 20 новлены параллельно два диска, образующиекамеру, снабженную патрубком для подводав нее воздуха и имеющую отверстия для прохода последнего в ротор, при этом края дисков расположены вне барабана шнека по пе 25 риферии зоны осаждения для образованиязоны воздушной пульсации.Источники информации,принятые во внимание при экспертизе1. Борц М. А., Бочков Ю. Н., Зарубин Л. С.30 Шнековые осадительные центрифуги дляугольной промышленности, М., Недра, 1970,с. 46 - 52.2. Авторское свидетельство Мю 202017, кл.В 04 В 1/20, 1966.
СмотретьЗаявка
2357353, 21.04.1976
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНО-КОНСТРУКТОРСКИЙ ИНСТИТУТ ОБОГАЩЕНИЯ ТВЕРДЫХ ГОРЮЧИХ ИСКОПАЕМЫХ
БОЧКОВ ЮРИЙ НИКОЛАЕВИЧ, ЧИВИРЕВ ВЛАДИМИР МИХАЙЛОВИЧ, КРАСНОВА АЛЛА ДМИТРИЕВНА, ГУРВИЧ ГЕОРГИЙ МИХАЙЛОВИЧ, ДОДИН НИКОЛАЙ ПЕТРОВИЧ, МАКАРУШИНА МАРИЯ ИВАНОВНА, КОРСАК ЛИЛИЯ ЛЕОНИДОВНА
МПК / Метки
МПК: B04B 1/20
Метки: ископаемых, обогащения, осадительная, полезных, центрифуга
Опубликовано: 15.10.1977
