Устройство для определения текущего и накопленного значений параметра

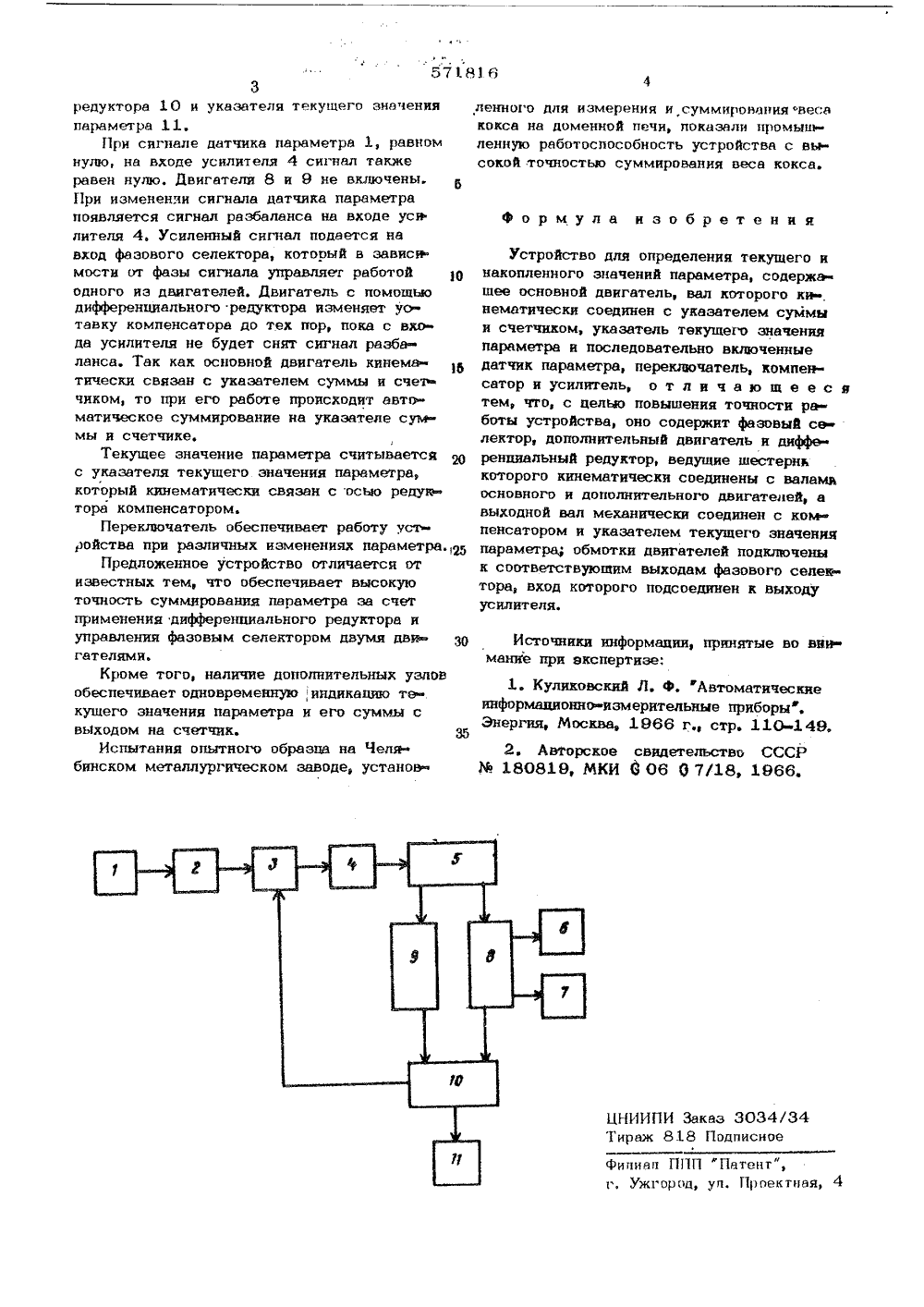

азефа СфеетемихСФциалистичвовРеса тбва ОЛ ЙС ИЗОБРЕ 1) Дополнительное к авт. свил.ву 53) М; Кл.606 97/1 601 В 5/О Щ Приорите (43) Опублнк (46) Дата оп вано 05.09.77 Бюллетень3бликования описания, 28,1 0.77 0888 У 2) Автор изобретен(71) Заавитель инский металлургический заво(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ТЕКУЩЕГО И НАКОПЛЕННОГО ЗНАЧЕНИЙ ПАРАМЕТРА На чертежеройстаааУстройство1, переклюЧат49 Фазовосумы 6, счнительного 9 дв раметрйусвлэф У 63 Я допоФ ЬБВРВ остоит из датчика па еля 2, компенсатора 3 о селектора 5, указа етчика 7, основного 8 и игателей дифференциал3Изобретение относится к устройствамизмерительной и вычислительной техники и,предназначено для коптроля-и.суммированияпараметра технологического процесса. например:веса, и может быть использованоВ различных отраслях народного хозяйстваИзвестны измерительные устройства,предназначенные для измерения различныхпараметроа электронные, пот енцнометры иэлектронные мосты, содержащие датчик па 1 Ераметра, усилитель,: двигатель и компенсатор 1,Эти приборы не предназначены для суммн ьровання измеряемого параметра.Наиболее близким техническим решением рк изобретению является устройство для определения текущего н накопленного 1 значений параметра, содержащее основной двигатель, вал которого кинематнчески соединенс указателем суммы и счетчиком, указательоЕтекущего значения параметра н последовательновкдоченные датчик параметра, переключатель, компенсатор и усилитель 2.Такое устройство не позволяет одновременно измерять текущее значение параметращ и его сумму, а точность его работы ивдэб .тато чна,Белью изобретения является повышениеточности работы устройства.Поставленная цель достигается тем, чтов предложенное устройство введены фазовыйселектор, дополнительный двигатель и двфференпяальный редуктор, ведущие шестерникоторого кинематически соединены с валамиосновного и дополнительного двигателей, ааьипдной вал механически соединен с комненсатором н указателем текущего значенийпараметра. Обмотки двигателей подклюЧенык соответствующим выходам фазового селейатора, вход которого. подсоединен.к Выходуусилителя. 3 то повышает точность рабаътустройства.571816 3редуктора 10 и указателя текущего значении параметра 11.При сигнале датчика параметра 1, равном нулю, на входе усилителя 4 сигнал также равен нулю. Двигатели 8 и 9 не включены. При измененчи сигнала датчика параметра появляется сигнал разбаланса на входе уси лителя 4. Усиленный сигнал подается на вход фазового селектора, котооый в зависв мости от фазы сигнала управляет работой 1 р одного иэ двигателей. Двигатель с помощью дифференциального редуктора изменяет уотввку компенсатора до тех пор, пока с входа усилителя не будет снят сигнал разбаланса. Так как основной двигатель кинема)Ь тически связан с указателем суммы и счет чиком, то при его работе происходит автоматическое суммирование на указателе суммы и счетчике.Текущее значение параметра считывается с указателя текущего значения параметра, который кннематически связан с осью редук тора компенсатором.Переключатель обеспечивает работу устройства при различных изменениях параметра.Предложенное устройство отличается от известных тем, что обеспечивает высокую точность суммирования параметра за счет применения дифференциального редуктора и управления фазовым селектором двумя дви- чО гат елями.Кроме того, наличие дополнительных узлов обеспечивает одновременную , индикацию те кушего значении параметра и его суммы с выходом на счетчик. Э 5Испытания опытного образца на Челе бинском металлургическом заводе, установ ленного для измерения и суммиромпиявеса кокса на доменной печи, показали промышленную работоспособность устройства с высокой точностью суммирования веса кокса. Формула изобретения Устройство для определения текущего и накопленного значений параметра, содержэшее основной двигатель, вал которого ки, нематически соединен с указателем суммы и счетчиком, указатель текущего значения параметра и последовательно включенные датчик параметра, переключатель, компенсатор и усилитель, о т л и ч а ю щ е е с я тем, что, с целью повышения точности работы устройства, оно содержит фазовый се лектор, дополнительный двигатель и диффе ренпиальный редуктор, ведущие шестерни которого кинематически соединены с валамв основного и дополнительного двигателей аЭ выходной вал механически соединен с ком пенсатором и указателем текущего значения параметра; обмотки двигателей подключены к соответствующим выходам фазового селектора, вход которого подсоединен к выходу усилителя. Источники информации, принятые во вяимание при экспертизе;1. Куликовский Л. ф. Автоматическиеинформационно-измерительные приборы .Энергия, Москва, 1066 г., стр. 110 148,2. Авторское свидетельство СССРИф 180819, МКИ 6 06 О 7/18, 1066,
