Резервированный генератор

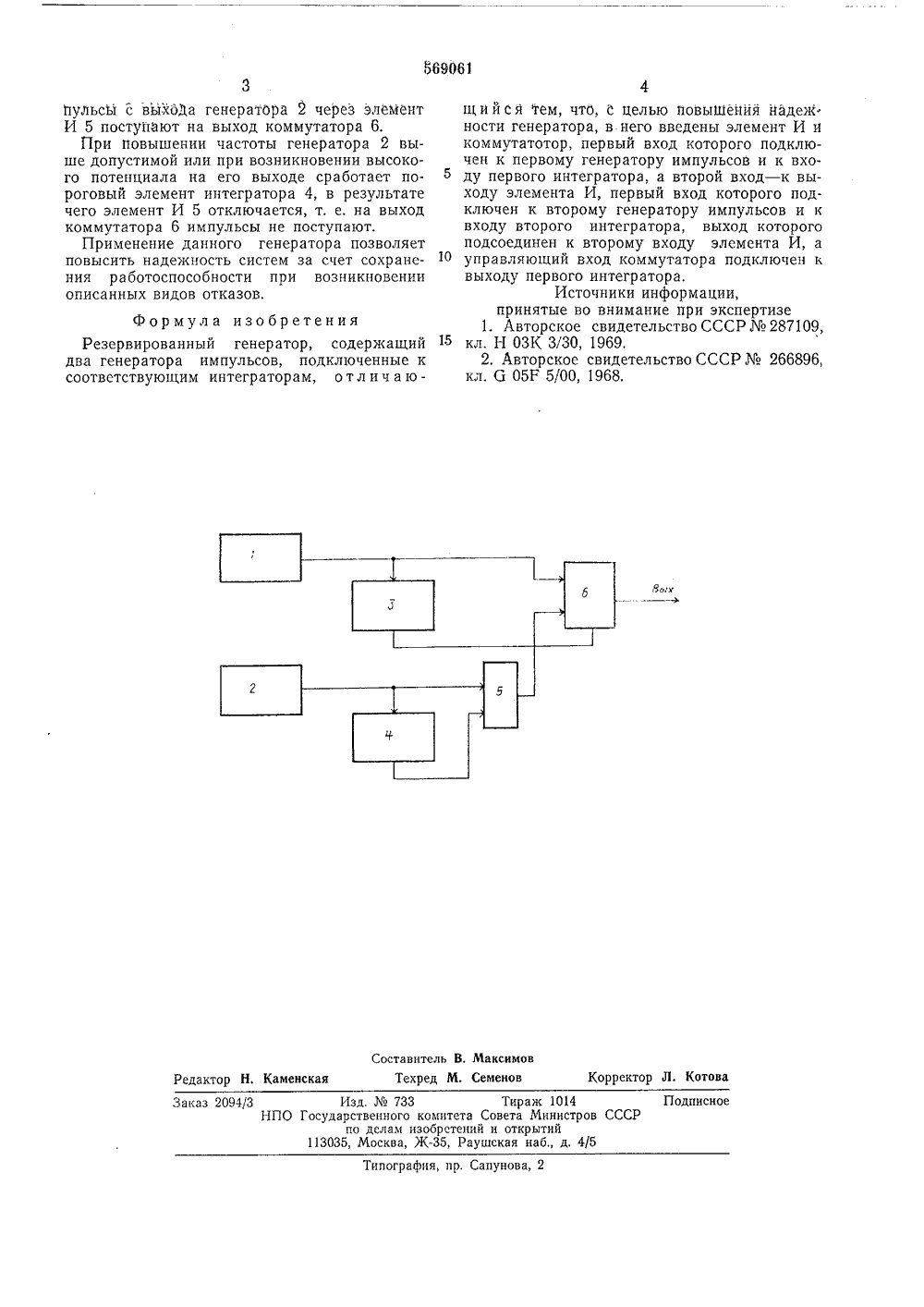

и 1 869061 Союз Собетсних Социалистических Раслублии(22) Заявлено 23,06,75 (21) 2148251/24 Кл з Н 05 К 10/00 Н 05 К 3/284 исоединением заявки М Государственный комитет Совета Министров СССР 3) ПриоритетОпубликовано 15,08,77. Бюллетень Мо 3 Дата опубликования описания 16.09,77 ло делам изобретений и открытий(71) Заявител 54) РЕЗЕРВИРОВАННЫЙ РАТОР емента И, по ключен атора состоит в ма 10 Изобретение относится к области вычислительной техники и может быть использованов устройствах управления, синхронизаторах игенераторах с повышенными требованиями кнадежности.Известен резервированный генератор 1,содержащий два блокинг-генератора и переключающее устройство.Недостаток такого генерлой надежности.Наиболее близким по технической сущности к данному изобретению является резервированный генератор 2), содержащий два генератора импульсов, подключенные к соответствующим интеграторам. Недостаток известного генератора состоит в том, 1 то в нем наблюдаются отказы, вызванные появлениемвысокого потенциала на выходе отказавшегогенератора, а также увеличением частот обоих генераторов импульсов выше номинальной. 2Цель изобретения - повышение надежности генератора,Это достигается тем, что в предлагаемыйрезервированный генератор введены элементИ и коммутатор, первый вход которого подключен к первому генератору импульсов и квходу первого интегратора, а второй вход ввыходу элемента И, первый вход которогоподключен к второму генератору импульсов ик входу второго интегратора, выход которого 3 подсоединен к второму входу эл а управляющий вход коммутатора дк выходу первого интегратора.На чертеже представлена блок-схема предлагаемого резервированного генератора.Резервированный генератор содержит первый и второй генераторы импульсов 1 и 2, подключенные к соответствующим интеграторам 3 и 4, элемент И 5 и коммутатор 6, первый вход которого подключен к первому генератору импульсов 1 и к входу первого интегратора 3, а второй вход - к выходу элемента И 5, первый вход которого подключен к второму генератору импульсов 2 и к входу второго интегратора 4, выход которого подсоединен к второму входу элемента И 5, а управляющий вход коммутатора подключен к выходу первого интегратора 3.Резервированный генератор работает следующим образом.При исправном генераторе 1 интегратор 3 вырабатывает управляющий сигнал, по которому к выходу генератора 1 подключается первый вход коммутатора 6. При повышении частоты генератора 1 выше допустимой нли при возникновении высокого потенциала иа его выходе срабатывает пороговый элемент интегратора 3, в результате чего второй вход коммутатора подключается и выходу элемента И 5, т. е, при исправном генераторе 2 имКорректор Л. Котова Редактор Н, Каменская Заказ 2094/3 Изд. Мз 733 Тираж 1014 НПО Государственного комитета Совета Министров СССР по делам изобрстений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Подписное Типография, пр, Сапунова, 2 пульсь 1 с выхода генератора 2 через элемент И 5 поступают на выход коммутатора 6.При повышении частоты генератора 2 выше допустимой или при возникновении высокого потенциала на его выходе сработает пороговый элемент интегратора 4, в результате чего элемент И 5 отключается, т, е. на выход коммутатора 6 импульсы не поступают.Применение данного генератора позволяет повысить надежность систем за счет сохранения работоспособности при возникновении описанных видов отказов,Формула изобретенияРезервированный генератор, содержащий два генератора импульсов, подключенные к соответствующим интеграторам, о т л и ч а ю -4щи й с я гем, что, с целью повышения надежности генератора, в него введены элемент И икоммутатотор, первый вход которого подключен к первому генератору импульсов и к входу первого интегратора, а второй вход - к выходу элемента И, первый вход которого подключен к второму генератору импульсов и квходу второго интегратора, выход которогоподсоединен к второму входу элемента И, а10 управляющий вход коммутатора подключен квыходу первого интегратора.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР Мв 287109,15 кл. Н ОЗК 3/30, 1969.2, Авторское свидетельство СССРМв 266896,кл. 6 051" 5/00, 1968,
