Триггер на пьезоэлектрическом трансформаторе

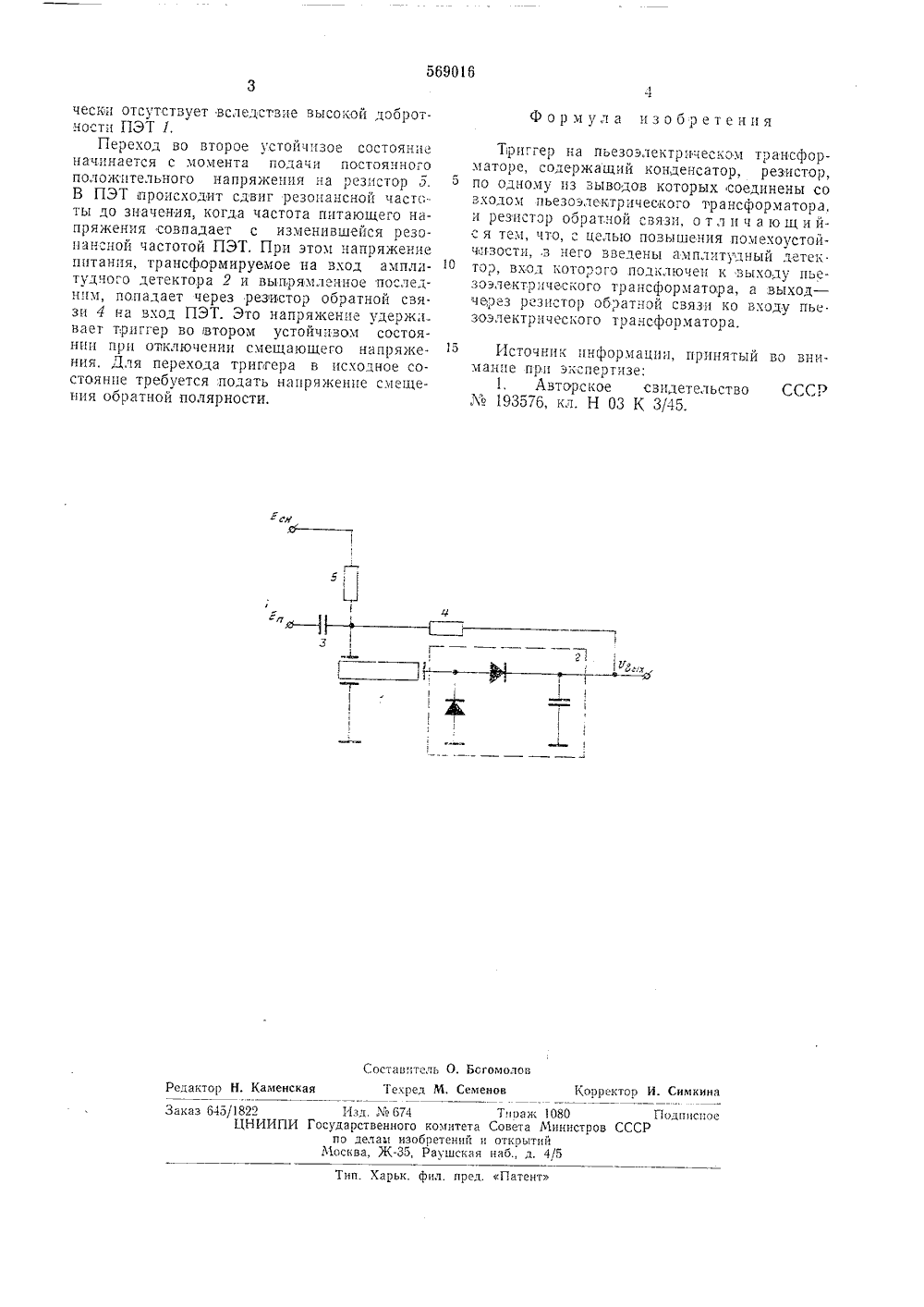

) 5 0 ОБРЕТЕНИЯ ВТОРСКОМУ СВИДЕТЕЛЬСТВУ опубли авт. свид-иу -лнптельное(22) Заявлено 12,0,76 (21) 2311578/21 1) Ч К т з Н 03 К 3/45 псоединением заявки М ствеикык комитет Министров СССГ Госуд(43) Опубликован ов лам изобретенийи открытий08.77. Бюллетень30(45) та опубликования описания 23.11.77 72) Авторы изобретени Д. В. Игумнов, В. В, Дрожжев и В. Н. фролов1 осковский институт радиотехники, электроникии автоматики 71) Заявитель(54) ТРИГГЕР ПЬЕЗОЗДЕКТРИЧЕСКОМ ТРАНСФОР 1 ЧАТОпрл тоз Начальное со 5 устойчизое состо раздел лтельный ременное напря же, чем резонан делами полосы 0 этом напряженистояние триггераячие, когда на ПЭТ конденсатор 3 подае жение питания с часто сная частота ПЭТ 1, пропусканпя системь е на выходе триггера первоечере ся петой нп за проПрл практпИзобретение относится к области радэлектроники и может лспользоватьсясоздании логических устройств и элеменпамяти,Известен триггер на пьезоэлектрическомтрансформаторе, который состоит из пьезоэлектрлческого трансформатора, на выходнойсекции которого располагается пьезоэлектрвческая емкость; изменение величины последней достигается путем подачи полярлзующего (запускающего) импульса. Прл поля.ризации (деполярлзации) происходит изменение величлны емкости и зследстзие этогоменяется уровень выходного напряжения 1.Применение такого устрэйстза вызываетопределенные затруднения в связи с тем, чтопри изготовлении пьезоэлектрической емкоститребуется весьма малая толщина диэлектрика, что значительчо усложняет технологиюпроизводстза таких элементов. По этой прччине диэлектрик не обладает достаточной ме.ханической прочностью, и при поляризацлине исключена зозможность повреждения устройства,Цель изобретения - повышение помехоустойчивости.Это достигается тем, что в триггер напьезоэлектрическом трансформаторе, содержащий конденсатор, резистор, по одному лзвыводов которых соединены со входом пьезоэлектрического трансформатора, и резисторобратной связи, введены амплитудный детектор, вход которого подключен к выходу пьезоэлектрического трансформатора, а выход -5 через резистор обратной связи ко входу пьезоэлектрического трансформатора.На чертеже приведена схема предлагаемомого триггера.Он состоит пз пьезоэлектрического транс 0 форматора резонансного (ПЭТ) 1, амплитудного детектора 2, разделительного конденсатора 3, резисторов 4 и 5,Переменное напряжение питания, поданноена вход ПЭТ 1, через разделительный кон 15 денсатор 8, преобразуется на вход ПЭТ идетектируется амплитудным детектором 2, азатем через резистор обратной связи 4 подается на вход ПЭТ 1. Напряжение смещения (запускающие импульсы) подается на20 вход ПЭТ 1 через резистор 5.Принцип работы триггера состоит в следующем,-"иСоставитель О. ЬогомоповРедактор Н. Каменская Техред М. Семенов Коррек р И. Симкина Тпоагк 1080а Совета Министрои открытиия наб., д. 4/5 11 зд. М 674 ПИ Государственного комитет по дедам изобретений Москва, Ж, РаушскаПодппсноСР аз 645/1822ЦНИ п. Харьк. фил. пред. Патент ческги отсутствует вследствие высокой доб 1)отчости ПЭТ 1.Переход во второе устойчизое состояние начинается с момента подачи постоянного положительного напряжения на резистор з. 5 В ПЭТ ароисходит сдвиг резонансной частоты до значения, когда частота питающего напряжения совпадает с изменившейся резонансной частотой ПЭТ, При этом напряжение питания, трансформируемое на вход ампли тудчого детектора 2 и выпрямленное последним, попадает через резистор обратной связи 4 на вход ПЭТ. Это напряжение удержи вает триггер во втором устойчивом состоянии при опключении смещающего напряжения. Для перехода триггера в исходное состояние требуется подать напряжение смещения обратной полярности. Формула изобретения Триггер на пьезоэле 1 стрическом трансформаторе, содержащий конденсатор, резистор, по одному. из выводов которых соединены со входом пьезоэлектрического трансформатора, и резистор обратной связи, о т л и ч а ю щ и йс я тем, что, с целью повышения помехоустойчивостиз него введены амплитудный детек. тор, вход которого подключен к выходу пьезоэлектрического трансформатора, а выход - через резистор обратной связи ко входу пье. зоэлектрического трансформатора. Источник информации, принятый во внимание при экспертизе:1. Авторское свидетельство М 193576, кл. Н 03 К 3/45.
