Бобинодержатель

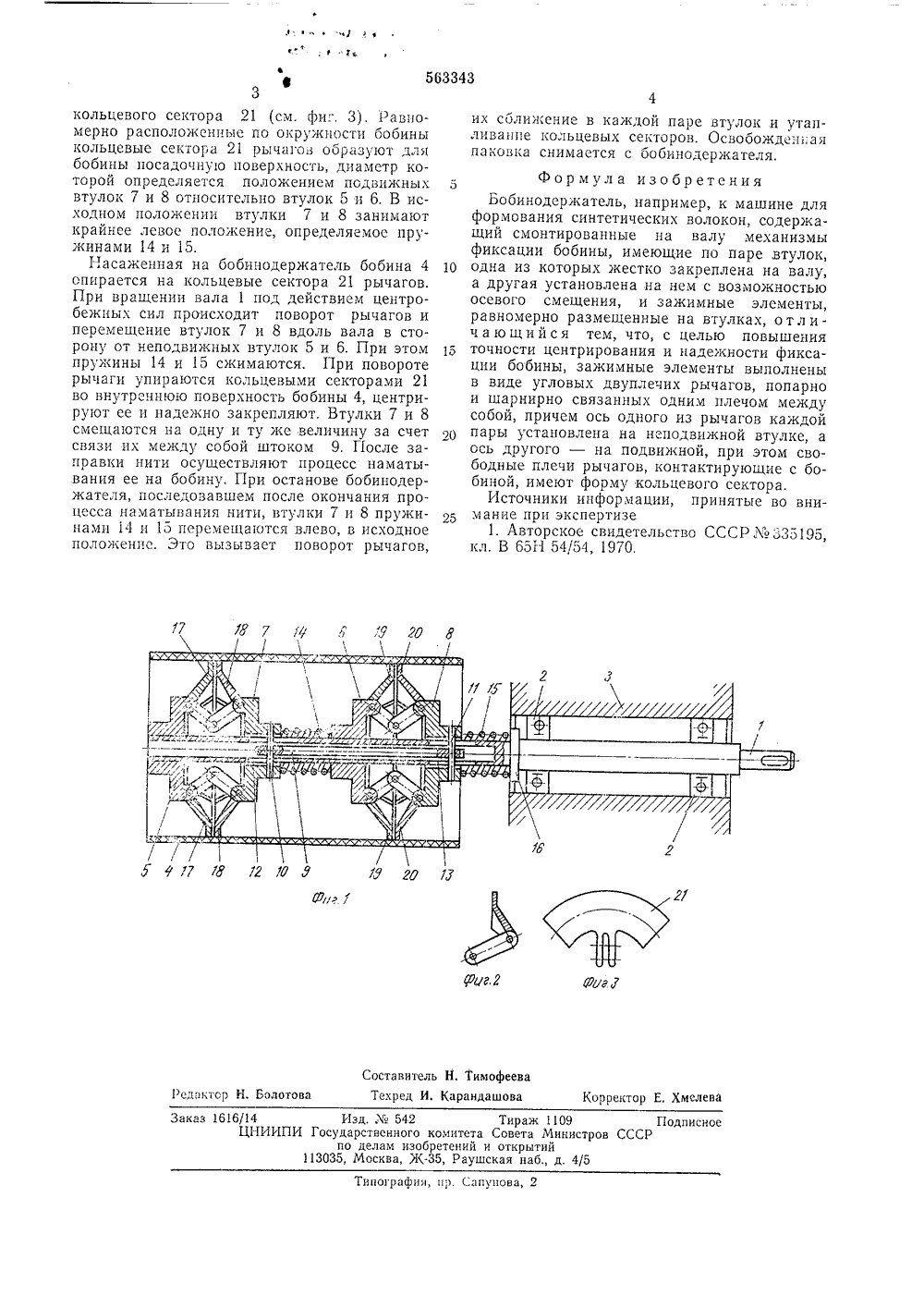

О П И С А Н И Е 11) 563343ИЗОБРЕТЕНИЯ Со 1 оэ Советскик Социалистических Республик) Прпорите Государственный комитет Совета Министров СССР по делам изобретенийи открытий Опубликовано 30.06,77 3) УДК 677 46 051(72) Автор изобретения М. Хоменко довательский институт синтетических волокон(71) Заявптел но-ис водст Всесо 1 озныи нау ашин для произ ОДЕ РЖАТЕЛ Ь Б На фиг. 1 изобр разрезе; на фиг. 2 -речный разрез; нажен ообинодержатель, в зажимной элемент, попе фиг. 3 - то же, вид спе Изобретение относится к производству синтетических волокон и касается устройств для удержания бобин па машине для формования синтетических волокон.Известен бобинодержатель, содержащий смонтированные на валу механизмы фиксации бобины, имеющие по паре втулок, одна из которых жестко закреплена на валу, а другая установлена на нем с возможностью осевого смещения, и зажимные элементы, равномерно размещенные на втулках 11,Недостатком известного бобинодержателя является невысокая точность центрирования и недостаточная надежность фиксации бобины, обусловленные тем, что из-за большого количества пружин с грузами при работе бобинодержателя возникает явление дисбаланса.Цель изобретения - повышение точности центрирования и надежности фиксации бобины.Это достигается тем, что зажимные элементы выполнены в виде угловых двуплечих рычагов, попарно и шарнирно связа 1 гных одним плечом между собой, причем ось одного из рычагов каждой пары установлена на неподвижной в,улке, а ось другого - на подвижной, при этом свободные плечи рьчагов, контактирующие с бобиной, имеют форму кольцевого сектора. 5 Бооинодержатель содержит вал 1, консольно установленный посредством подшипников 2 в корпусе 3. На консольной части вала смонтированы механизмы фиксации бобины 4) име 10 ННе жестко закрепленные на валу 10 втулки 5 и 6 и подвижные втулки 7 и 8.В консольной части вал выполнен полым, внутри него свободно размещен шток 9. Подвижные втулки связаны со штоком посредством штифтов 10 и 11, проходящих через вы полненные в валу прорези 12 и 13. Подвижная втулка 7 подпружинена пружиной 14, упирающейся в неподвижную втулку 6, а втулка 8 - пружиной 15, упирающейся в буртик 16 вала 1.20 Между втулкамп каждого механизма равномерно по их окружности размещены зажимныс элементы, представляющие собой угловые двуплечие рычаги 17, 18, 19 и 20, шарнирно установленные на втулках 5, 6, 7 25 и 8. Рычаги 17 и 19, установленные на неподвижны.; втулках 5 и 6, одним плечом шарнирно связаны попарно с рычагами 18 и 20, 1)азмегценными на подвижных втулках 7 и 8.Свободные плечи рычагов 17, 18, 19 и 20, ЗО конта 1 тпру ющие с Ообпной 4, имеют формуКорректор Е. Хмелева 1 едактор И. Болотова Заказ 1616/14 Изд,542 Тираж 1109 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж.35, Раушская наб д. 4/5Типография, пр. Сапунова, 2 кольцевого сектора 21 (см. фи., 3). Равномерно расположенные по окружности бобины кольцевые сектора 21 рычагов образуют для бобины посадочную поверхность, диаметр которой определяется положением подвижных втулок 7 и 8 относительно втулок 5 и 6. В исходном положении втулки 7 и 8 занимают крайнее левое положение, определяемое пружинами 14 и 15.1-1 асаженная на бобинодержатель бобина 4 опирается на кольцевые сектора 21 рычагов. При вращении вала 1 под действием центробежных сил происходит поворот рычагов и перемещение втулок 7 и 8 вдоль вала в сторону от неподвижных втулок 5 и б. При этом пружины 14 и 15 сжимаются. При повороте рычаги упираются кольцевыми секторами 21 во внутреннюю поверхность бобины 4, центрируют ее и надежно закрепляют. Втулки 7 и 8 смещаются на одну и ту же величину за счет связи их меяду собой штоком 9. После заправки нити осуществляют процесс наматывания ее на бобину. При останове бобинодержателя, последовавшем после окончания процесса наматывания нити, втулки 7 и 8 пружинами 14 и 15 перемещаются влево, в исходное положение. Зто вызывает поворот рычагов,их сближение в каждой паре втулок и утаплнванне кольцевых секторов, Освобожден 1;аяпаковка снимается с бобинодержателя,Формула изобретенияБобинодеряатель, например, к машине дляформования синтетических волокон, содержащий смонтированные на валу механизмыфиксации бобины, имеющие по паре втулок,10 одна из которых жестко закреплена на валу,а другая установлена на нем с возможностьюосевого смещения, и зажимные элементы,равномерно размещенные на втулках, отлич а ю щ и й с я тем, что, с целью повышения15 точности центрирования и надежности фиксации бобины, зажимные элементы выполненыв виде угловых двуплечих рычагов, попарнои шарнирно связанных одним плечом междусобой, причем ось одного из рычагов каждойпары установлена на неподвижной втулке, аось другого - на подвижной, при этом свободные плечи рычагов, контактирующие с бобиной, имеют форму кольцевого сектора.Источники информации, принятые во внимание при экспертизе1. Авторское свидетельство СССРо 35195,кл. В 6511 54/54, 19 О,
