Осциллограф тлеющего разряда, в особенности для индикаторов глубины модуляции
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 55984
Автор: Парфентьев
Текст

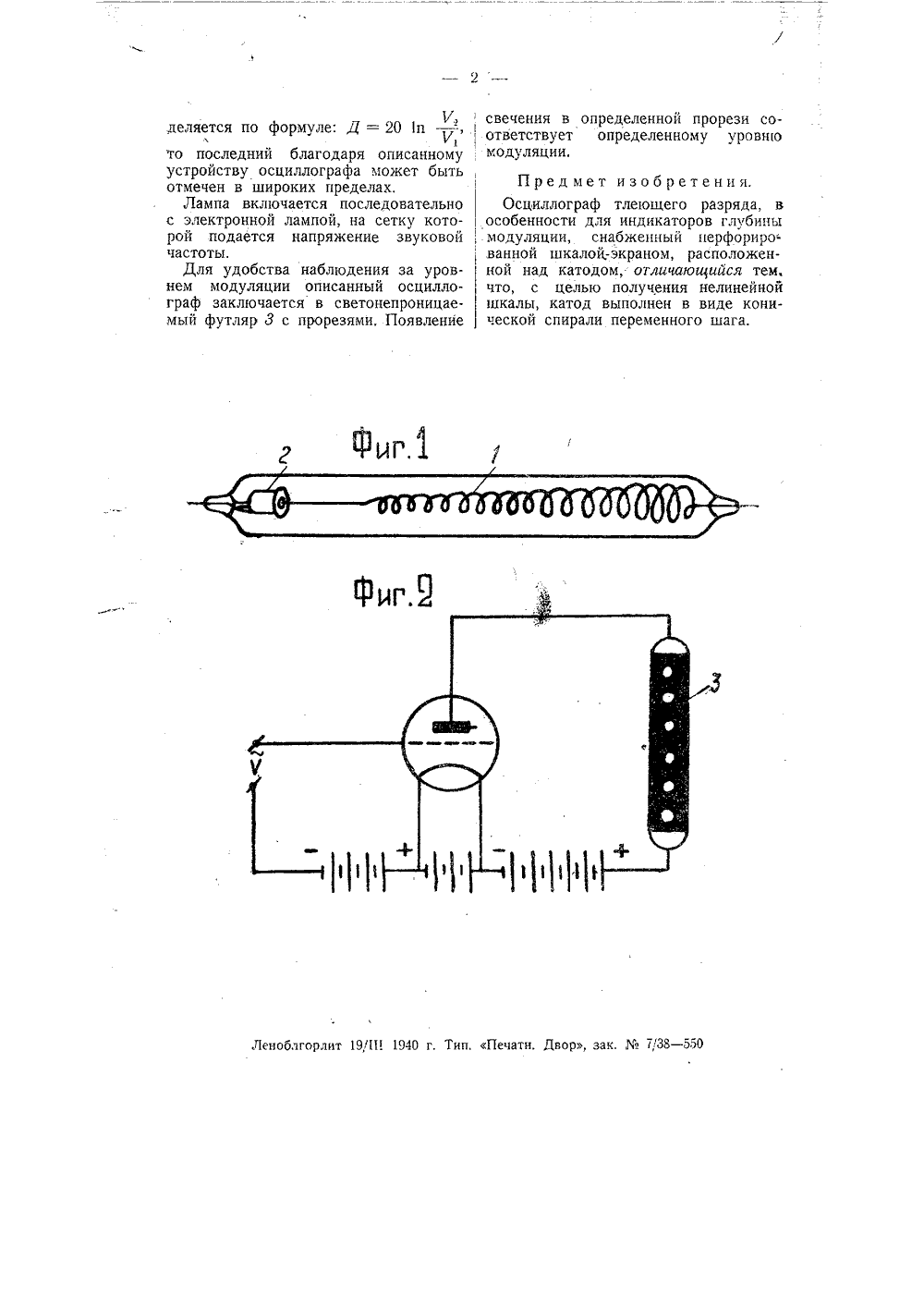

, в особенности длмодуляции.года в ВКК заГУК.октября 1939 года,я иидикато иллограф тлеющего разря глубиньЗаявлено 23 декабря 19 Опубликовано 3 Предметом настоящего изобретения является осциллограф тлеющего катодного разряда для указания уровня электрической модуляции при звукозаписи, широковещании и т. п,Предлагаемое изобретение в отличие от других указателей модуляции может отмечать большой динамический диапазон, что достигается применением катода, выполненного в виде спирали переменного шага и диаметра,Сущность изобретения поясняется чертежом, на котором фиг. 1 изображает предлагаемый осциллограф тлеющего разряда, фиг. 2. - схему включения осциллографа в цепь модулированного тока.Осциллограф выполнен в форме цилиндрического баллона со спиральным катодом 1. Диаметр спирали уменьшается, а шаг увеличивается по направлению к аноду 2. Баллон наполнен до давления в несколько миллиметров ртутного столба газом (неон, аргон, азот) или смесью газов, дающей большую визуальную яркость свечения разряда в осциллографе. Начиная с некоторого минимальногозначения силы модулированного тока1 ь свечение быстро распространяетсявдоль оси катода вследствие малогодиаметра и большого шага спирали.По мере увеличения диаметра и умень, шения шага спирали продвижение свечения вдоль оси катода при дальнейшем увеличении модулированного то, ка сильно замедляется, и, наконец, при, некотором максимальном токе 1, веськатод покрыт свечением.1,Таким образом, отношение -- велико.Применяя соответствующую форму, спирали, можно получить логарифми ческую шкалу для изменения длинысвечения вдоль оси катода в зависимости от силы тока.Току 11 соответствует напряжениена сетке электронной лампы; току12 - йапряжение У. При большом от 1., К,ношении -отношение также; велико. Так как динамический диапа зон Д, отмечаемый индикатором, опре К деляется по формуле: Д = 20 1 ито последний благодаря описанному устройству осциллографа может быть отмечен в широких пределах.Лампа включается последовательно с электронной лампой, на сетку которой подается напряжение звуковой частоты.Для удобства наблюдения за уровнем модуляции описанный осциллограф заключается в светонепроницаемый футляр 3 с прорезями. Появление свечения в определенной прорези со ,ответствует определенному уровн 1 о модуляции.Пред мет и зоб ре те ни я.Осциллограф тлеющего разряда, в особенности для индикаторов глубины , модуляции, снабженный перфорированной шкалой-экраном, расположенной над катодом, отличающийся тем,что, с целью получения нелинейнойшкалы, катод выполнен в виде конической спирали переменного шага.
