Генератор импульсов

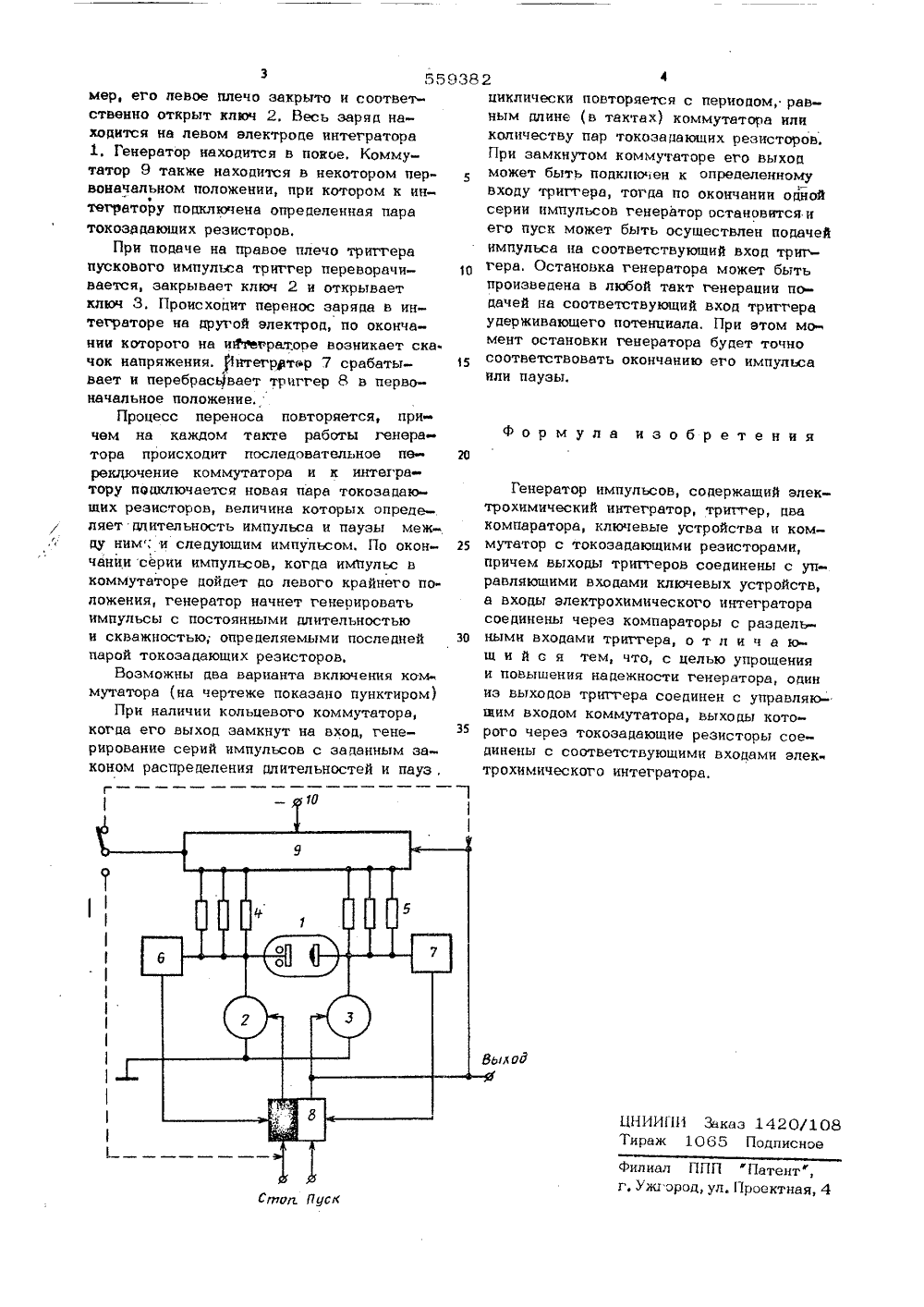

Союз Советских Социалистических Республикисоединением явкиосударственный комитетСовета Министров СССРоо делам иэооретенийн открытий(45) Дата опубликования описания 09,08,77 3) У 1 К 621 373 .43:621.374. .33 (088,8) 2) Авторы изобретен В, В. яков и В. А, Федот 1) Заявител 54) ГЕНЕРАТ УЛЬс тан тоянии, напри Изобретение касается конструкции генераторов, использующих в качестве времяза дающих элементов электр охимические преобразователи информации (хемотроны), и может быть использовано в программно- временных и других устройствах автоматики.Известен генератор импульсов, содержащий электрохимический интегратор, триггер, два компаратора, ключевые устройства и коммутатор с токозадаюшими резисторами, причем выходы триггера соединены с управляющими входами ключевых устройств, а входы электрохимического/интегратора соединены через компараторы с раздельными входами триггера,Известный генератор позволяет получать импульсы только какой-либо одной усовленной заранее длительности и скважности, определяемой заданной формой времязадающего элемента итоками переноса.Предлагаемый генератор импульсов оъличается от известного тем, что для его упрощения и повышения надежности в нем один из выходов триггера соединен с упвляюшим входом коммутатора, выход торого через токозадающие оезистооь единены с соответствуюшими входам электрохимического интегратора.На чертеже дана схема предлагаемого: генератора импульсов,Электрохимический интегратор 1 включен в мостовую схему, образованную ключами 2 и 3 и токозадающими резисторами 4 и 5, обьединенными в две группы. Электроды интегратора связаны с пороговыми схемами 6 и 7, выполненными на триггерах Шмитта, выходы которых подключены к раздельным входам триггера 8. Выходы триггера 8 соединены с управляю- шими входами ключей 2 и 3, а один из них - также и с управляющим входом коммутатора 9. Через коммутатор 9 к группам токозадаюших резисторов 4 и 5 подключен источник постоянного напряжения 10.Генератор импульсов работает следующим образом.Первоначально триггер находится в некотором определенном сосе3 55938 мер, его левое плечо закрыто и соответственно открыт ключ 2. Весь заряд находится на левом электроде интегратора 1. Генератор находится в покое. Коммутатор 9 также находится в некотором первоначальном положении, при котором к интегратору попключена определенная пара токозд дающих резисторов.При подаче на правое плечо триггера пускового импульса триггер переворачи О вается, закрывает ключ 2 и открывает ключ 3, Происхопит перенос заряда в интеграторе на другой электрод, по окончании которого на иМмэграторе возникает ска. чок напряжения. нтегрутер 7 срабаты вает и перебрасывает триггер 8 в первоначальное положение.Процесс переноса повторяется, причем на каждом такте работы генера тора происходит последовательное пе рекщочение коммутатора и к интегратору подключается новая пара токозадающих резисторов, величина которых определяет длительность импульса и паузы между ним: и следующим импульсом. По окон чании серии импульсов, когда импульс в коммутаторе дойдет до левого крайнего положения, генератор начнет генерировать импульсы с постоянными длительностью и скважностью; определяемыми последней зО парой токозадаюших резисторов.Возможны два варианта включения ком мутатора (на чертеже показано пунктиром)При наличии кольцевого коммутатора, когда его выход замкнут на вход, генерирование серий импульсов с заданным законом распределения длительностей и пауз,2циклически повторяется с периодом, равным длине (в тактах) коммутатора или количеству пар токозадаюших резисторов. При замкнутом коммутаторе его выхоп может быть подключен к определенному входу триггера, тогда по окончании одной серии импульсов генератор остановится и его пуск может быть осуществлен подачей импульса на соответствующий вход триггера, Остановка генератора может быть произведена в любой такт генерации подачей на соответствующий вход триггера удерживающего потенциала, При этом мо мент остановки генератора будет точно соответствовать окончанию его импульса или паузы,формула изобретенияГенератор импульсов, содержащий алектрохимический интегратор, триггер, пвакомпаратора, ключевые устройства и коммутатор с токоэапающими реэис горами,причем выходы триггеров соединены с управляющими входами ключевых устройств,а входы электрохимического интеграторасоединены через компараторы с раздельными входами триггера, о т л и ч а ющ и й с я тем, что, с целью упрощенияи повышения надежности генератора, одиниз выходов триггера соединен с управляющим входом коммутатора, выходы которого через токозадающие резисторы соединены с соответствующими входами алектрохимического интегратора,
