Уровнемер сыпучих материалов

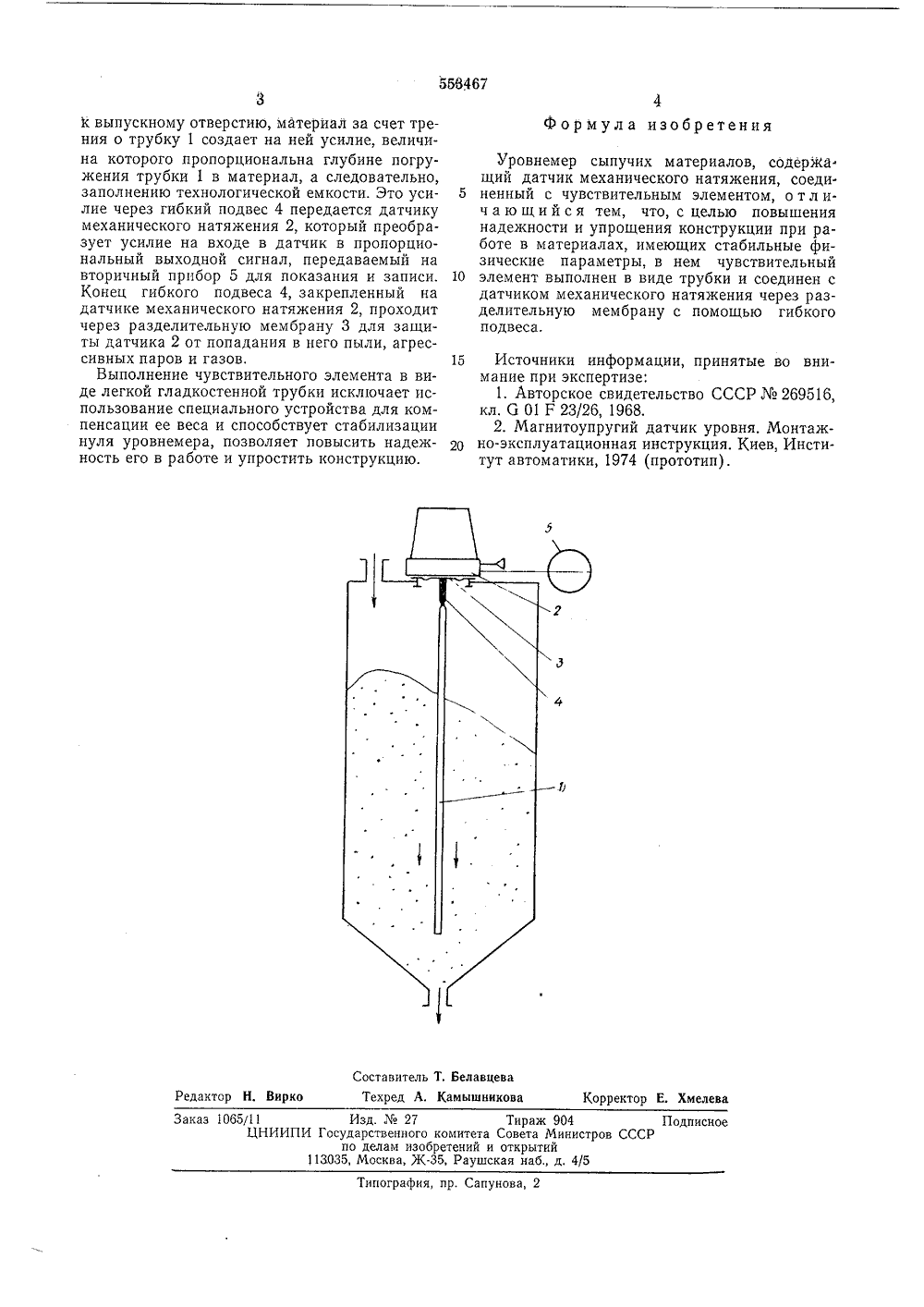

(22) Заявлено 30.12,75 (21) 2306619/10 1) М. Кл. 6 01 Г 23/1 с присоединением заявкисуаарственный комите 3) Приоритет та Министров СССР убликовано 05.04,7 Бюллетень1(088.8) по делам изобретеии откры Дата опубликования описания 25.05.7В. В. Остапчукерников Грозненский филиаинститута по комплек) УРОВНЕМЕР СЫПУЧИХ МАТЕРИАЛО Изобретение относится к устройствам для определения степени заполнения сыпучими материалами технологическнх емкостей, как находящихся под давлением, так и открытого типа, использующихся в нефтехимической и других отраслях промышленности, где материалы имеют стабильные физические параметры и непрерывно движутся в технологической емкости.Известно устройство для определения степени заполнения технологической емкости, содержащее щуп, механическое устройство и блок управления. В нем датчик механического натяжения сочленен с одной стороны со щупом, имеющим конусный наконечник, а с другой - с механическим устройством и датчиком импульсов блока управления 1.Однако устройство имеет сложную кинематику, щуп, снабженный конусным наконечником и сложную электрическую схему, что снижает его надежность, особенно при работе в емкостях с высокой температурой среды,Известен также датчик уровня, состоящий из магнитоупругого преобразователя и подвешенного к нему через мембрану чувствительного элемента, выполненного в виде цепи,Выход магнитоупругого преобразователя соединен со входом электронного усилителя, в схеме которого предусмотрена компенсация нулевого веса чувствительного элемента, т. е. сследовательского и проектногоатизации в нефтяной и химическленности веса цепи в пустой технологической емкости 121.Данный датчик является наиболее близкимк изобретению по технической сущности н до5 стигаемому результату.Недостатками его являются сложная схем;усилителя и выполнение чувствительного элтмента со сложной конфигурацией поверхности, на которую налипает сыпучий материал,0 что вызывает изменение первоначального (нулевого) веса чувствительного элемента, аследовательно, снихкает надежность датчика.Целью изобретения является упрощениеконструкции и повышение надежности уровне 5 мера при работе в материалах, имеющих стабильные физические параметры,Указанная цель достигается благодаря тому, что чувствительный элемент выполнен ввиде трубки и соединен с датчиком механиче 0 ского натяжения через разделительную мембрану с помощью гибкого подвеса,На чертеже представлена принципиальнаясхема уровнемера. Он состоит из трубки 1, соединенной с датчиком механического натяже 5 ния 2, разделительной мембраны 3, гибкогоподвеса 4 и вторичного прибора 5.Для работы уровнемер монтируется над выпускным отверстием технологической емкоститаким образом, чтобы трубка 1 находилась по0 осп потока сыпучего материала. Двигаясь внизСоставитель Т. БелавцеваРедактор Н. Вирко Техред А. Камышникова Корректор Е. Хмелева Изд. Мз 27 Тираж 904Государственного комитета Совета Минист по делам изобретений и открытий1035, Москва, Ж, Раушская наб., д. 4/5 каз 106511ЦНИИ одписное пография, пр. Сапуно к выпускному отверстию, материал за счет трения о трубку 1 создает на ней усилие, величина которого пропорциональна глубине погружения трубки 1 в материал, а следовательно, заполнению технологической емкости. Это усилие через гибкий подвес 4 передается датчику механического натяжения 2, который преобразует усилие на входе в датчик в пропорциональный выходной сигнал, передаваемый на вторичный прибор 5 для показания и записи. Конец гибкого подвеса 4, закрепленный на датчике механического натяжения 2, проходит через разделительную мембрану 3 для защиты датчика 2 от попадания в него пыли, агрессивных паров и газов.Выполнение чувствительного элемента в виде легкой гладкостенной трубки исключает использование специального устройства для компенсации ее веса и способствует стабилизации нуля уровнемера, позволяет повысить надежность его в работе и упростить конструкцию. Уровнемер сыпучих материалов, содержащий датчик механического натяжения, соеди 5 ценный с чувствительным элементом, о тл ич а ю щ и й с я тем, что, с целью повышения надежности и упрощения конструкции при работе в материалах, имеющих стабильные физические параметры, в нем чувствительный 10 элемент выполнен в виде трубки и соединен сдатчиком механического натяжения через разделительную мембрану с помощью гибкого подвеса. 15 Источники информации, принятые во внимание при экспертизе:1, Авторское свидетельство СССР269516,кл, Ст 01 Г 23/26, 1968.2. Магнитоупругий датчик уровня. Монтаж 20 но-эксплуатационная инструкция. Киев, Институт автоматики, 1974 (прототип),
