Способ получения сажесодержащих пигментов с магнитной восприимчивостью
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

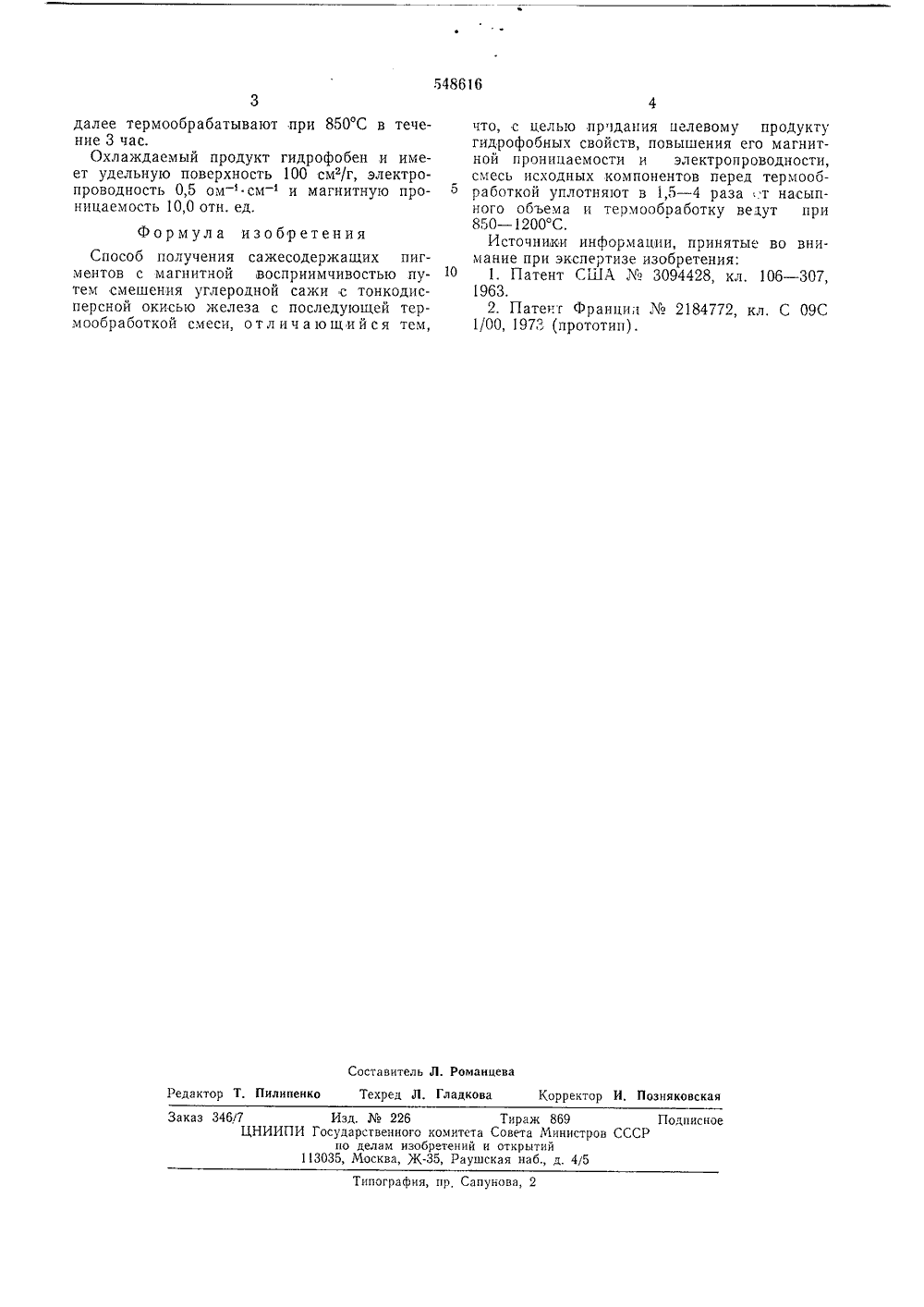

ОП ИСАН И Е ИЗОБРЕТЕНИЯ т 1 и 548616 Союз Советских Социалистических Республик(51) М. Кл С 09 С 1/ 2) Заявлено 03.01.75 (21) 2094586/2 с присоединением заявки че Государственныи комите Совета Министров ССС(23) ПриоритетОпубликовано 28.02 Бюллетень Ме 8писания 22,03.77 по делам изобретени и открытийИзобретение относится к способам получения сажесодержащих пигментов с магнитной восприимчивостью, применяемых в электротехнике, например, для изготовления кабельных экранов электромагнитного действия. 5Известен способ получения сажесодержащих пигментов с магнитной восприимчивостью, основанный на термической обработке смеси углеродной сажи с галогенидами или нитратами металлов, например никеляко бальта, железа и других 1.Использование указанных солей металлов связано, однако, с выделением при термообработке газообразных ядовитых продуктов разложения, которые помимо загрязнения ок ружающей атмосферы также и ухудшают электропроводимость пигмента.Известен способ получения сажесодержащих пигментов с магнитной восприимчивостью, включающий смешение углеродной са жп с тонкодисперсной окисью железа и термообработку смеси в газовой окислительной атмосфере при 450 - 850 С 2.По данному способу получают продукт с гидрофильными свойствами и прп этом с не значительной магнитной проницаемостью и электропроводностью.Цель изобретения - придание целевому продукту гидрофобных свойств, повышение его магнитной проницаемости и электропро водности,Для этого смесь исходных компонентов перед термообработкой уплотняют в 1,5 - 4 раза от насыпного обьема и термообработку ведут прп 850 в 12 С,Относительная магнитная проницаемость предложенного сажесодержащего пигмента более чем в 10 раз, а электропроводность более чем в 100 раз превышают соответствующие характеристики известного пигмента. Прп этом электропроводность данного пигмента составляет величину порядка 5 - 100 ом -см - . П р и м е р 1. 1 кг углеродной канальной сажи с удельной поверхностью 150 ме/г смешивают с 5 кг окиси железа, просеянной через сетку М 009 с 3900 ячейками в 1 ем. Смесь помещают в цилпндрпческпй реактор из нержавеющей стали, уплотняют по объему в 2 раза, закрывают крышку реактора, помещают его в электрическую камерную печь и выдерживают при 1200 С в течение 2 час. Затем реактор охлаждают до 40 - 50 С, после чего продукт выгружают, Полученный пигмент имеет удельную поверхность 70 мв/г, гпдрофобен. Электропроводность пигмента 80 ом -см - , а магнитная проницаемость 36,5 отн. ед.П р и м е р 2. Смесь исходных пр приготовленную согласно примеру 1 няют в цилиндрическом реакторе в548616 Составитель Л. Романцева Редактор Т, Пилипенко Техред Л. Гладкова Корректор И, Позняковская Заказ 3467 Изд, Юо 226 Тираж 869 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 475Типография, пр, Сапунова, 2 3далее термообрабатывают при 850 С в течение 3 час.Охлаждаемый продукт гидрофобен и имеет удельную поверхность 100 см/г, электропроводность 0,5 ом -см -и магнитную проницаемость 10,0 отн. ед. Формула изобретенияСпособ получения сажесодержащих пигментов с магнитной восприимчивостью путем смешения углеродной сажи с тонкодисперсной окисью железа с последующей термообработкой смеси, о т л и ч а ю щ и й с я тем,что, с целью пр 1 дания целевому продукту гидрофобных свойств, повышения его магнитной проницаемости и электропроводности, смесь исходных компонентов перед термообработкой уплотняют в 1,5 - 4 раза .т насыпного объема и термообработку ведут при 850 в 12 С.Источники информации, принятые во внимание при экспертизе изобретения;1. Патент СНА3094428, кл. 106 в 3, 1963.2. Патент Франции2184772, кл, С 09 С 1/00, 1978 (прототип).
СмотретьЗаявка
2094586, 03.01.1975
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ, ПРОЕКТНО-КОНСТРУКТОРСКИЙ И ТЕХНОЛОГИЧЕСКИЙ КАБЕЛЬНЫЙ ИНСТИТУТ
КИНДЕРОВ ПЕТР АЛЕКСЕЕВИЧ, ВОЛКОВ НИКОЛАЙ СЕРГЕЕВИЧ, ВАСИЛЬЕВА НАТАЛЬЯ ВАСИЛЬЕВНА
МПК / Метки
МПК: C09C 1/00
Метки: восприимчивостью, магнитной, пигментов, сажесодержащих
Опубликовано: 28.02.1977
Код ссылки
<a href="https://patents.su/2-548616-sposob-polucheniya-sazhesoderzhashhikh-pigmentov-s-magnitnojj-vospriimchivostyu.html" target="_blank" rel="follow" title="База патентов СССР">Способ получения сажесодержащих пигментов с магнитной восприимчивостью</a>
Способ измерения магнитной восприимчивости ферромагнитной жидкости
Номер патента: 918910
Опубликовано: 07.04.1982
Авторы: Кармазин, Козловский, Кравченко
МПК: G01R 33/16
Метки: восприимчивости, жидкости, магнитной, ферромагнитной
...ного и ствующ ням жи ре обр в.ерхно гранич тью по разца,нос магн оотве уров- в цент кос а по- ижней жид кос сти об ерхнЯ/м 10 4клиновидном зазоре, парамагнитнаяжидкость должна быть прозрачной,невозможность использования приопределении магнитной восприимцивости непрозрачных магнитных жидкостей,расстояние между по верхностью ферромагнитной жидкости и нижней граничной с жидкостью поверхнос тью образца, м.На фиг. 1 и 2 представлено устройство, позволяющее осуществить способ.Между полюсными наконечниками 1 О электромагнита 1 (промышленногоферрогидростатического сепаратора) с вертикальным градиентом, увеличивающимся книзу, заливают .Ферромагнитную жидкость.2 известной плотнос ти толщиной 80-100 ми. Вводят в эту жидкость образец 3...
Способ определения содержания электропроводного порошка в смеси с другим порошком
Номер патента: 360592
Опубликовано: 01.01.1972
Автор: Беб
МПК: G01N 15/06, G01N 27/06
Метки: другим, порошка, порошком, смеси, содержания, электропроводного
...анализа и ускорить определение электропроводного порошка в смеси с другим порошком.Осуществляют предлагаемый способ в следующем порядке.В сосуд заливают электролит (раст 1 вор соли, кислоты или щелочи), с помощьк мостовой измерсстелынои схемы постояиного тока (или,псременного тока низкой частоты) изюмеряютп 1 роводимость 1 истсго элокт 1 ролита. Затем вэлект 1 ролит в 1 водо 1 Т некоторое;количество ис 5 следуемо 1 го порошка, содержащего элеипропроводиые и неэлектрс 1 п 1 розодные частицы, итщателыно 1 перемешгсззют его. С помощьюмостс 1 вой измерительной схемы измеряотпровсдимость сусиенани при нап 1 ряжении наО электродах, меньшем э.д.с, поляризацииэлектро 1 прово 1 д 1 ных частиц. Б этом случае всечасти 1 цы находятся...
Способ отделения формовочной смеси от немагнитных сплавов на основе железа магнитной сепарацией
Номер патента: 1068209
Опубликовано: 23.01.1984
Автор: Никитин
МПК: B22C 5/06
Метки: железа, магнитной, немагнитных, основе, отделения, сепарацией, смеси, сплавов, формовочной
...изобретения является упро-.щение процесса отделения отработаннойформовочной смеси от немагнитныхметаллов..Поставленная цель достигается тем,что согласно способу отделения Формовочной смеси от немагнитных сплавов на основе железа магнитной сепарацией, включающему выбивку залитыхформ, просеивания отработанной формовочной смеси и магнитную сепарацию,на поверхность литейных форм передзаливкой наносят слой Ферромагнитного 0сыпучего материала.На чертеже показан пример осуществления способа.Верхняя 1 и нижняя 2 опохи заформованы формовочной смесью 3. На поверхность опоки 1 нанесено Ферромагнитное сыпучее вещество 4. При заливке металла образуются брызги 5.П р и м е р. Проводят отделениечемагнитныхметаллов магнитной сепарацией. На собранную...
Способ оценки термостабильности магнитного порошка из кобальтированных частиц на основе гамма-оксида железа для носителя магнитной записи
Номер патента: 1712958
Опубликовано: 15.02.1992
МПК: G11B 5/84
Метки: гамма-оксида, железа, записи, кобальтированных, магнитного, магнитной, носителя, основе, оценки, порошка, термостабильности, частиц
...коэрцитивную силу Нс 20, Вычисляют дополнительное отношение/Н" НС Х 100 (о/)НС 20 П р и м е р. Вкерамическую трубкУ равного выраженному в процентах час набивают столб магнитного порошка из ко- . му отделения разности результата допо бал ьтированных частиц на основе гамма-ок тельного измерения коэрцитивной силь сида железа, трубку надевают на шток 20 С и результатаизмерения коэрцити вибратора и помещают в камеру нагрева- силы при 120 С на результат дополнит тельного устройства вибрационного магни- ного измерения коэрцитивной силы тометра, Намагничивают образец порошка 20 С, дополнительно определяют коэ до насыщения, затем, уменьшая магнитное 50 циент. термостабильности магнитного поле,размагничивают образец и измеряют рошка и...
Труба
Номер патента: 1707400
Опубликовано: 23.01.1992
МПК: F16L 9/12
Метки: труба
...изобретения - повышение долговечности,На чертеже представлена труба,продольный разрез.Труба выполнена из намагниченногоэластичного магнитотвердого материала 1, например их изопренстирольноготермопласта, наполненногс порошкомферрита бария, армированного упругими элементами 2, Внутренняя поверхность трубы футерована любым из известных способов смесью 3 порошкакарбонильного железа со смазкой, например с порошком графита.Количество графита составляет 4060 иэ такого расчета, чтобы частички карбонильного железа находились вслое смазки,В магнитном поле эластичного магнита 1 смесь 3 порошка карбонильного железа с порошком графита равномерно распределяется по внутренней поверхности трубы и твердеетТранспортируемые по трубе...
Предыдущий патент: Способ термической обработки ацетилцеллюлозных мембран
Следующий патент: Водный раствор для химической обработки деталей из углеродистых сталей
Случайный патент: Отъемная индукционная единица канальной печи для плавки латуней
