Торцовое уплотнение вращающегося вала
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 542869
Автор: Токарев
Текст

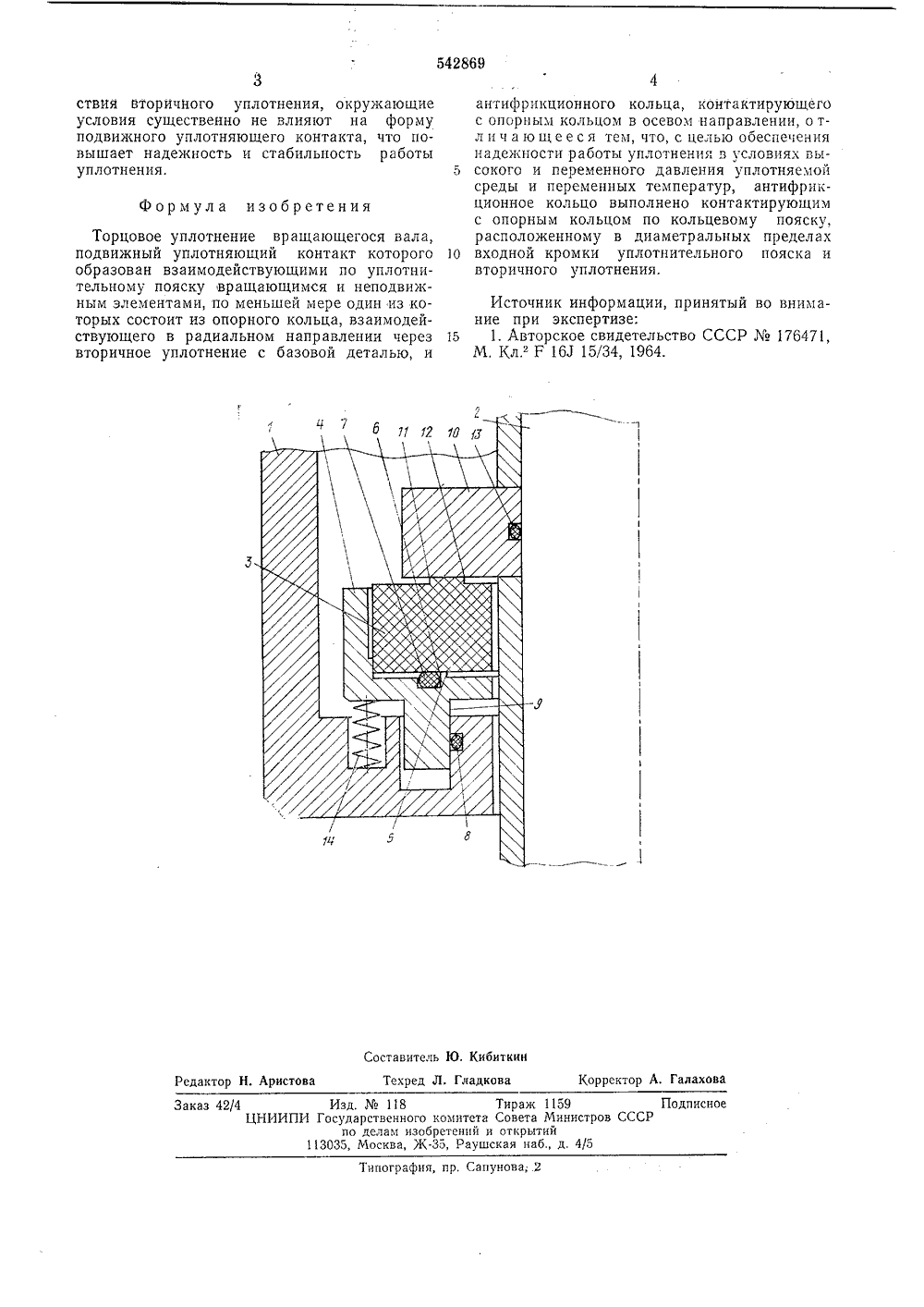

О П И С А Н И Е (и) 542869ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советокии СоциалистическИ 1 Е Республик(51) М. Кл,2 Г 163 15/34 Государственный комитет Совета Министров СССР(53) УДК 62-762(088.8) но делам изобретений и открытий(54) ТОРЦОВОЕ УПЛОТНЕНИЕ ВРАЩАЮЩЕГОСЯ ВАЛА Изобретение относится к уплотнительной технике,Известны уплотнения вращающихся валов, в которых подвижный уплотняющий контакт образован взаимодействующими по уплотнительному пояску вращающимся и неподвижным элементами, по меньшей мере один из которых состоит из опорного кольца, взаимодействующего в радиальном направлении через вторичное уплотнение с базовой деталью, и антифрикционного кольца, контактирующего с опорным кольцом в осевом направлении 1 ЧОднако при традиционных методах соединения опорного и антифрикционного колец склеиванием, сваркой и т. п. форма подвижного уплотнительного контакта в значительной степени подвержена искажению от влияния окружающих условий, таких как температура, давление и т. п., что снижает надежность уплотнения. Целью изобретения является повышение надежности работы в условиях высокого и переменного давления уплотняемой среды и переменных температур.Для этого в предлагаемом уплотнении антифрикционное кольцо выполнено контактирующим с опорным кольцом по кольцевому пояску, расположенному в диаметральных пределах входной кромки уплотнительногопояска и вторичного уплотнения,На чертеже изображено предлагаемоеторцовое уплотнение.5 Через корпус 1 проходит вал 2. Уплотнительный элемент включает в себя антифрикционное кольцо 3 и примыкающее к немуопорное кольцо 4, которые контактируютмежду собой через узкий кольцеобразный по 10 ясок 5, имеющий уплотнительную кромку 6.Протечки между кольцами 3 и 4 предотвращаются эластичным кольцом 7, а между кольцом 4 и корпусом 1 - эластичным кольцом8, контактирующим по линии 9 действия. Ан 15 тифрикционное кольцо 3 контактирует с элементом 10 через уплотнительный поясок свходной кромкой 11 и выходной кромкой 12,Уплотнительный элемент 10 уплотняется повалу кольцом 13. Для обеспечения первона 20 чального прижатия подвижное в осевом направлении кольцо 4 прижимается пружинами 14.При вращении вала между уплотнительными элементами 3 и 10 образуется контакт,25 Благодаря контакту между кольцами 3 и 4 покольцевому пояску 5, ширина которого значительно меньше ширины уплотнительного пояска антифрикционного кольца, и расположенному в диаметральных пределах входной30 кромки уплотнительного пояска и линии дей542869 Формула изобретения Составитель Ю, Кибиткии едактор Н. Аристова Техред Л. Гладкова Корректор А. ГалаховаТираж 1159 Совета Минист открытий кая наб., д. 4/5 Заказ 4 Изд.118И Государственного комитетапо делам изобретений113035, Москва, Ж, Рауш испо И ография, и р. Сапунова; .2 ствия вторичного уплотнения, окружающие условия существенно не влияют на форму подвижного уплотняющего контакта, что повышает надежность и стабильность работы уплотнения. Торцовое уплотнение вращающегося вала, подвижный уплотняющий контакт которого образован взаимодействующими по уплотнительному пояску вращающимся и неподвижным элементами, по меньшей мере один из которых состоит из опорного кольца, взаимодействующего в радиальном направлении через вторичное уплотнение с базовой деталью, и антифрикционного кольца, контактирующего с опорным кольцом в осевом направлении, о тл и ч а ю щ е е с я тем, что, с целью обеспечения надежности работы уплотнения в условиях вы сокого и переменного давления уплотняемойсреды и переменных температур, антифрикционное кольцо выполнено контактирующим с опорным кольцом по кольцевому пояску, расположенному в диаметральных пределах 10 входной кромки уплотнительного пояска ивторичного уплотнения. Источник информации, принятый во внимание при экспертизе:15 1. Авторское свидетельство СССР176471,М. Кл. Р 16,1 15/34, 1964.
СмотретьЗаявка
1997323, 14.02.1974
ПРЕДПРИЯТИЕ ПЯ А-7755
ТОКАРЕВ ЕВГЕНИЙ ПАВЛОВИЧ
МПК / Метки
МПК: F16J 15/34
Метки: вала, вращающегося, торцовое, уплотнение
Опубликовано: 15.01.1977
