Замковое соединение трубчатых элементов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 542064
Автор: Кобзев
Текст

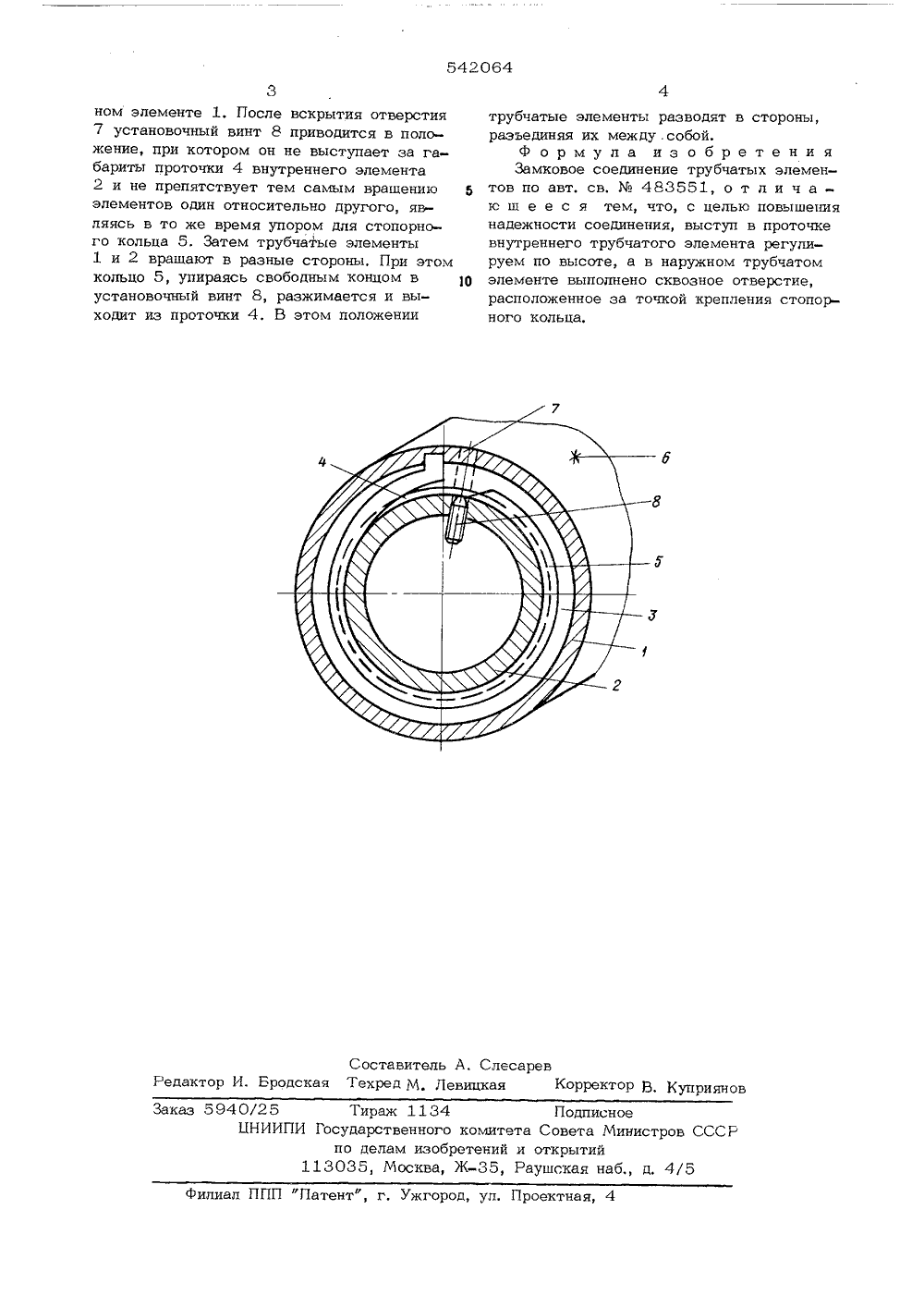

Союз СоветскихСоциалистическихРеспублик ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВНДЕТЕЛЬСТВУ(51 Г 16 1 37/ явкис присоединением Государственный комитет Совета Министров СССР по делам изобретений и открытий) Дата опубликования описания 21 72) Лвтор изобретения Кобзе.ОВОЕ СОЕДИНЕНИЕ ТРУБЧА ЭЛЕНЕ Н Изобретение трубчатых элем личных областяхПо основному вестно замковое ментов,Недостатком киям в разотносится к сое нтов, используе техники.авт. св, % 483551 изсоединение трубчатых эл я являетение приразнь,е сто 10 н такого сое редлагаемое соединение отличается вестного тем, что выступ в проточке реннего трубчатого элемента регулипо высоте, а в наружном трубчатом 1 енте выполнено сквозное отверстие, ложенное за точкой крепления стопорноот и элем расп го к печивает оене С ные25 с ся возможное внезапное разъедиврашении трубчатых элементов вроны. льца,акое выполнение соединения обеповышение его надежности,а чертеже изображено замковоеие трубчатых элементов в разреоединение включает наружный 1й 2 трубчатые элементы, снабжветственно проточками 3 и 4. В проточке наружного трубчатого элемента закреплен один конец пружинного стоцорного кольца 5, Наружный элемент промаркирован точкой 6, к которой привязаны координаты вскрытия отверстия 7. Через отверстие 7 осуществляется доступ к установочному винту 8, расположенному в проточке внутреннего элемента.Перед сборкой соединения установочный винт 8 утапливается в дно проточки 4 внутреннего трубчатого элемента 2, после чего наружное стопорное кольцо 5 разжимается в проточке 3 трубчатого элемента 1 за счет конусной ча"ти элемента 2, вводимого в элемент 1, При совмещении проточек 3 и 4 кольцо 5 снова сжимается, надежно соединяя трубчатые элементы между собой. Элементы 1 и 2 могут свободно вращаться один относительно другого не разъединяясь между собой, так как утопленный винт 8 не препятствует движению стопорного кольца 5 и не разжимает его проточку 3.При разборке соединения находят точку вскрытия отверстия 7 относительно привязанной точки 6, промаркированной на наруж542064 Составитель А. СлесаревРедактор И, Еродская Техред М. Левицкая Коррект иянов Заказ 594 25 Тираж 1134ИИПИ Государственного копо делам изобрете113035, Москва, ЖПодписнмитета Совета Мий и открытий5, Раушская на нистров СС д. 4/5ф Патент Филиал г, Ужгород, ул. Проектная, 4 ном элементе 1, После вскрытия отверстия7 установочный винт 8 приводится в положение, при котором он не выступает за габариты проточки 4 внутреннего элемента2 и не препятствует тем самым врашению бэлементов один относительно другого, являясь в то же время упором для стопорного кольца 5. Затем трубчатые элементы1 и 2 вращают в разные стороны, При этомкольцо 5, упираясь свободным концом вустановочный винт 8, разжимается и выходит из проточки 4, В этом положении трубчатые элементы разводят в стороны,разъединяя их между. собой,Ф ормула из обретенияЗамковое соединение трубчатых элементов по авт. св.483551, о т л и ч а -ю ш е е с я тем, что, с целью повышениянадежности соединения, выступ в проточкевнутреннего трубчатого элемента регулируем по высоте, а в наружном трубчатомэлементе выполнено сквозное отверстие,расположенное за точкой крепления стопорного кольца.
СмотретьЗаявка
2139921, 03.06.1975
ПРЕДПРИЯТИЕ ПЯ В-2969
КОБЗЕВ ЛЕОНИД ВАСИЛЬЕВИЧ
МПК / Метки
МПК: F16L 37/12
Метки: замковое, соединение, трубчатых, элементов
Опубликовано: 05.01.1977
Код ссылки
<a href="https://patents.su/2-542064-zamkovoe-soedinenie-trubchatykh-ehlementov.html" target="_blank" rel="follow" title="База патентов СССР">Замковое соединение трубчатых элементов</a>
