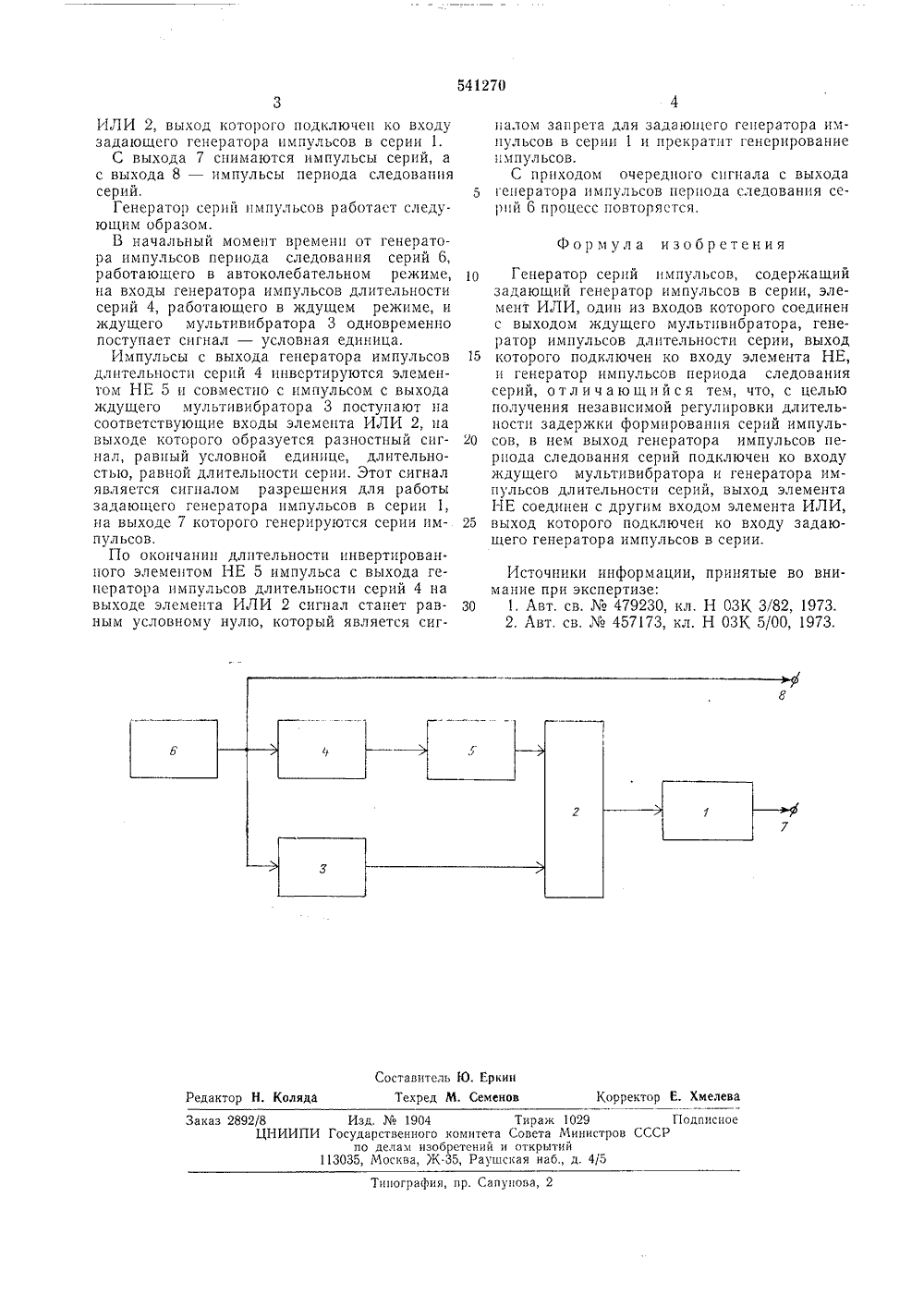

1542 УО ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистических РесоубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 61) Дополнительное к авт. свид-ву22) Заявлено 04.06,75 (21) 2146765/21 М. Кл 3 К 3/6 присоединением заявкиГосударственный комитет Совета Министров СССР ло делам изобретенийи открытий 23) Приоритет 3) УДК 621.374., Б. Пась 1) Заявител ГЕНЕРАТОР СЕРИЙ ИМПУЛЬСОВ Для этогосодержащемв серии, элемрого соединенратора, генерсерии, выходэлемента НЕследования ссов перподавходу ждущера импульсовмента НЕ сота ИЛИ, выхзадающего ге рии На чертеже приведена структурная схема генератора.Генератор серий импульсов содержит задающий генератор импульсов в серии 1, элемент ИЛИ 2, один цз входов которого соединен с выходом ждущего мультцвцбратора 3, генератор импульсов длительности серий 4, выход которого подключен ко входу элемента НЕ 5, и генератор импульсов периода следования серий 6.Выход генератора импульсов периода следования серий 6 подключен ко входу ждущего мультцвибратора 3 и генератора импульсов длительностп серий 4. Выход элсмецта НЕ 5 соединен с другим входом элемсцта и- Р 3 а опубликования опцсаш Изобретение относится к радиотехнике и может быть использовано в устройствах автоматики и сигнализации,Известны генераторы се " импульсов 1, 21.Один из известных генераторов серий импульсов содержит задающий генератор импульсов в серии, генератор импульсов периода следования серий, генератор импульсов длительности серии и логический элемент НЕ. Недостаток этого генератора заключается в отсутствии независимой регулировки длительности задержки формирования серий импульсов 11.Наиболее близким техническим решением к изобретению является генератор серий импульсов, содержащий задающий генератор импульсов в серии, элемент ИЛИ, один из входов которого соединен с выходом ждущего мультиви братора, генератор импульсов длительности серии, выход которого подключен ко входу элемента НЕ, и генератор импульсов периода следования серий 2.Недостаток этого генератора серий импульсов заключается в невозможности независимой регулировки длительности задержки формирования серий импульсов.Цель изобретения - получение независ мой регулировки длительности задержки фо мирования серий импульсов. в генераторе серий импульсов, задающий генератор импульсов ент ИЛИ, один цз входов котос выходом ждущего мультивцбатор импульсов длительностикоторого подключен ко входу генератор импульсов периода ерцй, выход гецсратора цмпульследования серий подключен ко го мультивцбратора ц гецератодлительности серии, выход элсединен с другим входом элемецод которого подключен ко входу нератора импульсов в серии.541270 Формула изобретения Составитель Ю. Еркин Техред М. Семенов Корректор Е, Хмелева Редактор Н. Коляда Заказ 2892/8 Изд.1904 Тирак 1029 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, )К, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 ИЛИ 2, выход которого подключен ко входу задающего генератора импульсов в серии 1.С выхода 7 снимаются импульсы серий, а с выхода 8 - импульсы периода следования серий,Генератор серий импульсов работает следующим образом.В начальный момент времени от генератора импульсов периода следования серий 6, работающего в автоколебательном режиме, на входы генератора импульсов длительности серий 4, работающего в ждущем режиме, и ждущего мультивибратора 3 одновременно поступает сигнал - условная единица.Импульсы с выхода генератора импульсов длительности серий 4 инвсртируются элементом НЕ 5 и совместно с импульсом с выхода ждущего мультивибратора 3 поступают на соответствующие входы элемента ИЛИ 2, на выходе которого образуется разностный сигнал, равный условной единице, длительностью, равной длительности серии. Этот сигнал является сигналом разрешения для работы задающего генератора импульсов в серии 1, на выходе 7 которого генерируются серии импульсов.По окончании длительности инвертированного элементом НЕ 5 импульса с выхода генератора импульсов длительности серий 4 на выходе элемента ИЛИ 2 сигнал станет равным условному нулю, который является сигпалом запрета для задающего генератора импульсов в серии 1 и прекратит генерирование импульсов.С приходом очередного сигнала с выхода генератора импульсов периода следования серий 6 процесс повторяется,10 Генератор серий импульсов, содержащийзадающий генератор импульсов в серии, элемент ИЛИ, один из входов которого соединен с выходом ждущего мультивибратора, генератор импульсов длительности серии, выход 15 которого подключен ко входу элемента НЕ,и генератор импульсов периода следования серий, отличающийся тем, что, с целью получения независимой регулировки длительности задержки формирования серий импуль сов, в нем выход генератора импульсов периода следования серий подключен ко входу ждущего мультивибратора и генератора импульсов длительности серий, выход элемента НЕ соединен с другим входом элемента ИЛИ, 25 выход которого подключен ко входу задающего генератора импульсов в серии. Источники информации, принятые во внимание при экспертизе:30 1, Авт. св.479230, кл. Н ОЗК 3/82, 1973.2. Авт, св.457173, кл. Н ОЗК 5/00, 193,
