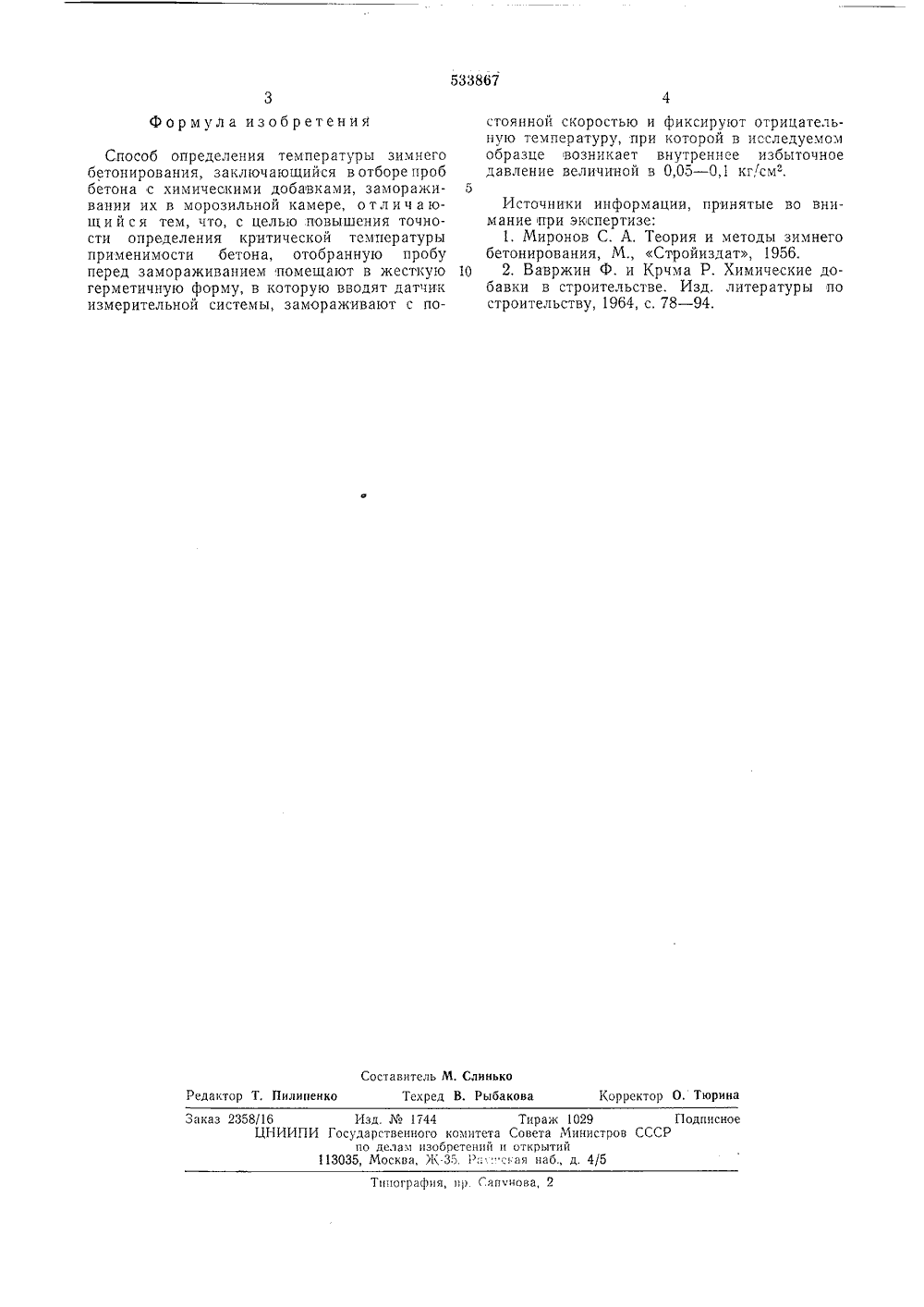

п 1) 533867 Союэ Советских Социалистических Республик(22) Заявлено 06,08.74 (21) 2049815/33 с присоединением заявкиГосударственный комитет Совета Министров СССР по делам изобретенийи открытий(71) Заявитель С. А, Миронов и А. Г. Шлаен АТЬ фИД 3 Вящщ(54) СПОСОБ ОПРЕДЕЛЕНИЯ ТЕМПЕРАТУРЫ ЗИМНЕГО БЕТОНИРОВАНИЯСпособ осуществляют следующим образом,Из бетонной смеси с противоморозной до.бавкой, например хлористым кальцием в количестве 7% от веса цемента, в жесткой гер 5 метичной форме изготавливают 3 образцаблизнеца. Образцы замораживают в морозильной камере и определяют температуру,при которой в порах образца возникло избыточное давление 0,05 - 0,1 кг/см-",10 В результате испытаний установлено:в образце 1 появилось давление 0,05 кг/сме при 1= - 12 С, в образце 2 - 0,07 кг/см при 6= - 15 С и в образце 3 - 0 1 кг/смэ при 15 1 э -- 11 С.В соответствии с этим испытанием за величину температуры зимнего бетонирования с данным количеством добавки принята величина20 т + 1 э ( - 12 С) + 1 - 11 С) 1 О 2 Это значит, что непосредственно после25 укладки температура бетона не будет нике,чем - 11,5 С.Для определения температуры зимнего бетонирования требуется всего несколько часов,в то врсмч как го известному способу затра 30 чнвастся ак минимум 28 суток,Изобретение относится к строительству и может быть применено при производстве бетонных работ в зимнее время года.Известные исследования по зимнему бетонированию относятся к изучению критической прочности и критического времени предварительного выдеркивания бетона, предотвращающих снижение его прочности при раннем замораживании 11.Наиболее близким к изобретению является способ определения температуры зимнего бетонирования, заключающийся в отборе проб оетона с химическими добавками и замораживании их в морозильной камере 2, Недостатками такого способа являются необходимость большого количества серий образцов, длительность определения и громоздкость оборудования.Целью изобретения является повышение точности определения критической температуры применимости бетона.Это достигается тем, что отобранную пробу перед замораживанием помещают в жесткую герметичную форму, в которую вводят датчик измерительной системы, замораживают с постоянной скоростью и фиксируют отрицательную температуру, прн которой г, исследуемом образце возникает внутреннее избыточное дагление величиной в 0,05 - 0,1 кг/см-.533867 Формула изобретения Составитель М. Слинько Корректор О. Тюрина Редактор Т. Пилипенко Техред В. Рыбакова Заказ 2358/16 Изд, Мо 1744 Тираж 1029 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж.35. Рп и с ая наб., д. 4/5Типография, нр Сапунова, 2 Способ определения температуры зимнего бетонирования, заключающийся в отборе проб бетона с химическими добавками, замораживании их в морозильной камере, отличающи й с я тем, что, с целью повышения точности определения критической температуры применимости бетона, отобранную пробу перед замораживанием помещают в жесткую герметичную форму, в которую вводят датчик измерительной системы, замораживают с постоянной скоростью и фиксируют отрицательную температуру, при которой в исследуемом образце возникает внутреннее избыточное давление величиной в 0,05 - 0,1 кг/см.5 Источники информации, принятые во внимание при экспертизе:1. Миронов С. А. Теория и методы зимнегобетонирования, М., Стройиздат, 1956.10 2. Вавржин Ф. и Крчма Р. Химические добавки в строительстве. Изд, литературы построительству, 1964, с, 78 - 94.
СмотретьЗаявка
2049815, 06.08.1974
МИРОНОВ СЕРГЕЙ АНДРЕЕВИЧ, ШЛАЕН АРКАДИЙ ГЕРШЕВИЧ
МПК / Метки
МПК: G01N 33/38
Метки: бетонирования, зимнего, температуры
Опубликовано: 30.10.1976
