Ленточная обгонная муфта ефнипр-1

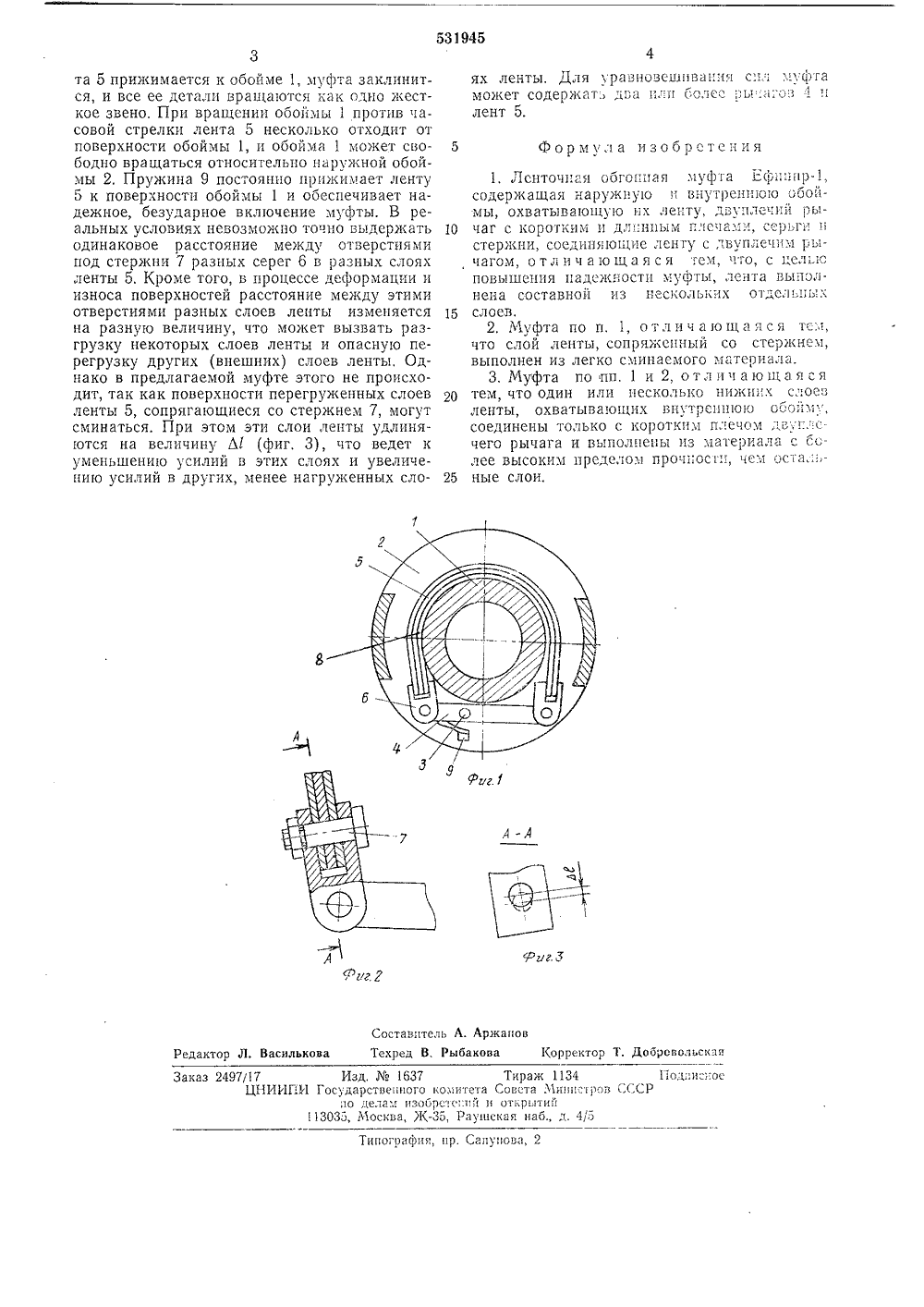

0 П И С А Н И Е 53 О 45ИЗОБРЕТЕНИЯ Союз Ссзетскнх Социалистических Рес:; блик(51) М. Кл.г Г 160 41/07 Государственный комитет Совета Митнстров СССР пв делам изобретений и открытий(54) ЛЕНТОЧНАЯ ОБГОННАЯ МУФТА ЕФНИПРИзобретение относится к области машиностроения и может быть использовано в реверсивпых приводах.Известны роликовые обгонные муфты, содержащие обомы и ролики, Их основным недостатком является контакт основных деталей по весьма малой площади, быстрый износ и выход из строя прп работе в напряженных условиях,Известна ленточная обгонная муфта, содериащая аружуо и внутреноЕО оооймы, ленту, двуплечии рычаг, серьги и стержни, соединяющие лепту с двуплечим рычагом,В такой муфте не обеспечивается надежного сцепления лепты с внутренней обоймой изза малого угла охвата, что ведет к пробуксовке и выходу муфты из строя.Для повышения надежности предлагаемой муфты лента выполнена составной из нескольких отдельных слоев, выполненных из различных материалов.Слой ленты, сопряженный со стержнем, выполнен из легко сминаемого материала. Один или несколько нижних слоев ленты, охватывающих внутреннюю обойму, соединены только с короткк плечом двуплечего рычага и выполнены из материала с более высоким пределом прочности, чем остальные слои.На фиг. 1 изображена предлагаемая муфта, поперечный разрез; на фиг, 2 - соединение ленты с серьгой; на фиг. 3 - разрез по А - Ана фиг. 2.Ленточная обгонная муфта содержит внутреннюю 1 и наружную 2 обоймы, На наруж ной обойме жестко закреплена ось 3, относительно которой может свободно вращаться двуплечий рычаг 4, одно плечо которого длиннее другого, но не более, чем враз, где /= =2,72, 1 - коэффициент трения, а - угол 10 обхвата обоймы 1 лентой 5. Лента 5, состоящая из нескольких слоев, соединена с двуплечим рычагом 4 через серьги 6, а с серьгой б -- через стержни 7 (штифты, болты, гпнты), поставленные в отверстия ленты без зазора. Лен та 5 выполнена из менее прочного, легко сминаемого материала, чем стержни 7, Нижний слой 8 (или несколько нижних слоев) ленты обхватывает цилиндрическую (или коническую) поверхность внутренней обоймы 1, вы полнен из более твердого материала, чем остальные слои, с более высоким пределом прочности и соединен только с коротким плечом двуплечего рычага 4. Короткое плечо двуплечего рычага 4 поджимается слабой пружиной 25 9, один конец которой соединен с наружнойобоймой 2,Ленточная обгонная муфта работает следующим образом.При вращении внутренней обоймы 1 по ча совой стрелке под действием сил трения лен531945 Форм ла изобрстеия иао Составитель А. Аржапов Редактор Л, Василькова Текред В, Рыбакова Корректор Т. ДобровольскавИзд.163Государствепиог по дела из3035, Москва, ) аз 249717ЦНИИГЛ Тираж 1134Совета Миисаров СССРоткрьпг Йская наб., д. 45 одписпос комитетабрсзсппй-35, Рауш иограрви, пр. Сапунова 3та 5 прижимается к обойме 1, муфта заклинится, и все ее детали вращаются как одно жесткое звено. При вращении обоймы 1 против часовой стрелки лента 5 несколько отходит от поверхности обоймы 1, и обойма 1 может свободно вращаться относительно наружной обоймы 2. Пружина 9 постоянно прижимает ленту 5 к поверхности обоймы 1 и обеспечивает надежное, безударное вклочение муфты, В реальных условиях невозможно точно вгядержать одинаковое расстояние между отверстиями под стержни 7 разных серег 6 в разных слоях ленты 5. Кроме того, в процессе деформации и износа поверхностей расстояние между этими отверстиями разных слоев ленты изменяется на разную величину, что мокет вызвать разгрузку некоторых слоев ленты и опасную перегрузку других (внешних) слоев ленты, Однако в предлагаемой муфте этого не происходит, так как поверхности перегруженных слоев ленты 5, сопрягающиеся со стержнем 7, могут сминаться. При этом эти слои ленты удлиняются на величину Л 1 (фиг. 3), что ведет к уменьшению усилий в этих слоях и увеличению усилий в других, менее нагруженных слоях ленты. Для уравновешивания с. л .,:уфта может содержат:э дга илц более ры.аг".зв -1 н лент 5. 1. Ленточная обгонная муфта Ефннцр,содержащая наружную ц внутреншою обоймы, охватывающую цх ленту, двуплечнй рь чаг с коротким и длинным глсчами, серьг. истержни, соединяющие ленту с двуплечцм ры, чагом, отличающаяся тем, гго, с цслысповышения надякностн муфты, лента выполнена составной из нескольких отделы;ых 15 слое,в.2, Муфта по п. 1, отлич ающаяся тс:что слой ленты, сопряженный со стерукнем, выполнен из легко сминаемого материала.3. Муфта по пп, 1 и 2, отличающаяся 20 тем, что один или несколько нижшх слоевленты, охватывающих внутреннюю обойму, соединены только с коротким плечом дву:лсчего рычага и вьполнены из материала с бс - лее высоким пределом прои;осгц, чем оста,- 25 ные слои.
