Формирователь импульсов на мдптарнзисторов

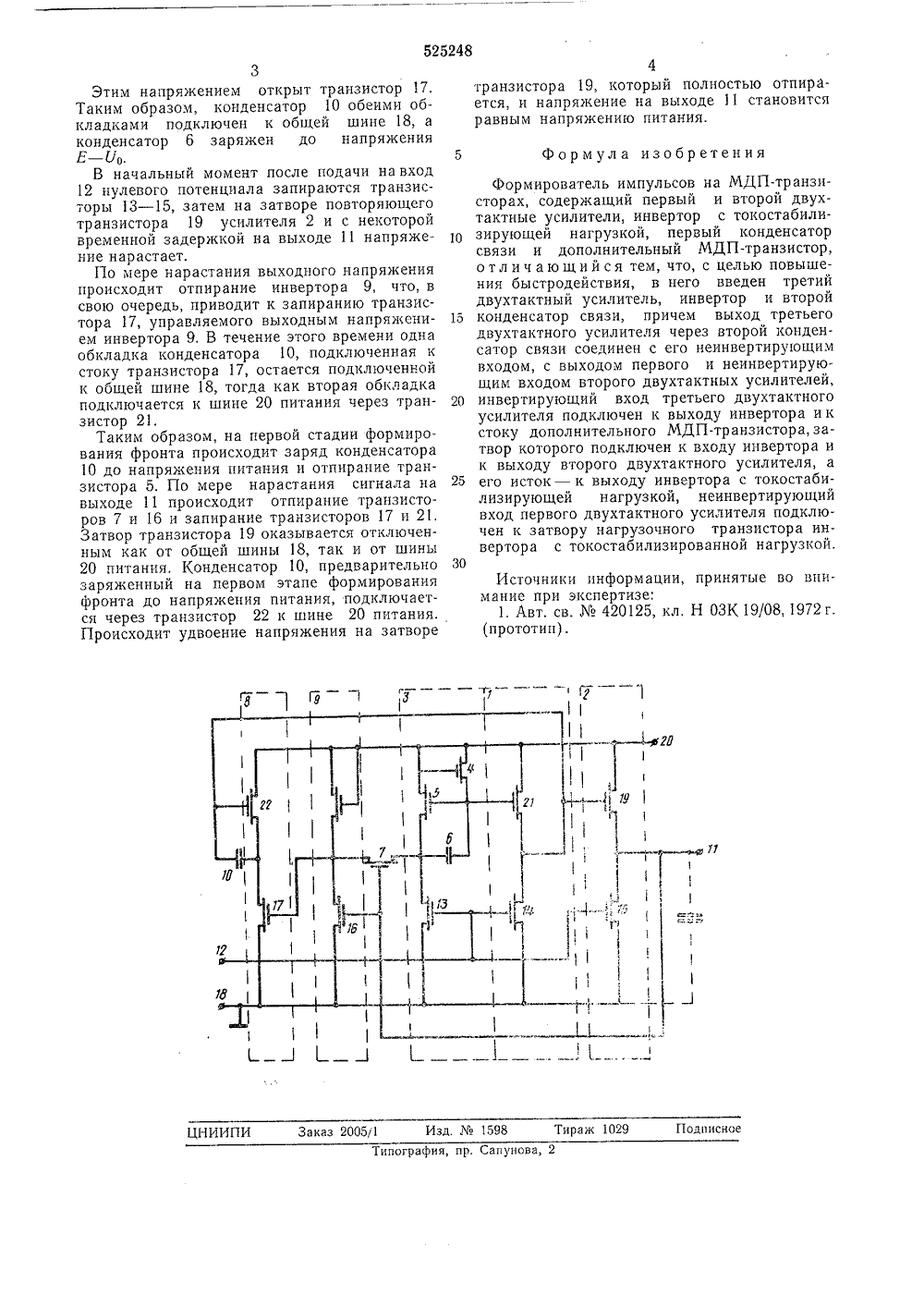

,111525248 ОПИСАНИЕ ИЗОБРЕТЕН ИЯ Союз Советских Социалистических Республик) 2 вки Государственный комите 23) Приоритет овета Министров СССРо делам изобретенийи открытий 53) .УДК 621.373.531. УсЪ инзбург ид еев аявитель(54) ФОРМИРОВАТЕЛЬ ИМПУЛ Изобретение относится к радиотехнике и может быть использовано в генераторах тактовых импульсов.Известен формирователь импульсов на МДП-транзисторах, содержащий первый и 5 второй двухтактные усилители, инвертор с токостабилизирующей нагрузкой, первый конденсатор связи и дополнительный МДП- транзистор 11.Однако этот формирователь имеет сравни тельно низкое быстродействие., С целью повышения быстродействия формирователя в него введен третий двухтактный усилитель, инвертор и второй конденсатор связи, причем выход третьего двухтакт ного усилителя через второй конденсатор связи соединен с его неинвертирующим входом, с выходом первого и неинвертирующим входом второго двухтактных усилителей, инвертирующий вход третьего двухтактного усилителя 20 подключен к выходу инвертора и к стоку дополнительного МДП-транзистора, затвор которого подключен к входу инвертора и к выходу второго двухтактного усилителя, а его исток - к выходу инвертора с токостабилизи рующей нагрузкой, неинвертирующий вход первого двухтактного усилителя подключен к затвору нагрузочного транзистора инвертора с токостабилизированной нагрузкой.На чертеже приведена принципиальная 30 электрическая схема формирователя. ОВ НА МДП-ТРАНЗИСТОРА Формирователь импульсов на МДП-транзисторах содержит двухтактные усилители 1 и2, инвертор 3 с токостабилизирующей нагрузкой, выполненной на транзисторах 4 и 5,конденсатор 6 связи, дополнительный МДПтранзистор 7, двухтактный усилитель 8, инвертор 9 и конденсатор 10 связи.Выход двухтактного усилителя 8 через конденсатор 10 соединен с его неинвертирующимвходом, с выходом усилителя 1 и с неинвер- .тирующим входом двухтактного усилителя 2.Инвертирующий вход усилителя 8 подключенк выходу инвертора 9 и к стоку транзистора7, затвор которого подключен к входу инвертора 9 и к выходу 11 двухтактного усилителя2, а его исток - к выходу инвертора 3 с токостабилизирующей нагрузкой. Неинвертирующий вход двухтактного усилителя 1 подключен к затвору нагрузочного транзистора 5инвертора 3,Формирователь импульсов на МДП-транзисторах работает следующим образом.В исходном состоянии на вход 12 подаетсявысокий уровень напряжения. Транзисторы13 - 15 открыты высоким входным напряжением. На выходе 11 находится низкий уровень напряжения, которым закрыты транзисторы 7 и 16. На стоке транзистора 16 напряжение близко к величине Е - Ио, где Е - напряжение источника питания; У, - пороговоенапряжение транзистора.525248 4транзистора 19, который полностью отпирается, и напряжение на выходе 11 становится равным напряжению питания. Формирователь импульсов на МДП-транзисторах, содержащий первый и второй двухтактные усилители, инвертор с токостабили зирующей нагрузкой, первый конденсаторсвязи и дополнительный МДП-транзистор, отличающийся тем, что, с целью повышения быстродействия, в него введен третий двухтактный усилитель, инвертор и второй 15 конденсатор связи, причем выход третьегодвухтактного усилителя через второй конденсатор связи соединен с его неинвертирующим входом, с выходом первого и неинвертирующим входом второго двухтактных усилителей, 20 инвертирующий вход третьего двухтактногоусилителя подключен к выходу инвертора и к стоку дополнительного МДП-транзистора, затвор которого подключен к входу инвертора и к выходу второго двухтактного усилителя, а 25 его исток - к выходу инвертора с токостабилизирующей нагрузкой, неинвертирующий вход первого двухтактного усилителя подключен к затвору нагрузочного транзистора инвертора с токостабилизированной нагрузкой.30 Источники информации, принятые во внимание при экспертизе:1, Авт. св.420125, кл, Н ОЗК 19/08, 1972 г. (прототип) .-1 ИИП аказ 2005/1 Изд.159 Тираж 1 одписиое Типография, пр. Сапуио 3Этим напряжением открыт транзистор 17. Таким образом, конденсатор 10 обеими обкладками подключен к общей шине 18, а конденсатор 6 заряжен до напряжения Е - Уо,В начальный момент после подачи на вход 12 нулевого потенциала запираются транзисторы 13 - 15, затем на затворе повторяющего транзистора 19 усилителя 2 и с некоторой временной задержкой на выходе 11 напряжение нарастает.По мере нарастания выходного напряжения происходит отпирание инвертора 9, что, в свою очередь, приводит к запиранию транзистора 17, управляемого выходным напряжением инвертора 9. В течение этого времени одна обкладка конденсатора 10, подключенная к стоку транзистора 17, остается подключенной к общей шине 18, тогда как вторая обкладка подключается к шине 20 питания через транзистор 21.Таким образом, на первой стадии формирования фронта происходит заряд конденсатора 10 до напряжения питания и отпирание транзистора 5. По мере нарастания сигнала на выходе 11 происходит отпирание транзисторов 7 и 16 и запирание транзисторов 17 и 21, Затвор транзистора 19 оказывается отключенным как от общей шины 18, так и от шины 20 питания. Конденсатор 10, предварительно заряженный на первом этапе формирования фронта до напряжения питания, подключается через транзистор 22 к шине 20 питания. Происходит удвоение напряжения на затворе Формула изобретения
