Формирователь прямоугольных импульсов

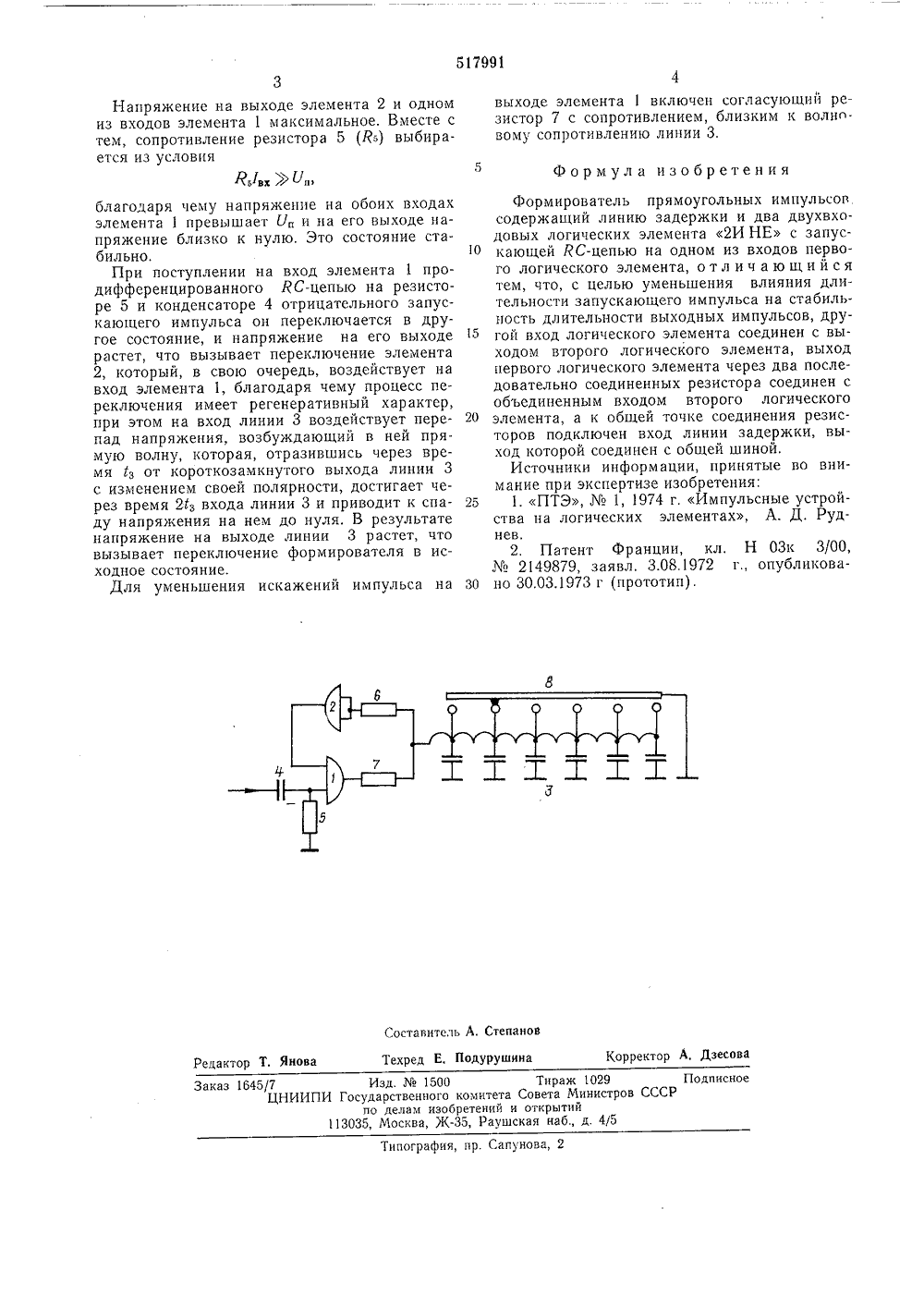

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ГГГГ ЯУ 99 Союз Советских Социалистических Республик(23) ПриоритетОпубликовано 15.06,76. Бюллетень М 2 ооета Министров ССо делам изобретгнии открытий 53) УДК 621,373.5(088.8) псания 23.08.7 та опубликования 72) Авторизобретения71) Заявитель В, П, Дьяконоьмоленский филиал Московского ордена Ленина энергетического института 4) ФОРМИРОВАТЕЛЬ ПРЯМОУГОЛЬНЫХ ИМПУЛЪСО сторон подключен вход линии задержки,ход которой соединен с общей шиной.Такой формирователь позволяет получитьдва парафазных импульса, длительность ко 5 торых не зависит от фронта запускающегоимпульса и равна удвоенной длительностиимпульса, формируемого известными устройствами с той же линией задержки.На чертеже приведена схема предлагаемо 10 го формирователя,Формирователь прямоугольных импульсовсодержит логические элементы 2 И - НЕ 1 и 2и линию 3 задержки. Один выход элемента 1через конденсатор 4 подключен к входу фор 15 мирователя, через резистор 5 - к общей шине, а другой вход - к выходу элемента 2, входы которого объединены и через последовательно соединенные резисторы 6 и 7 подключены к выходу элемента 1. К общей точке20 резисторов 6 и 7 подключен вход линии 3,один из выходов которой соединен через переключатель 8 с общей шиной,Формирователь работает следующим образом. В исходи ходе элеме жение на в вого (С,) резистора 6 0 Ювхпф где Р,х - входной ток элемента 2,Изобретение относится к радиоэлектронике и может использоваться для построения генераторов прямоугольных импульсов.Известны формирователи прямоугольных импульсов, содержащие логический элемент 2 И - НЕ с .апускающей ЯС-цепГ.ю на одном из вьГходов Г 1.Однако длительность формируемого импульса зависит от длительности фронта запускающего импульса.Известен формирователь прямоугольных импульсов, содержащий линию задержки и два двухвходоГзых логических элемента 2 И - НЕ с запускающей ЛС-цепью на одном из входов первого логического элемента 21.Недостатком известного формирователя является зависимость длительности формируе. мого импульса от длительности фронта запускающего импульса вследствие отсутствия регенеративного переброса формирователя в другое устойчивое состояние при запуске,С целью уменьшения влияния длительности запускающего импульса на стабильность длительности выходных импульсов в предлагаемом формирователе другой вход первого логического элемента соединен с выходом второго логического элемента, выход первого логического элемента через два последовательно соединенных резистора соединен с объединенным входом второго логического элемента, а к общей точке соединения резиом состоянии напряжение на вынта 1 равно нулю, поэтому напряходах элемента 2 меньше порогоблагодаря выбору сопротивления из условия517991 Формула изобретения Ювх7 л Составитель А. СтепановТехред Е, Подурушина Корректор А, Дзесова Редактор Т. Янова Заказ 1645/7 Изд.1500 Тираж 1029 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 Напряжение на выходе элемента 2 и одном из входов элемента 1 максимальное. Вместе с тем, сопротивление резистора 5 (Ж) выбирается из условия благодаря чему напряжение на обоих входах элемента 1 превышает Уи на его выходе напряжение близко к нулю, Это состояние стабильно.При поступлении на вход элемента 1 продифференцированного РС-цепью на резисторе 5 и конденсаторе 4 отрицательного запускающего импульса он переключается в другое состояние, и напряжение на его выходе растет, что вызывает переключение элемента 2, который, в свою очередь, воздействует на вход элемента 1, благодаря чему процесс переключения имеет регенеративный характер, при этом на вход линии 3 воздействует перепад напряжения, возбуждающий в ней прямую волну, которая, отразившись через время 1 з от короткозамкнутого выхода линии 3 с изменением своей полярности, достигает через время 21 з входа линии 3 и приводит к спаду напряжения на нем до нуля. В результате напряжение на выходе линии 3 растет, что вызывает переключение формирователя в исходное состояние.Для уменьшения искажений импульса на выходе элемента 1 включен согласующий резистор 7 с сопротивлением, близким к волновому сопротивлению линии 3. Формирователь прямоугольных импульсовсодержащий линию задержки и два двухвходовых логических элемента 2 И НЕ с запускающей ЛС-цепью на одном из входов первого логического элемента, о т л и ч а ю щ и й с я тем, что, с целью уменьшения влияния длительности запускающего импульса на стабильность длительности выходных импульсов, другой вход логического элемента соединен с выходом второго логического элемента, выход первого логического элемента через два последовательно соединенных резистора соединен с объединенным входом второго логического 20 элемента, а к общей точке соединения резисторов подключен вход линии задержки, выход которой соединен с общей шиной.Источники информации, принятые во внимание при экспертизе изобретения:25 1. ПТЭ,1, 1974 г. Импульсные устройства на логических элементах, А. Д. Руднев.2. Патент Франции, кл. Н 03 к 3/00,2149879, заявл. 3.08.1972 г опубликова но 30,03.1973 г (прототип).
