Установка для измельчения макулатуры

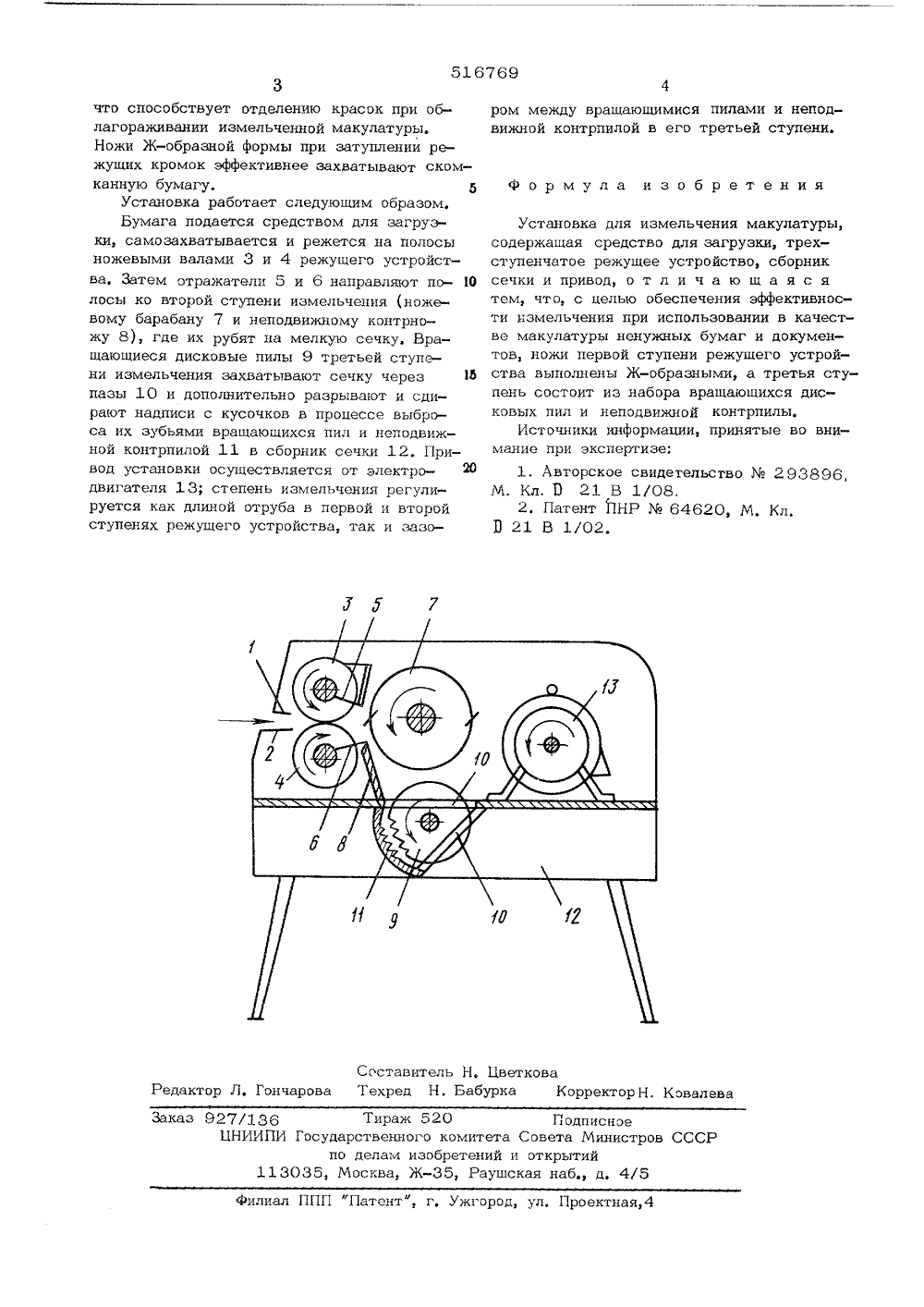

(11) 516769 Союз Советских Социалистицеских Республик(21) 2069031/12 51) М, Кл,о21 В 1 вки-осудврственный комитеСовета Министров СССРпо делам изаоретенийн открытий евь21 (53) УДК 676.12.02) Дата опубликования оп ия 21.06,77 72) Автор изобретен И. И. Кравченко 1) Заявител 64) УСТА 1-1 ОВК 1 1 ЗМЕ ЬЧЕ 1111 Я ."АКУЛАТУРЬ в качес ве макул "туры ненужных скомка ыхумаг и документов,ется это тем, что ножи первойступени режущего устройства выполненыЖ-образными, а третья ступень этого устройства сост.ит из набора врашаюшихся дкэвых п 11 л 1, не 11 эдвхо 1 ой коптрпилы.На чертеже схематично изображена предлагаемая установка, продольный разрез.Установка состоит из средства для загрузки, образованного верхней 1 и нижней2 неподвижными гуоками; трехступенчатогорежущего устоойства, включающего верхний3 и нижний 4 нокевые Ва 1 ы (перВая ступеньизмельчения): верхнего 5 и нижнего 6 отражателей, расголоженных между первой иВторой стпенью 11 змельчения; Вращающегосяножевого барабана 7 и неподвижного контрнэжа 8 (вторая ступень измельчения) набовращающихся дисковых пил 9, помещенныхв пазы 10, неподвижной контрпилы 11, сборника сечки 12 и привода,Вращающиеся дисковые пилы и неподвиж 1 смятых б ,эстига ис ра сп ективного измельче качестве макулатур ия при испольсмятой и чивают эффзовании в 1 енужнои бумагиобретения являетсо измельчения при документов, ооеспечение спользовании 5 скомканнэ Целью эффективная контрпил тмаги ез до Изобретение относится к установкам для измельчения макулатуры, в частности ненужных бумаг и документов, и предназначена для эксплуатации в условиях контор и канцелярий. 5Известна установка для измельчения бумажной макулатуры, содержащая устройство для загрузки, двухступенчатое режущее устройство, первач ступень которого предназначена для продольной резки макулатуры и вы- О полнена в виде двух режущих барабанов с ножами Н-эбразнэй формы, а вторая ступень - для поперечной резки макулатуры и выполнена в виде ножевого барабана и неподвижного контрножа, сборник сечки и привод 11. 15Известна также аналогичная установка, содерхсашая устройство для загрузки, трехступенчатое режущее устройство, сборник сечки и привэд 2.Однако известные установки не обе е дирают надписи с кусочков лнительного их измельчения516769 Составитель Н, ЦветковаРедактор Л, Гончарова Техред Н. Бабурка Корректор Н. Ковалева Заказ 927/136 Тираж 520 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д, 4/5Филиал ППП фПатентф, г, Ужгород, ул, Проектная,4 что способствует отделению красок при облагораживании измельченной макулатуры, Ножи Ж-образной формы при затуплении р жущих кромок эффективнее захватывают скомканную бумагу. 5Установка работает следующим образом, Бумага подается средством для загрузки, самозахватывается и режется на полосы ножевыми валами 3 и 4 режущего устройства, Затем отражатели 5 и 6 направляют по лосы ко второй ступени измельчения (ножевому барабану 7 и неподвижному контрножу 8), где их рубят на мелкую сечку, Вращающиеся дисковые пилы 9 третьей ступени измельчения захватывают сечку через б пазы 10 и дополнительно разрывают и сдирают надписи с кусочков в процессе выброса их зубьями вращающихся пил и неподвижной контрпилой 11 в сборник сечки 12. Привод установки осуществляется от электродвигателя 13; степень измельчения регулируется как длиной отруба в первой и второй ступенях режущего устройства, так и зазором между вращающимися пилами и неподвижной контрпилой в его третьей ступени. Формула изобретения Установка для измельчения макулатуры,содержащая средство для загрузки, трехступенчатое режущее устройство, сборниксечки и привод, о т л и ч а ю щ а я с ятем, что, с целью обеспечения эффективности измельчения при использовании в качестве макулатуры ненужных бумаг и документов, ножи первой ступени режущего устройства выполнены Ж-образными, а третья ступень состоит из набора вращающихся дисковых пил и неподвижной контрпилы,Источники информации, принятые во внимание при экспертизе:1, Авторское свидетельство293896,М. Кл. 0 21 В 1/08.2. Патент ПНР64620, М, Кл.П 21 В 1/02,
