Генератор импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 514416
Автор: Мойжес
Текст

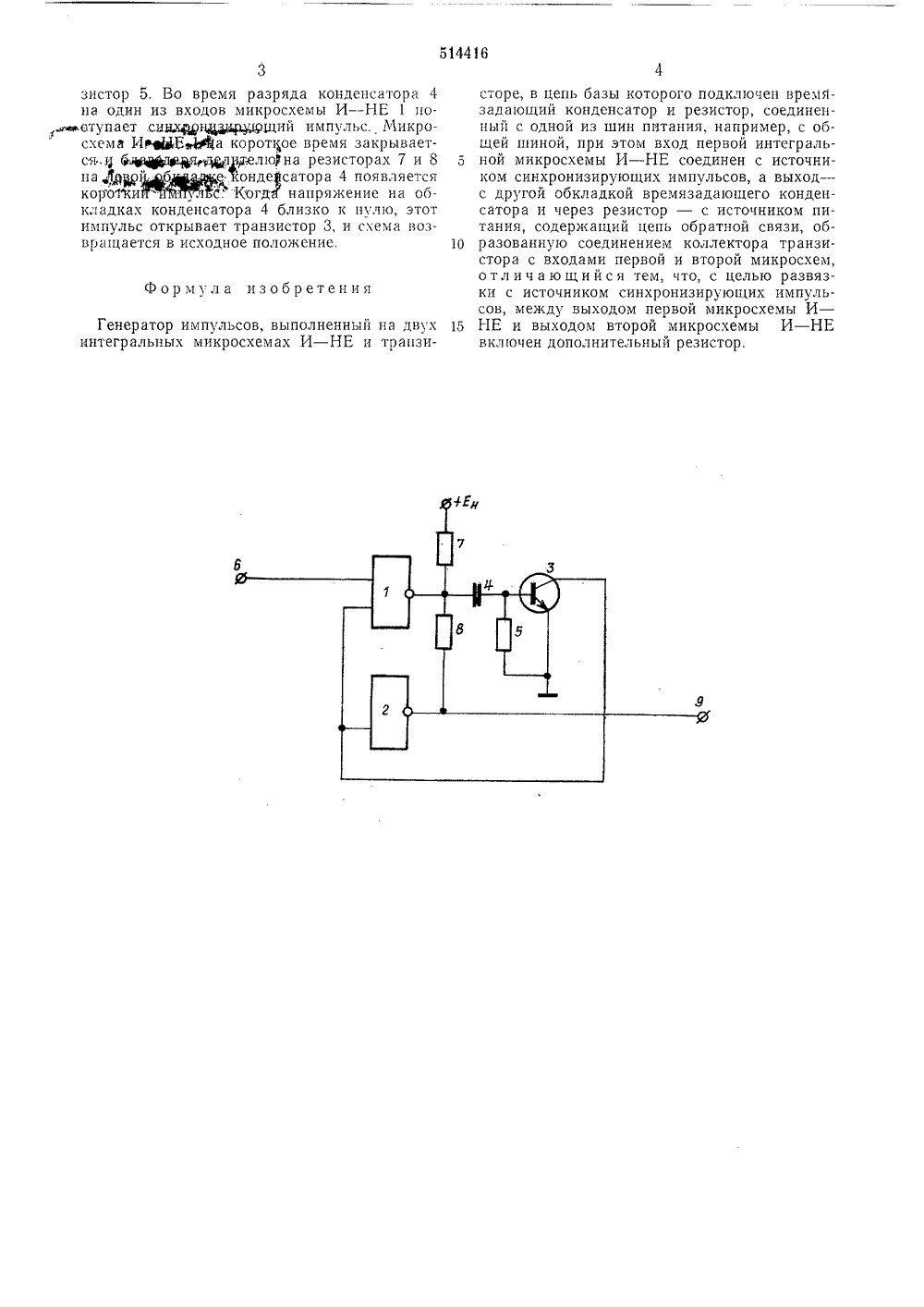

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ пп Я 446 Саиз Советских Социаонстических Ресвубвик(51) М КчН ОЗК 3/26 22) Заявлено 28.08.72 (21) 18254462 ем заявкис присоедин Государственный комите Совета Министров СССР 23) Приоритетпубликовано 15,05ага опубликовани) УД 73 летень18 по делам изобретений н открытий(71) Заявнтел но-исследовательский и проектный автоматизированным системам упр сесввзньш на по отраслевым ститу ения(54) ГЕНЕРАТОР ИМПУЛЬС н т зк л с ну ьсов. С целью п источником с жду Выходом выходом втор дополнительн На чертеж электрическат Генератор ные микросхеолучения развязинхронизирующипервой микросой микросхемыый резистор.с приведена1 схема устройстимпульсов содемыИ - НЕ 1 и китроиства с ульсов ме- И - НЕ и Е включен х ь хем И -ринципиальпая ва. ржит 2 тр интегральнзистор 3, 30 Изобретениеможет быть итора в устройсной техники.Известен генератор импульсов, выполненный а двух интегральных микросхемах И - НЕ и ранзисторе, в цепь базы которого подключен времязадающий конденсатор и резистор, соединенный с одной из шин питания, например с общей шиной, при этом вход первой инте- О гральной микросхемы Ив -НЕ соединен с ис-. тОЧПИКОМ СИПХрОПИЗИруЮПИХ ИМПуЛИСОВ, а ВЫ. ход - с другой оокладкой времязадающего конденсатора и через резистор - с исто ником питания, содержащий цепь обратной свя зи, образованную соединением коллектора транзистора с входами первой и второй микросхем,Однако и относится к радиотехникеспользовано в качестве генератвах автоматики и вычислитель звестное устроиство не имеет разсточником синхронизирлощих им в цепь базы которого включен времязадающий конденсатор 4 и резистор 5, соединенный с одной из шин питания, например с общей шиной источника питания. Вход интегральной микросхемы И - НЕ 1 соединен с источником синхронизирующих импульсов, подключаемым к клемме 6, а выходс другой обкладкой времязадающего конденсатора 4 и через резистор-- с источником питания. Генератор импульсов содержит цепь обратной связи, образованную соединением коллектора транзистора 3 с входамн микросхем И - НГ 1 и 2.Между выходамп микросхем И - Ни 2 включен резистор 8.Выходом устройства является клемма 9, соединешгая с выходом микросхемы И - НЕ 2.Генератор импульсов работает следующим образом.В одном из состояний транзистор 3 открыт. Благодаря обратной связи с него микросхемы 1 и 2 закрыты, а конденсатор 4 заряжается через резистор 7 и базо-эмпттерный переход транзистора 3, нри этом транзистор 3 поддерживается в открытом состоянии зарядным током конденсатора 4. По окончании заряда конденсатора 4 транзистор 3 закрывается, так как величппа разрядного резистора 5 Очень велика ,О - 20 МОм), прп этом микросхемы И - НЕ 1 и 2 открываются, и конденсатор 4 разряжается через микросхему И - НЕ 1 и ре 3зистор 5. Во время разряда конденсатора 4 на один из входов микросхемы И - НЕ 1 по- . отупает сьцахщ)щрццдцций импульс. Микросхема ИафйЬ 4 Ф 4 а короткое время закрывается" я ФЮ 4 фдФцягцщжлюна резисторах 7 и 8 наурр б е конденсатора 4 появляется короткисС Когда напряжение на обкладках конденсатора 4 близко к нулю, этот импульс открывает транзистор 3, и схема возвращается в исходное положение.Формула изобретенияГенератор импульсов, выполненный на двух интегральных микросхемах И - НЕ и транзи 514416 сторе, в цепь базы которого подключен время- задающий конденсатор и резистор, соединенный с одной из шин питания, например, с общей шиной, при этом вход первой интегральной микросхемы И - НЕ соединен с источником синхронизирующих импульсов, а выход - с другой обкладкой времязадающего конденсатора и через резистор - с источником питания, содержащий цепь обратной связи, образованную соединением коллектора транзистора с входами первой и второй микросхем, отличающийся тем, что, с целью развязки с источником синхронизирующих импульсов, между выходом первой микросхемы И - НЕ и выходом второй микросхемы И - НЕ включен дополнительный резистор,
СмотретьЗаявка
1825446, 28.08.1972
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНЫЙ ИНСТИТУТ ПО ОТРАСЛЕВЫМ АВТОМАТИЗИРОВАННЫМ СИСТЕМАМ УПРАВЛЕНИЯ
МОЙЖЕС АЛЕКСАНДР ЛАЗАРЕВИЧ
МПК / Метки
МПК: H03K 3/027, H03K 3/26
Опубликовано: 15.05.1976
Код ссылки
