Генератор импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 511677
Авторы: Житина, Никулин, Стрельников
Текст

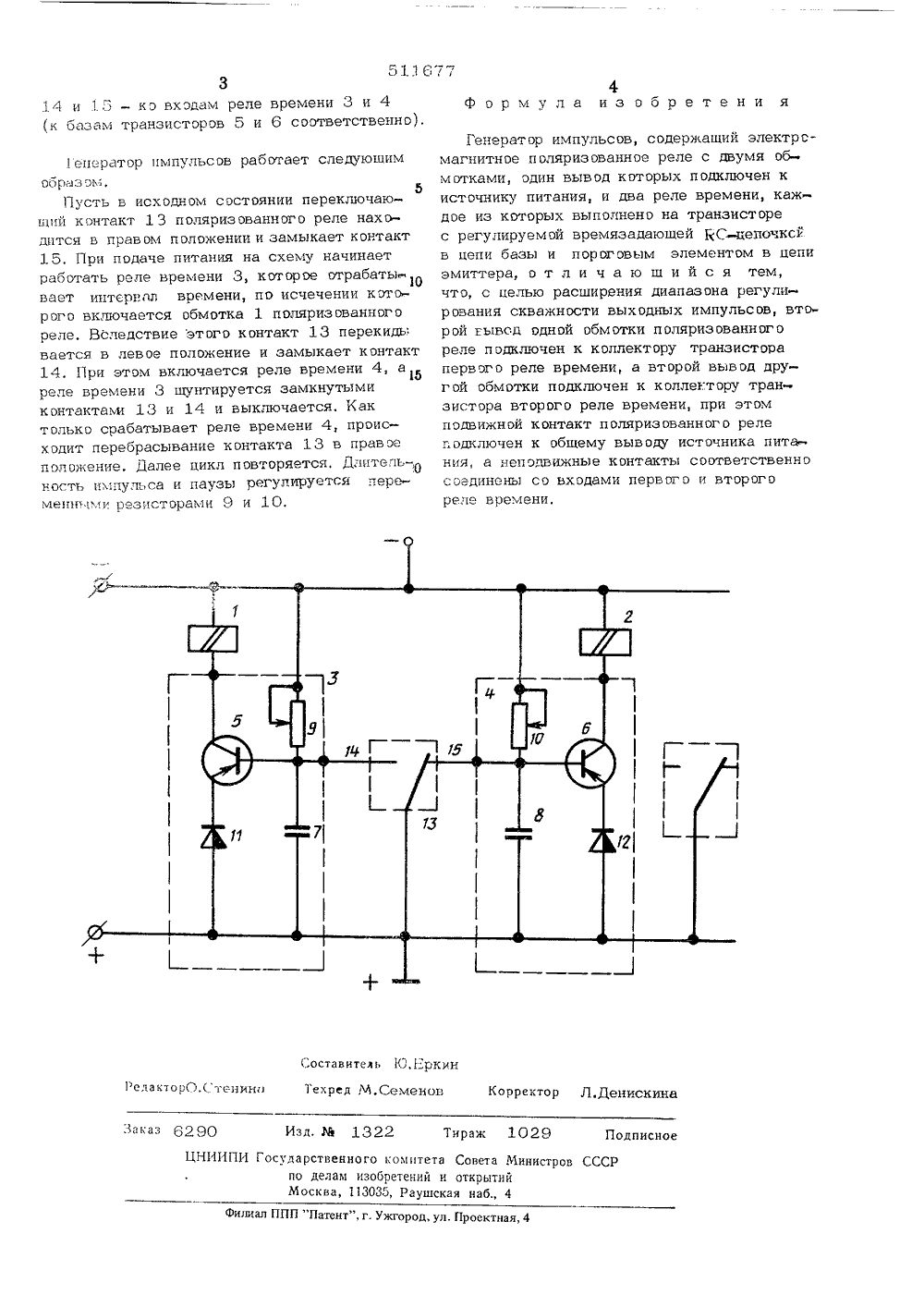

ОПИСАНИЕ(11)5116 ПИЗОБРЕТЕН ИЯ Союз СоветскихСоциалистическихРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(45) Дата опубликования опнсаниЫ 1,10.76 сударственныи комит авета Министров ССС по делам нзооретенийн открытий) ГЕНЕР ИМ ПУЛЬСО адиотехникет ойствах ое дине ремен На чертеже приведена принципиальная элек. еская схема генератора,Генератор импульсовн ое и оляриз ованн ое родин выв од к оторых содержит электромагле с обмотками 1,одключен к отрицальном люсу источника питан реле вре зисторах мени 3 и 4, вы 5, 6 с времяза стоящими из ко олненные на транаюшими КС-цепочв 7,8 и ответственн в базовые иттерные нденсатор 10 со включеньеременных резисторов 9Времязадаюшие цеп очки епи трансформаторов 5, епи транзисторов 5, 6 лементы 11, 12 соотве чены пороговые тственн о,Второй в ле подклю вод обмотки 1 ен к коллектору поляриз ованн ог о транзистора 5,коллектору такт (переклю общему выводу ные контактыа второи вы транзистора чающий) 13 вод обмотки 6. Подвижн реле подклютания, а не 2 к й кон ист очника дви Изобретение относится к р иможет быть использовано в ус р аветоматики,Известен генератор импульсов, содержащийэлектромагнитное поляризованное реле с двумя оботками, один вывод которых подключенк источнику питания, и два реле времени,каждое из которых выполнено на транзисторес регулируемой времязадаюшей КГ цепочкой рфцепи базы и порогсвым элементом в цепиэмиттера.Однако известный генератор обладает узким диапазоном регулирования скважностивыходных импульсов.Целью изобретения является расширениедиапазона регулирования скважности выходныхимпульс овДля этого второй выход одной обмоткиполяризованного реле подключен к коллекторутранзистора первого реле времени, а второйвывод другой обмотки подключен к коллектору транзистора второго реле времени, чриэтом подвижной контакт поляризованного релеподключен к общему выводу источника питания, а нз-одвижные контакты соответственно 2 со входами первого и второго реле511 677 реле времени,Составитель Ю,ЕркинТехред М.Семенов Корректор Л.Денискина РедакторО.Степины Заказ 6290 Изд, И 1322 Тираж 1029 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, 113035, Раушская наб., 4 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 3.14 и 15 - кэ вхэдам реле времени 3 и 4(к базам транзисторов 5 и 6 соответственно).еператор импульсов работает следующимобраз эм,бПусть в исходном состоянии переключающий контакт 13 поляризованного реле находится в правом положении и замыкает контакт15, При подаче питания на схему начинаетработать реле времени 3, которое отрабатывает интервал времени, по исчечении которого включается обмотка 1 поляризованногореле, Вследствие этого контакт 13 перекидьвается в левое положение и замыкает контакт14. При этом включается реле времени 4,селе времени 3 шунтируется замкнутымиконтактам 13 и 14 и выключается. Кактолько срабатывает реле времени 4, происходит перебрасывание контакта 13 в правоеи ол ожение. Далее цикл повторяется, Длитель-,Оность импульса и паузы регулируется перемепнтях,и Резисторами 9 и 10. формула из обретени я Генератор импульсов, содержащий электромагнитное поляризованное реле с двумя обмотками, один вывод которых подключен к источнику питания, и два реле времени, каждое из которых выполнено на транзисторе с регулируемой времязадаюшей йС-цепочксв в цепи базы и порогэвым элементом в цепи эмиттера, отличающийся тем, что, с целью расширения диапазона регулирования скважности выходных импульсов, втор ой вывод одной обм отки и оляриз ованн ог о реле подключен к коллектору транзистора первого реле времени, а второй вывод другой обмотки подключен к коллектору тран зистора второго реле времени, при этом подвижной контакт поляризованного реле эдключен к общему выводу источника питания, а непэдвижные контакты соответственно соединены со входами первого и второго
СмотретьЗаявка
1755423, 02.03.1972
ПРЕДПРИЯТИЕ ПЯ Г-4213
СТРЕЛЬНИКОВ БОРИС ИВАНОВИЧ, НИКУЛИН МИХАИЛ ФЕДОРОВИЧ, ЖИТИНА ЛЮДМИЛА ХРИСТОФОРОВНА
МПК / Метки
МПК: H03K 1/02
Опубликовано: 25.04.1976
