Преобразователь временных интерва-лов в цифровой код

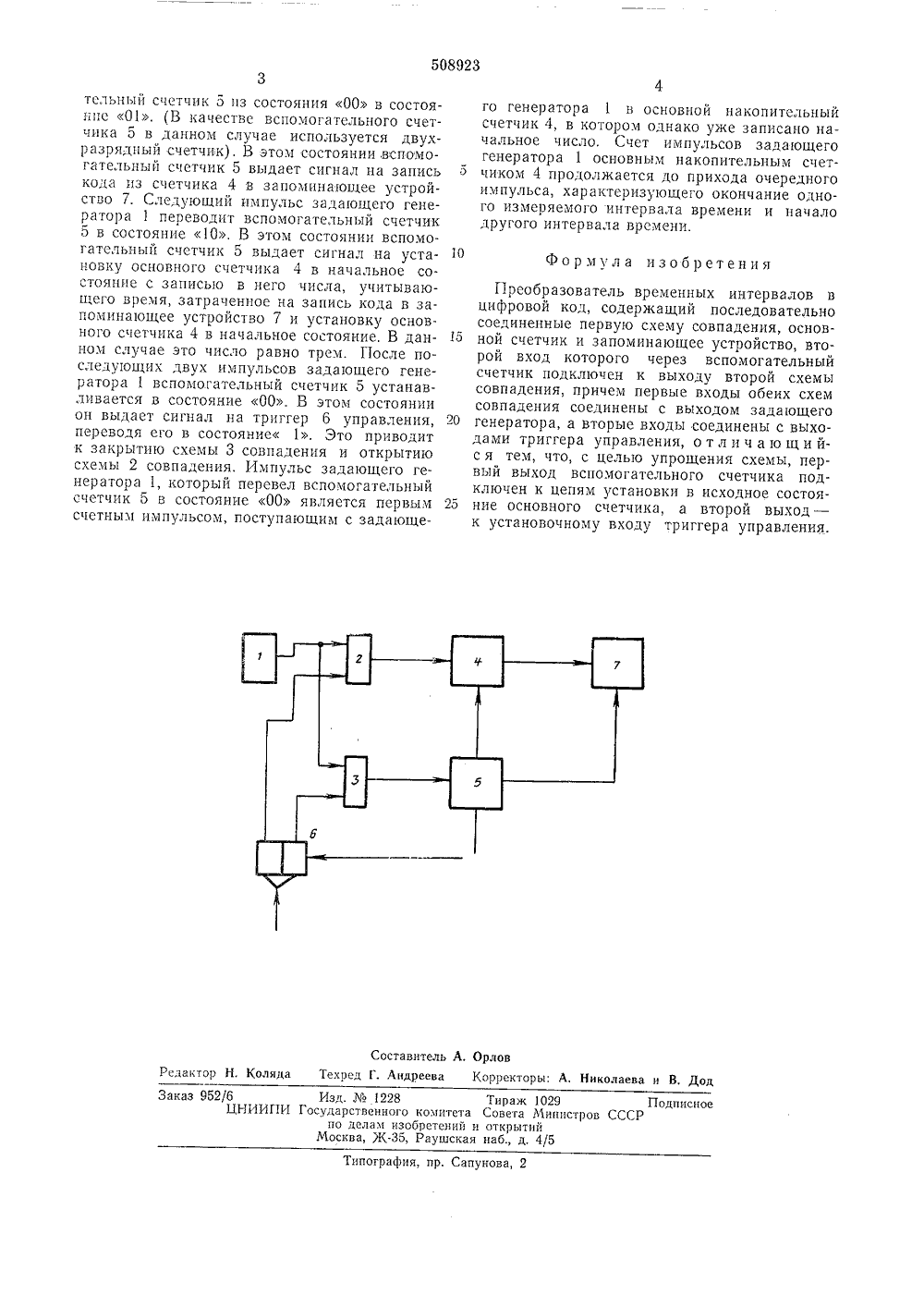

Союз Советских Социалистических Республик(23) Приор сударственныи комит овета Министров СССРо делам изобретений публиковано 30.03,76. Бюлл12 ДК 621 317 7(088.8) и открытий икования описания 19,05.76 ата 2) Автор изобретени К. Майо 71) Заявител) ПРЕОБРАЗОВАТЕЛЬ ВРЕМЕННЪХ ИНТЕРВАЛО В ЦИФРОВОЙ КОДИзобретение относится к области измерительной техники и автоматики и может быть использовано в приборах для измерения и сигнализации температур.Известен преобразователь временных интервалов в цифровой код, содержащий последовательно соединенные первую схему совпадения, основной счетчик и запоминающее устройство, второй вход которого через вспомогательный счетчик подключен к выходу второй схемы совпадения, причем первые входы обеих схем совпадения соединены с выходом задающего генератора, а вторые входы соединены с выходами триггера управления,Известный преобразователь обладает повышенной сложностью, так как имеет два многоразрядных накапливающих счетчика,Целью изобретения является упрощение схемы преобразователя.Цель достигается тем, что первый выход вспомогательного счетчика подключен к цепям установки в исходное состояние основного счетчика, а второй выход - к установочному входу триггера управления,На чертеже представлена структурная схема преобразователя,Она состоит из задающего генератора 1, схем 2, 3 совпадения, многоразрядного накопительного счетчика 4, вспомогательного счетчика 5, триггера б управления, запоминающего устройства 7,Задающий генератор 1 соединен через схемы 2, 3 совпадения с входами основного многоразрядного накопительного счетчика 4 и вспомогательного счетчика 5, Вторые входы 5 схем 2, 3 совпадения подключены к выходамтриггера 6 управления, вход которого является входом преобразователя, Выходы основного счетчика 4 подключены к входу запоминающего устройства 7. Первый выход вспо могательного счетчика 5 подключен к цепямпереноса кода из счетчика 4 в запоминающее устройство 7, второй его выход подключен к цепям установки счетчика 4 в начальное состояние, а третий выход соединен с входом 15 установки в 1 триггера 6 управления. Выходы вспомогательного счетчика 5 образованы тремя схемами И, подключенными к выходам его триггеров, которые на чертеже не показаны,20 Устройство работает следующим образом.С приходом очередного импульса, характеризующего окончание предыдущего интервала времени и начало следующего интервала времени, триггер б устанавливается в со стояние О. При этом схема 2 совпадения закрывается, а схема 3 совпадения открывается. Последующие импульсы задающего генератора 1 проходят на вход вспомогательного счетчика 5 и не проходят на вход основного 30 счетчика 4. Первый последующий импульсзадающего генератора 1 переводит вспомога508923 10 Формула изобретения Составитель А. Орлов едактор Н. Коляда Текред Г. Андреева Корректоры: А, Николаева и В. Дод8 Тираж 1029го комитета Совета Минпсзобретений и открытий35, Раушская наб д, 4/5 Изд.122 сударственн по делам Москва, Ж6ЦНИИП каз Подписноеов СССР ипография, пр. Сапунова тельный счетчик 5 нз состояния 00 в состоя.не 01. (В качестве вспомогательного счетчика 5 в данном случае используется двух- разрядный счетчик), В этом состоянии,вспомогательный счетчик 5 выдает сигнал на запись кода из счетчика 4 в запоминающее устройство 7. Следующий импульс задающего генератора 1 переводит вспомогательный счетчик 5 в состояние 10, В этом состоянии вспомогательный счетчик 5 выдает сигнал на установку основного счетчика 4 в начальное состояние с записью в него числа, учитывающего время, затраченное на запись кода в запоминающее устройство 7 и установку основного счетчика 4 в начальное состояние, В данном случае это число равно трем. После последу 1 ощих двух импульсов задающего генератора 1 вспомогательный счетчик 5 устанавливается в состояние 00. В этом состоянии он выдает сигнал на триггер б управления, переводя его в состояние 1. Это приводит к закрытию схемы 3 совпадения и открытию схемы 2 совпадения. Импульс задающего генератора 1, который перевел вспомогательный счетчик 5 в состояние 00 является первым счетным импульсом, поступающим с задающего генератора 1 в основной накопительный счетчик 4, в котором однако уже записано начальное число. Счет импульсов задающего генератора 1 основным накопительным счето чиком 4 продолжается до прихода очередногоимпульса, характеризующего окончание одного измеряемого интервала времени и начало другого интервала времени. Преобразователь временных интервалов вцифровой код, содержащий последовательно соединенные первую схему совпадения, основ ной счетчик и запоминающее устройство, второй вход которого через вспомогательный счетчик подключен к выходу второй схемы совпадения, причем первые входы обеих схем совпадения соединены с выходом задающего 20 генератора, а вторые входы соединены с выходами триггера управления, о т л и ч а ю щ и йс я тем, что, с целью упрощения схемы, первый выход вспомогательного счетчика подключен к цепям установки в исходное состоя ние основного счетчика, а второй выход -к установочному входу триггера управления.
