Способ управления тепловым режимомпараллельно работающих вращающихсяпечей

ZIP архив

Текст

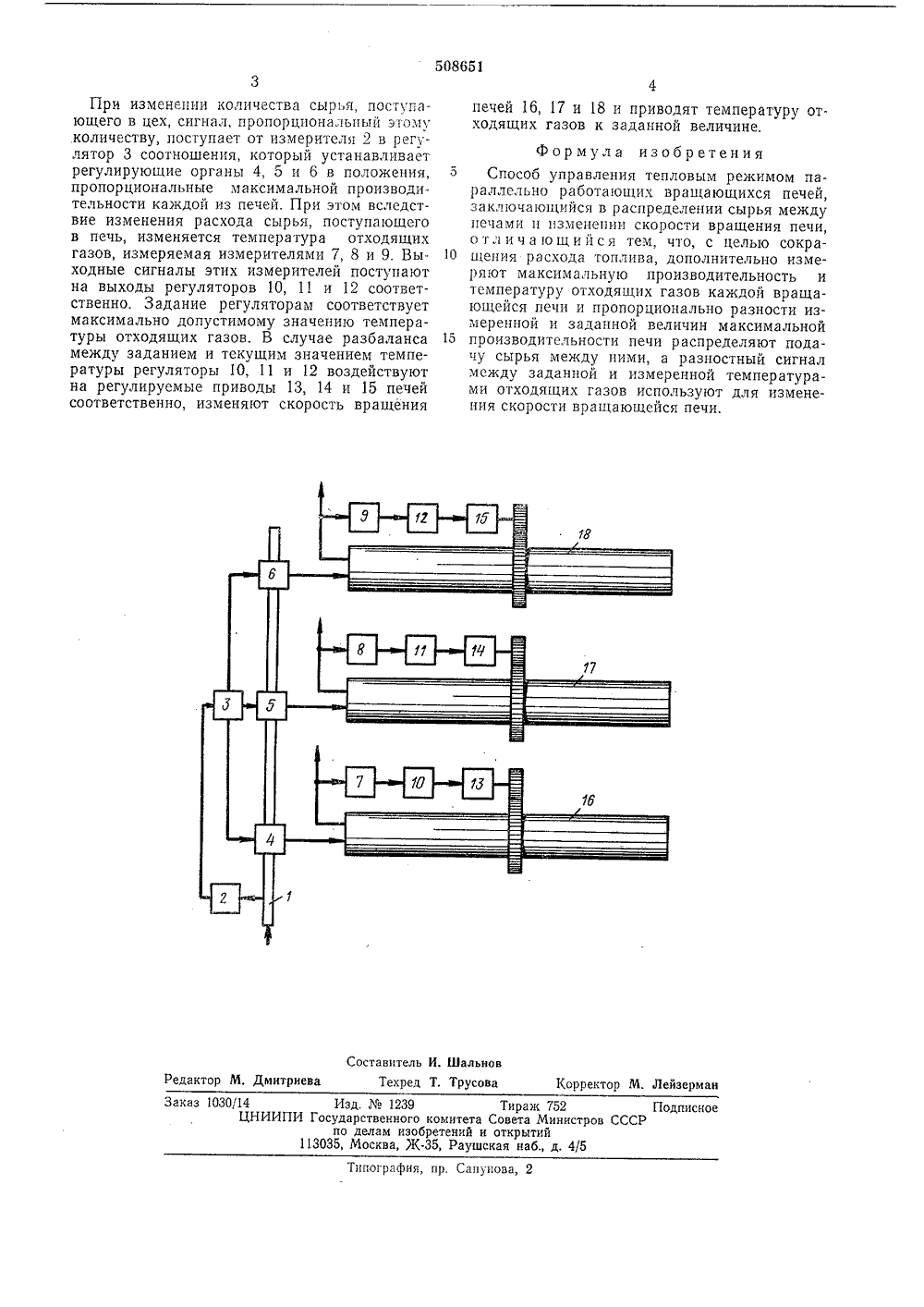

О П И С АН"И.Е ИЗОБРЕТЕНИЯ р 1 508651 Союз Советских Социалистических Республик(51) М Кч а Г 27 Р 19/00С 04 В 7/44 заявкип исоедин Государственный коми(23) Приорите та Минноров СССРделам изобретений 53) УДК 66.041.9(0 юллетень1 публиковано 30.03.7 тнрыт Дата опубликования описания 11.05.76 2) Авторы изобретен леваныи М, СильныМ, Б. Ляндрес, Я. Д. Ганзбург, Б, И. Мазур, Б, А, МГ. Медведков, В. Д. Рывкин, П. А. Соколинский, В.и М. И. УльяновВсесоюзный научно-исследовательский и проектныйалюминиевой, магниевой и электродной промышлеи Павлодарский алюминиевый завод Заявители нституности ПЛОВЫМ РЕЖИМОМ РАЩАЮЩИХСЯ ПЕЧЕ(54) СПОСОБ УПРАВЛЕНИЯПАРАЛЛЕЛЬНО РАБОТАЮЩИ распределяют подаразностный сигнал енной температурачьзуют для изменея печи. печи ими, а изме в испо ающеГпроизводительнос чу сырья между между заданной ми отходящих га ния скорости вра Цель изо лива.Это дости меряют мак температур ющейся печ меренной и что дополнительно изпроизводительность игазов каждой вращационально разности извеличин максимальной гается темсимальнуюотходя щии и пропорзаданной Изобретение относится к способам оптимального распределения нагрузок между параллельно работающими вращающимися печами и может быть применено на предприятиях цветной металлургии и в химической промышленности.Известен способ управления тепловым режимом параллельно работающих вращающихся печей, заключающийся в распределении сырья между печами и изменении скорости вращения печи.Однако при использовании известного способа поверхность теплообмена и коэффициент теплопередачи изменяются при изменении количества перерабатываемого сырья. Для того чтобы определить эти величины, требуются большие затраты времени, а поскольку количество сырья, которое необходимо переработать, изменяется на действующих заводах сравнительно часто из-за плановых и аварийных остановок оборудования, использование известного способа распределения сырья становится невозможным.бретения - сократить расход тоиНа чертеже изображено устройство, предназначенное для реализации способа управления тепловым режимом параллельно работа ющих вратцающихся печей.Устройство содержит транспортер 1 подачисырья в цех, измеритель 2 расхода сырья, регулятор 3 соотношения, регулирующие органы 4, 5, и 6 подачи сырья в печи, измерители 7, 8 15 и 9 температуры отходящих газов, автоматические регуляторы 10, 11 и 12 и регулируемые приводы 13, 14 и 15 вращающихся печей 16,17 и 18.Устройство работает следующим образом.20 Сырье, поступающее в цех по транспортеру1, измеряют весоизмерителем 2 и распределяют между печами 16, 17 и 18 регулятором 3 соотношения путем воздействия на регулирующие органы 4, 5 и 6.25 Температуру отходящих газов каждой извращаюгцихся печей 16, 17 и 18 измеряют соответственпо измерителями 7, 8 и 9, выходные сигналы которых подают на регуляторы 10, 11 и 12, управляющие скоростью вращения при водов 13, 14 и 15 печей соответственно,ектор М. Лейзерма Реда Подписно ипография, пр. Сапунова, 2 При изменении количества сырья, поступающего в цех, сигнал, пропорциональный эгому количеству, поступает от измерителя 2 в регулятор 3 соотношения, который устанавливает регулирующие органы 4, 5 и 6 в положения, пропорциональные максимальной производительности каждой из печей. При этом вследствие изменения расхода сырья, поступающего в печь, изменяется температура отходящих газов, измеряемая измерителями 7, 8 и 9. Выходные сигналы этих измерителей поступают на выходы регуляторов 10, 11 и 12 соответственно. Задание регуляторам соответствует максимально допустимому значению температуры отходящих газов. В случае разбаланса между заданием и текущим значением температуры регуляторы 10, 11 и 12 воздействуют на регулируемые приводы 13, 14 и 15 печей соответственно, изменяют скорость вращения аказ 1030/14 Изд. Мо 1239 ЦНИИПИ Государственного по делам изоб 113035, Москва, Жпечей 1 б, 17 и 18 и приводят температуру отходящих газов к заданной величине. Формула изобретения 5 Способ управления тепловым режимом параллельно работающих вращающихся печей, зак,почающийся в распределении сырья между печами и изменении скорости вращения печи, отличающийся тем, что, с целью сокра щения расхода топлива, дополнительно измеряют максимальную производительность и температуру отходящих газов каждой вращающейся печи и пропорционально разности измеренной и заданной величин максимальной 15 производительности печи распределяют подачу сырья между ними, а разностный сигнал между заданной и измеренной температурами отходящих газов используют для изменения скорости вращающейся печи. Тираж 752итета Совета Министров СССений и открытийРаушская наб., д. 4/5

Смотреть

Заявка

2076939, 25.11.1974

ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙИ ПРОЕКТНЫЙ ИНСТИТУТ АЛЮМИНИЕВОЙ, МАГНИЕВОЙ И ЭЛЕКТРОДНОЙ ПРОМЫШЛЕННОСТИ, ПАВЛОДАРСКИЙ АЛЮМИНИЕВЫЙ ЗАВОД

ЛЯНДРЕС МАКС БОРИСОВИЧ, ГАНЗБУРГ ЯКОВ ДАВЫДОВИЧ, МАЗУР БОРИС ИГНАТЬЕВИЧ, МАЛЕВАНЫЙ БОРИС АЛЕКСЕЕВИЧ, МЕДВЕДКОВ РУСЛАН ГРИГОРЬЕВИЧ, РЫВКИН ВЛАДИМИР ДАВИДОВИЧ, СОКОЛИНСКИЙ ПЕТР АЛЕКСАНДРОВИЧ, СИЛЬНЫХ ВАЛЕНТИНА МИХАЙЛОВНА, УЛЬЯНОВ МИХАИЛ ИВАНОВИЧ

МПК / Метки

МПК: F27D 19/00

Метки: вращающихсяпечей, работающих, режимомпараллельно, тепловым

Опубликовано: 30.03.1976
