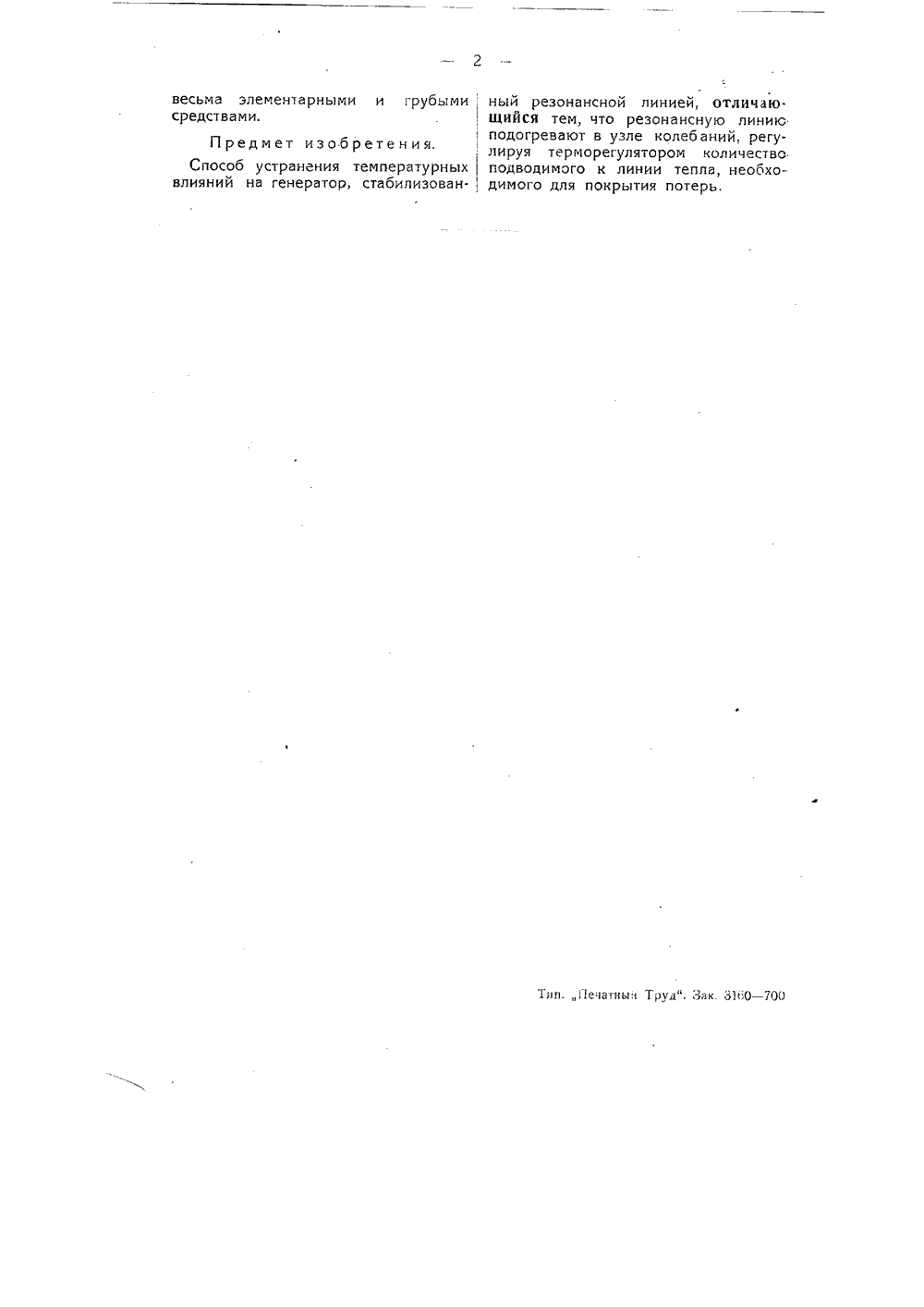

Способ устранения температурных влияний на генератор

Номер патента: 1494199

Опубликовано: 15.07.1989

Автор: Дюков

МПК: H03B 5/32

Метки: генератор, кварцевый, компенсацией, температурной

...регистре 11 на новые, при этом, если статическая характеристика датчика 8 сместилась параллельно первоначальной, с течением времени код; хранящийся в втором регистре 1 1, не будет равен коду, хранящемуся в первом регистре 10, по 30 этому код коррекции на выходе вычитателя 12 постоянно прибавляется к коду АЦП 9, компенсируя уход статической характеристики датчика 8.35Таким образом, так как температурная стабильность ТЧХ кварцевых резонаторов 2 и 4 намного выше стабильности ссатической характеристики датчика 8, в первый раз, когда температура Т становится равной значению Т запоминаются показания датчика 8, преобразованные в цифровую форму, а затем, в последующие моменты времени, имея опорную точку, при Т = Топре деляют показания...

Номер патента: 675610

Опубликовано: 25.07.1979

Авторы: Ваньков, Дмитриенко, Рябуха, Троцай

МПК: H04B 3/44

Метки: временного, кабельных, линиях, повреждения, подводных, связи, устранения

...временного устранения повредения наподводных кабельных лнннйх .связи заключается в том, что напряжение постоянного тока изменяют на оковечных станциях 1 и 2 с помощью устройств дистанционного питания 3 н 4 таким образом, что нулевой потенциал отнсительно земли перемещается от станции1 Ьо станции 2,Одновременно с изменением напряжения постоянного тока, предназначенногодля питания подводных усилителей 5,измеряют псофометром 6 суммарный уро, Ка емеш рихоКорректор М. Виг Редакт 0 Тираж 774 ПодписноеИЙПЙ Государственного комитета СССРпо делам изобретений и открытийМосква, Ж 35, Раушская наб., д, 4/5 каэ 43 я, 4 иал ППП фПатентф г, Ужгород, ул67561:, -евейь шумасигнал помехи искровогоразряда + шумы магистрали) в...

Номер патента: 369543

Опубликовано: 01.01.1973

Авторы: Домеников, Лагуновский, Яремчук

МПК: G04F 10/06

Метки: времени, задержки, измеритель, линий, малыми, недиспергирующих, потерями

...б включен сумматор 4. 30 2Измеритель времени задержки недпспергирующих линий задержки с малыми потерями работает следующим образом.Сигнал с генератора 1 модулирующего напряжения, представляющий собой пилообразное напряжение, синхронно управляет частотой генератора 2 качающейся частоты и разверткой луча визуального индикатора 3 по горизонтали. Выходной сигнал с генератора 2 качающейся частоты, представляющий собой сигнал линейно-изменяющейся частоты в определенном диапазоне частот, подается на сумматор 4, который служит для согласования выходного сопротивления генератора качающейся частоты 2 с волновым сопротивлением измеряемой линии задержки 5. К выходу сумматора присоединяется разомкнутая на конце измеряемая линия задержки б....

Номер патента: 486496

Опубликовано: 30.09.1975

Авторы: Белов, Бултышкин, Дереш, Дорохин, Петров, Петросян, Седов, Умов

МПК: H05K 3/00

Метки: автоматическая, линия, нанесения, покрытий

...43 (43 - 43 г), на входы которых подключены программные реле времени 44. Входы программных реле времени 44 подключены к концевым выключателям 31, 19, 20 и 21, установленным на рабочих позициях питателя 39 и механизма перемещения 40.Концевой выключатель 35 рабочей позиции накопителя 41 подключен непосредственно к клапану 43 з управления транспортером н акопителя.Программа задания технологического цикла программных реле времени 44 производится с помощью переключателей установки 45. С целью ликвидации возможных люфтов механизмов, пробуксовок электромагнитных муфт 34, 23, 7 и установки кривошипно-шатунных механизмов 9, танспортеров накопителя и питгтеля в исходное состояние на валы 36, 26 и ось 8 перечисленных устройств посажены...

Номер патента: 956041

Опубликовано: 07.09.1982

Авторы: Ганкин, Голубицкая, Кулагов, Мануленко, Отопковь, Панасюк

МПК: B05C 1/08

Метки: автоматическая, линия, мелких, нанесения, отдельные, покрытия, участки

...работе вытяжной венти- ляции. Сушильные камеры 7 и 11 имеют25 системы обогрева, контроля и регулирования температур. Охлаждениеиэделий в камере 12 охлаждения также обеспечивается за счет подсосавоздуха из помещения при работе выЗО тяжной вентиляции, подключенной кпатрубку 54,Устройство для съема готовых иэделий 13 состоит из стойки 55, накоторой установлен регулируемый на 35 клонный склиз 56 с пазами 57 и кулачками 58, обеспечивающими вертикальный отрыв - съем изделий с ленточного транспортера 1 и сброс их втару 59,40 Узел 16 замочки состоит из ванны60 с рабочим раствором, смачивающих валиков 61, направляющих 62,эксцентрика 63 для подъема ванныв рабочее положение или для опуска 45 ния ее с рукояткой 64.Устройство 14 для...
