Формирователь линейно-изменяющегося напряжения

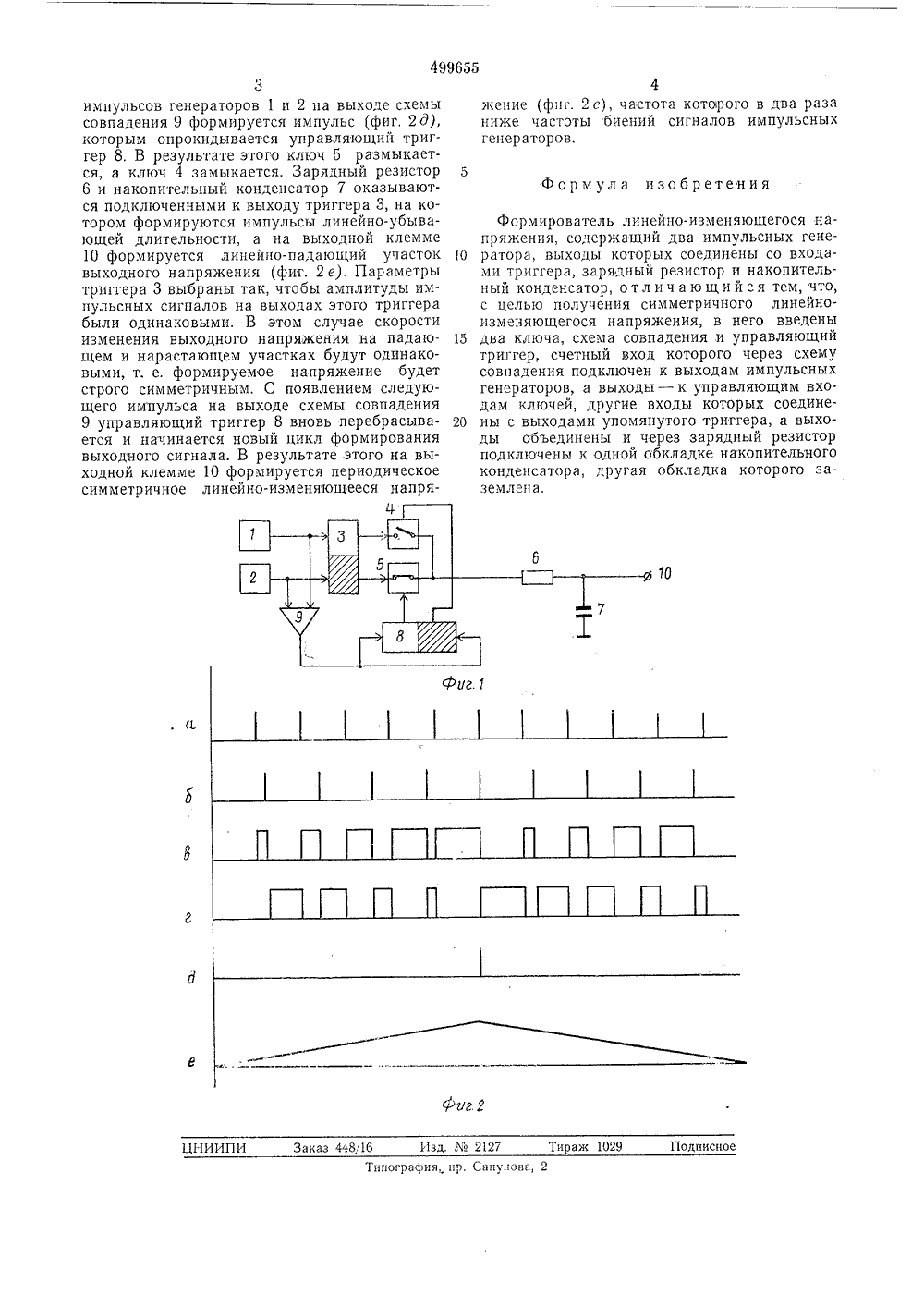

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 11 499655 Союз Соаетских Социалистических Республик(22) Заявлено 05,07.74 (21) 2044369/26-2 с присоединением заяв Государственный комитет Сонета Министров СССРДата опубликования описания 29.03 72) Автор изобретенИзобретение относится к области импульсной техники и может быть использовано дляформирования симметричного напряжения.Известен формирователь линейно изменяющегося напряжения, содержащий два импульсных генератора, выходы которых соединены совходами триггера, зарядный резистор и накопительный конденсатор,Известное устройство не позволяет получитьодинаковые скорости изменения напряжения 10на падающем и возрастающем участках линейно-изменяющегося выходного напряжения,т. е. добиться строгой симметрии линейно-изменяющегося напряжения.Целью изобретения является получение симметричного линейно-изменяющегося напряжения.Эта цель достигается тем, что в предлагаемое устройство введены два ключа, схема совпадения и управляющий триггер, счетный вход 20которого через схему совпадения подключенк выходам импульсных генераторов, а выходы - к управляющим входам ключей, другиевходы которых соединены с выходами упомянутого триггера, а выходы объединены и через зарядный резистор подключены к однойобкладке накопительного конденсатора, другая обкладка которого заземлена.На фиг. 1 показана блок-схема предлагаемого формирователя; на фиг. 2 - диаграммы, ЗОпоясчяющие его работу. Описываемое устройство содержит два импульсных генератора 1 и 2, выходы которых соединены со входами триггера 3, выходы которого через ключи 4 и 5 подсоединены к зарядному резистору 6, накопительный конденсатор 7, управляющий триггер 8, счетный вход которого через схему совпадения 9 соединен с выходами импульсных генераторов 1 и 2, а выход - с управляющими входами ключей 4 и 5. Выходом устройства является клемма 10.Описываемое устройство работает следующим образом.Частоты генерации импульсных генераторов 1 и 2 подбираются близкими и с таким расчетом, чтобы частота биений, которая определяет период следования сформированного линейно изменяющегося напряжения, была на несколько порядков ниже. Выходные импульсы генераторов 1 и 2 (фиг. 2 а и б) управляют состоянием триггера 3, на одном выходе которого образуется последовательность прямоугольных импульсов линейно нарастающей длительности (фиг. 2 в), а на другом - последовательность импульсов линейно-убывающей длительности (фиг, 2 г), Через замкнутый ключ 5 импульсы с линейно нарастающей длительностью поступают на зарядный резистор 6 и накопительный конденсатор 7, в результате чего на выходной клемме 10 формируется линейно нарастающий участок выходного напряжения (фиг. 2 е). В момент совпадения499655 4жение (фнг. 2 с), частота которого в два разаниже частоты биений сигналов импульсныхгенераторов. Формирователь линейно-изменяющегося напряжения, содержащий два импульсных гене ратора, выходы которых соединены со входами триггера, зарядный резистор и накопительный конденсатор, о т л и ч а ю щ и й с я тем, что, с целью получения симметричного линейно- изменяющегося напряжения, в него введены 15 два ключа, схема совпадения и управляющийтриггер, счетный вход которого через схему совпадения подключен к выходам импульсных генераторов, а выходы - к управляющим входам ключей, другие входы которых соедине ны с выходами упомянутого триггера, а выходы объединены и через зарядный резистор подключены к одной обкладке накопительного конденсатора, другая обкладка которого заземлена. ИИПИ Заказ 44816 Изд.2127 Подписи ираж 10 Типография, пр. Сапунова, 2 3импульсов генераторов 1 и 2 на выходе схемы совпадения 9 формируется импульс (фиг, 2 д), которым опрокидывается управляющий триггер 8, В результате этого ключ 5 размыкается, а ключ 4 замыкается, Зарядный резистор 6 и накопительный конденсатор 7 оказываются подключенными к выходу триггера 3, на котором формируются импульсы линейно-убывающей длительности, а на выходной клемме 10 формируется линейно-падающий участок выходного напряжения (фиг. 2 е). Параметры триггера 3 выбраны так, чтобы амплитуды импульсных сигналов на выходах этого триггера были одинаковыми, В этом случае скорости изменения выходного напряжения на падающем и нарастающем участках будут одинаковыми, т. е. формируемое напряжение будет строго симметричным. С появлением следующего импульса на выходе схемы совпадения 9 управляющий триггер 8 вновь перебрасывается и начинается новый цикл формирования выходного сигнала. В результате этого на выходной клемме 10 формируется периодическое симметричное линейно-изменяющееся напряФормула изобретения
