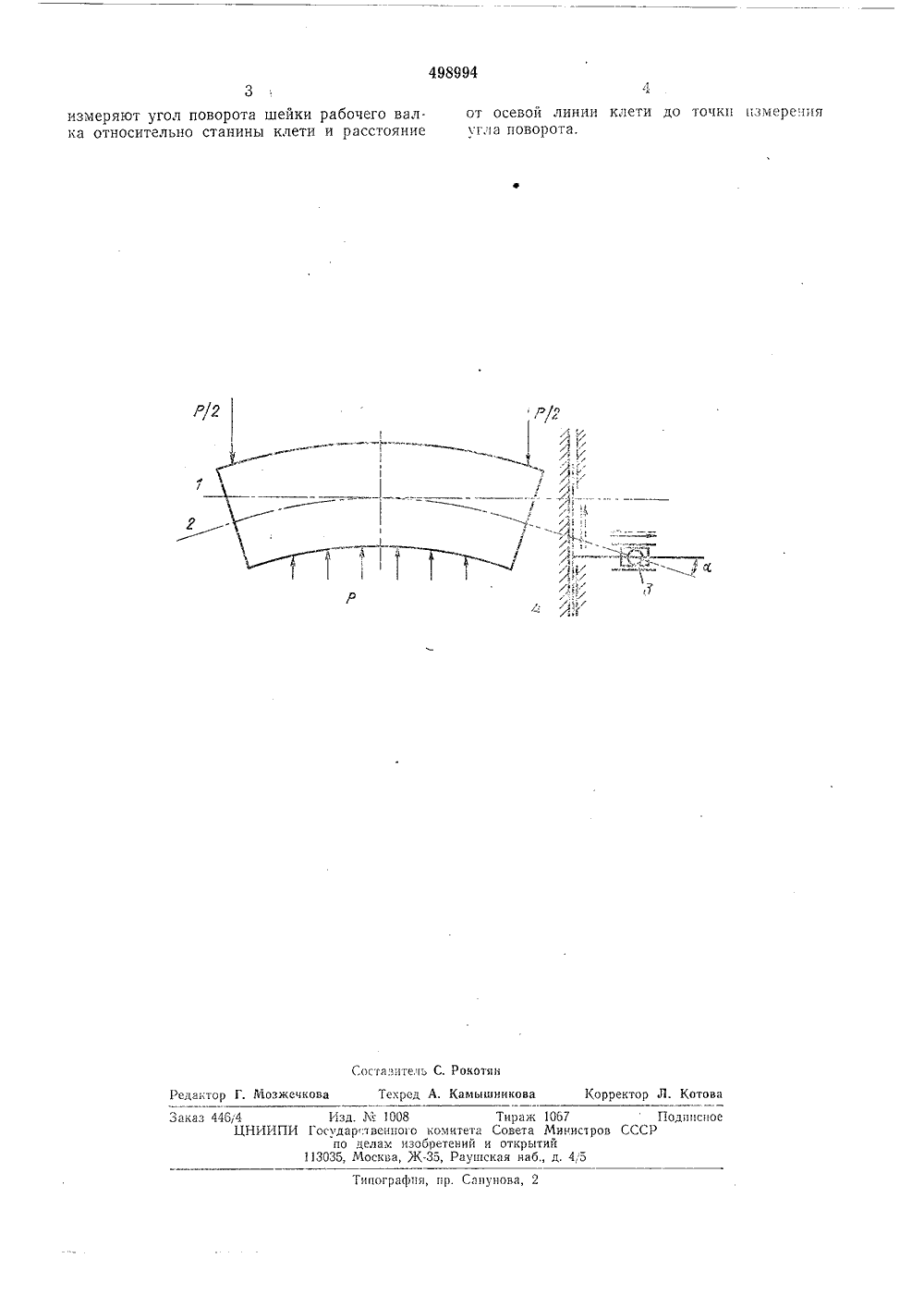

Способ измерения прогиба рабочих валков при прокатке

Номер патента: 621414

Опубликовано: 30.08.1978

Авторы: Дубравин, Прядкин

МПК: B21B 38/00

Метки: валков, поворота, прокатных, рабочих, станов, угла, шеек

...метода измерения упрощает его использование в практических целях,На фиг, 1 схематически изображен датчик угла поворота, установленный на станине прокатной клети; на фиг. 2 - схема соединения датчика с подушкой рабочего валка.Датчик угла поворота, содержащий чувствительный элемент 1, рычаг 2 и основание 3, через подшипники 4 скольжения установлен на вертикальной поворотной цилиндрической штанге 5, которая своими кронштейнами 6 через вертикальные безлюфтовые осевые шарниры 7 закреплена на станине 8 прокатной клети.621414 Составитель В, Дубравиндактор А. Купрякова Техред А, Камышникова Коррек Тюрина Подписно Тираж 104вета Минист открытийкая наб., д,Заказ 1460/8НПО Изд.571Государственного комитета по делам изобретений113035, Москва, Ж,...

Номер патента: 298396

Опубликовано: 01.01.1971

Авторы: Васильев, Дергачев, Иваненко, Кашин, Мариночкин, Сухарев, Толока

МПК: B21B 31/32

Метки: гидравлическое, клети, многовалковой, нажимное, поперечной, прокатки, рабочей

...преобразователей 8 - 5, датчиков положения - сельсинов-приемников б - 8, общего задатчика, включающего сельсин-датчик 9 и шаговый электродвигатель 10, подключенный к программному устройству, а также фазочувствительных усилителей 11. Устройство работает следующим образом.5 От программного устройства поступаетэлектрический сигнал на вращение шагового электродвигателя 1 О, который поворачивает сельсин-датчик 9, В результате рассогласования углов поворота якорей сельсина-датчи ка 9 и сельсинов-приемников б - 8 возникаетток рассогласования, который усиливается в фазочувствительном усилителе 11 и подается на катушки электромагнитов электрогидравлических преобразователей 8 - 5. Последние 15 преобразуют этот ток в...

Номер патента: 516440

Опубликовано: 05.06.1976

Авторы: Катин, Мариночкин

МПК: B21B 31/32, B21B 37/62

Метки: гидравлическое, клети, многовалковой, нажимное, поперечной, прокатки, рабочей

...(их частота пропорциональнаскорости осевой подачи стана) с датчика 12 черезоткрытый вецтиль 13 поступают на вход счетчика 14. При отсчете количества импульсов, заданногопервой группой программных переключателей(программные переключатели входят в соствдкодцого дешифратора 15) и определяющего начало первого профильного перехода ца иэделии, появляется кратковременный сигнал ца первом выходедешцфратора 15, который запоминается логическойсхемой 16 и цостулает ца олин из входов схемысовладения 20,При этом импульсы с залаццой частотой ЯГ Гдс,- цастотл цьцьудьсоО на цыходс цоцуцьс.ного,о ц 1 ь:а 1,цО а, - делитель (целое число 1, 2, 3), заданный для первого выхода делителя частоты 24, проходят через схему совпадения 20 и, в зависимости от...

Номер патента: 627873

Опубликовано: 15.10.1978

Авторы: Кутовой, Приходько

МПК: B21B 13/14

Метки: валка, прогиба, прокатного, уменьшения

...скажется на надежностиработы клетиКель изобретения - исключение коробления полувкладыаа.Поставленная цель достигается тем, что полувкладыш выполнен нз от" дельных поперечных секций.На чертеже изображено предлагаемое устройство.Устройство содержит опорный валок 1, который, с одной стороны, контактирует с рабочим валком 2, а с другой взаимодействует с полувкладышем, выполненным в аиде отдельных поперечных секций 3 н размещенных в балке 4, передающей через нажнмные винты 5 усилия прокатки на станину 6. Каждая секция снабжена автономными средствами изменения кривизны полувкладыша.В пройессе эксплуатации клети секции 3 полувкладыаанагреваются от взаимодействия с опорным валком 1,627873 Ю Формула изобретения Ссставитель М.Блатоваедактор...

Номер патента: 558742

Опубликовано: 25.05.1977

Автор: Катин

МПК: B21H 1/18

Метки: гидравлическое, клети, многовалковой, нажимное, поперечной, прокатки, рабочей

...и принципиально может быть любым,Возможен также вариант, согласно которомувход регулируемого делителя частоты 7 подключенца выход импульсного датчика 1.Устройство работае г следующим образом.Импульсы с частотой, пропорциональной скорости осевой подачи стана, с импульсного датчика 1через открытый вентиль 2 иосгулают ца вход счетчика импульсов 3. При отсчете счетчиком 3 ко.личества импульсов, заданного первой группой программных переключателей (программные пере.ключатели входят в состав диодного дешифрато.5 ра 4) и определяющего начало первого профильного перехода ца иэделии, появляется кратковремен.ный сигнал на первом входе деитифратора 4, который запоминается логической схемой памяти 5, и поступает на один из входов логической...
