Генератор прямоугольных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

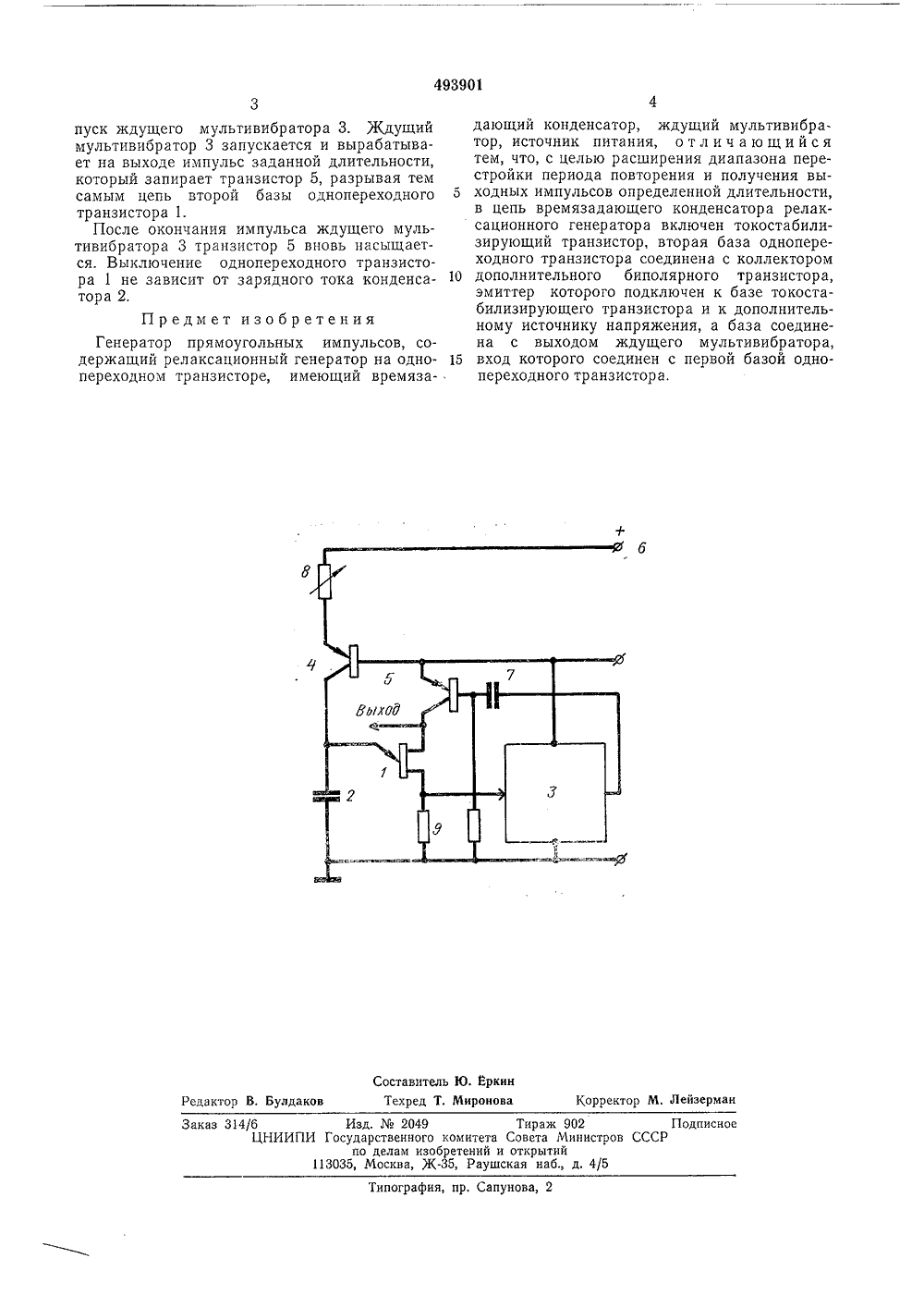

рп 4939 Озз ОПИСАН И ЕИЗОБРЕТЕН Ия К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Соииапистинеских Республик(51) 31 с 3/33 Государствениыи коми Совета Министров СС 3) УДК 621.374.2(72) Авторы изобретения Гуляев о еев(71) Заявитель ЕНЕРАТОР ПРЯМОУГОЛЬНЫХ ИМПУЛЬСОВ Изобретение может быть и тройствах,Известен гене сов, содержащ на одноперехо времязадающий вибратор, источ Однако изве диапазон пере не дает возмож пульсов определотносится кспользовано в адиотехнике и мпульсных усратор ий ре дном конд ник и стны строй ности енно прямоугольных импульлаксационный генератор транзисторе, имеющий нсатор, ждущий мульти- тания.генератор имеет узкий и периода повторения и получения выходных имдлительности. Целью изобретсния является расширение диапазона перестройки периода повторения и получение выходных импульсов генератора определенной длительности.Для этого в цепь времязадающего конденсатора релаксационного генератора включен токостабилизирующий транзистор, вторая база однопереходного транзистора соединена с коллектором дополнительного биполярного транзистора, эмиттер которого подключен к базе токостабилизирующего транзистора и к дополнительному источнику напряжения, а база соединена с выходом ждущего мультивибратора, вход которого соединен с первой базой однопереходного транзистора,На чертеже приведена принципиальная электрическая схема генератора. Генератор прямоугольных импульсов содержит релаксационный генератор на однопереходном транзисторе 1, имеющий времязадающий конденсатор 2, ждущий мультивибра тор 3, В цепь времязадающего конденсатора 2включен токостабилизирующий транзистор 4, вторая база однопереходного транзистора 1 соединена с коллектором биполярного транзистора 5, эмиттер которого подключен к ба зе токостабилизирующего транзистора 4 и кисточнику напряжения, подключаемому к клемме 6. База транзистора 5 соединена с выходом ждущего мультивибратора 3 через конденсатор 7. Вход ждущего мультивибратора 3 15 соединен с первой базой однопереходноготранзистора 1.Генератор прямоугольных импульсов работает следующим образом.После включения питания в коллекторе 20 транзистора 4 будет протекать ток, величинакоторого задается резистором 8. Коллекторным током транзистора 4 заряжается конденсатор 2, Когда напряжение на нем достигнет величины напряжения включения однопере ходного транзистора 1, транзистор 1 включится и конденсатор 2 начнет разряжаться через низкоомную цепь однопереходного транзистора 1, На резисторе 9, включенном в цепь первой базы однопереходного транзистора 1, вы деляется импульс, который поступает на за493901 Составитель Ю. Еркинедактор В. Булдаков Техред Т. Миронова Корректор М. Лейзерма Изд.2049И Государственного комит по делам изобретен 113035, Москва, Ж, Р аз 314/бЦНИИ Тираж 902та Совета Министрй и открытийушская наб., д. 4/5 ПодписноеСССР Типография, пр. Сапунов пуск ждущего мультивибратора 3. Ждущиймультивибратор 3 запускается и вырабатывает на выходе импульс заданной длительности,который запирает транзистор 5, разрывая темсамым цепь второй базы однопереходноготранзистора 1.После окончания импульса ждущего мультивибратора 3 транзистор 5 вновь насыщается. Выключение однопереходного транзистора 1 не зависит от зарядного тока конденсатора 2,Предмет изобретенияГенератор прямоугольных импульсов, содержащий релаксационный генератор на однопереходном транзисторе, имеющий времязадающий конденсатор, ждущий мультивибратор, источник питания, о т л и ч а ю щ и й с я тем, что, с целью расширения диапазона перестройки периода повторения и получения выходных импульсов определенной длительности, в цепь времязадающего конденсатора релаксационного генератора включен токостабилизирующий транзистор, вторая база однопереходного транзистора соединена с коллектором дополнительного биполярного транзистора, эмиттер которого подключен к базе токостабилизирующего транзистора и к дополнительному источнику напряжения, а база соединена с выходом ждущего мультивибратора, вход которого соединен с первой базой одно- переходного транзистора.
СмотретьЗаявка
1977433, 18.12.1973
ПРЕДПРИЯТИЕ ПЯ Р-6045
ГУЛЯЕВ ВЛАДИМИР ИВАНОВИЧ, ЕРОФЕЕВ ЮРИЙ НИКОЛАЕВИЧ
МПК / Метки
МПК: H03K 3/33
Метки: генератор, импульсов, прямоугольных
Опубликовано: 30.11.1975
