Установка для испытания материалов на ударно-абразивное изнашивание

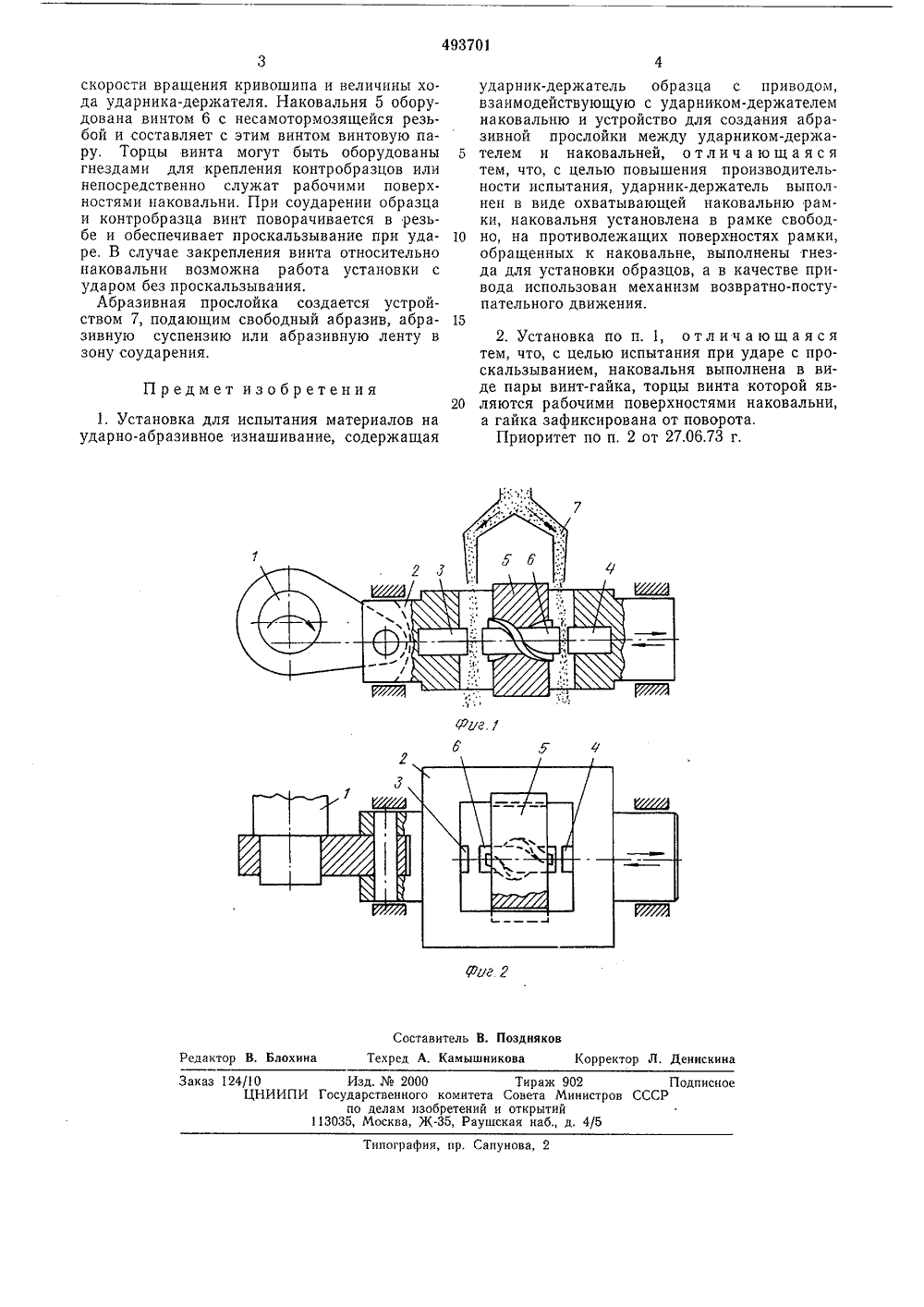

(11) 493701 Союз Советских Социалистических Республик(51) М. Кл. 6 01 п 3/56 явкис присоединением Государственный комите Совета Министров СССРпо делам изобретений и открытийДата опубликования описания 18.02.76(71) Заявитель 54) УСТАНОВКА ДЛЯ ИСПЫТАНИЯ МАТЕРИАЛОВ НА УДАРНО-АБРАЗИВНОЕ ИЗНАШИВАНИЕИзобретение относится к области испытанияматериалов на ударно-абразивное изнашивание.Известна установка для испытания материалов на ударно-абразивное изнашивание, содержащая ударник-держатель образца с приводом, взаимодействующую с ударником- держателем наковальню и устройство для создания абразивной прослойки между ударником-держателем и наковальней,Недостатком этого устройства является низкая производительность испытаний вследствие низкой скорости и частоты соударения образца с наковальней. Эта скорость ограничена в связи с использованием в качестве рабочего движения свободного падения ударника-держателя.С целью повышения производительности испытания в предлагаемой установке ударник-держатель выполнен в виде охватывающей наковальню рамки, наковальня установлена в рамке свободно, на противолежащих поверхностях рамки, обращенных к наковальне, выполнены гнезда для установки образцов, а в качестве привода использован механизм возвратно-поступательного движения.Для испытания при ударе с проскальзыванием наковальня выполнена в виде пары винт-гайка, торцы винта которой являются рабочими поверхностями наковальни, а гайка зафиксирована от поворота,2На фиг. 1 показана предлагаемая установка с частичным разрезом ударника-держателя и наковальни; на фиг. 2 - то же, вид в плане с частичным разрезом привода и на.5 ковальни.Установка содержит механизм 1 возвратнопоступательного движения, ударник-держатель 2 с закрепляемыми на нем образцами 3 и 4, наковальню 5, свободно установленную 10 внутри ударника-держателя 2, и механизмповорота наковальни относительно образцов, состоящий из винта 6, установленного в наковальне 5, выполненной в виде гайки, зафиксированной от поворота. В зоне соударе ния на ударнике-держателе закреплено устройство 7 для создания абразивной прослойки.При движении ударника-держателя, приводимого кривошипным механизмом 1, его ско рость изменяется по синусоидальному закону.В связи с этим наковальня 5, движущаяся вместе с ударником-держателем 2 ускоренно, продолжает свое движение по инерции при уменьшении скорости ударника до соударения 25 с образцом с противоположной стороны. Образец увлекает наковальню в обратном направлении, и цикл повторяется. Привод обеспечивает ускоренное перемещение ударника-держателя в обоих направлениях.30 Скорость соударения может изменяться изменением величины зазора между образцами,493701 Предмет изобретения Рыг. 1Е Рог Р Составитель В. ПоздняковТехред А, Камышникова Корректор Л. Денискина Редактор В. Блохина Заказ 124/10 Изд.2000 Тираж 902 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д, 4/5Типография, и р. Сапунова, 2 скорости вращения кривошипа и величины хода ударника-держателя. Наковальня 5 оборудована винтом 6 с несамотормозящейся резьбой и составляет с этим винтом винтовую пару, Торцы винта могут быть оборудованы гнездами для крепления контробразцов или непосредственно служат рабочими поверхностями наковальни. При соударении образца и контробразца винт поворачивается в резьбе и обеспечивает проскальзывание при ударе, В случае закрепления винта относительно наковальни возможна работа установки с ударом без проскальзывания.Абразивная прослойка создается устройством 7, подающим свободный абразив, абразивную суспензию или абразивную ленту в зону соударения. 1. Установка для испытания материалов наударно-абразивное изнашивание, содержащая ударник-держатель образца с приводом, взаимодействующую с ударником-держателем наковальню и устройство для создания абразивной прослойки между ударником-держа телем и наковальней, отличающаясятем, что, с целью повышения производительности испытания, ударник-держатель выполнен в виде охватывающей наковальню рамки, наковальня установлена в рамке свобод но, на противолежащих поверхностях рамки,обращенных к наковальне, выполнены гнезда для установки образцов, а в качестве привода использован механизм возвратно-поступательного движения.15 2. Установка по п. 1, о т л и ч а ю щ а я с ятем, что, с целью испытания при ударе с проскальзыванием, наковальня выполнена в виде пары винт-гайка, торцы винта которой яв 20 ляются рабочими поверхностями наковальни,а гайка зафиксирована от поворота,Приоритет по п. 2 от 27.06.73 г.
