Датчик давления

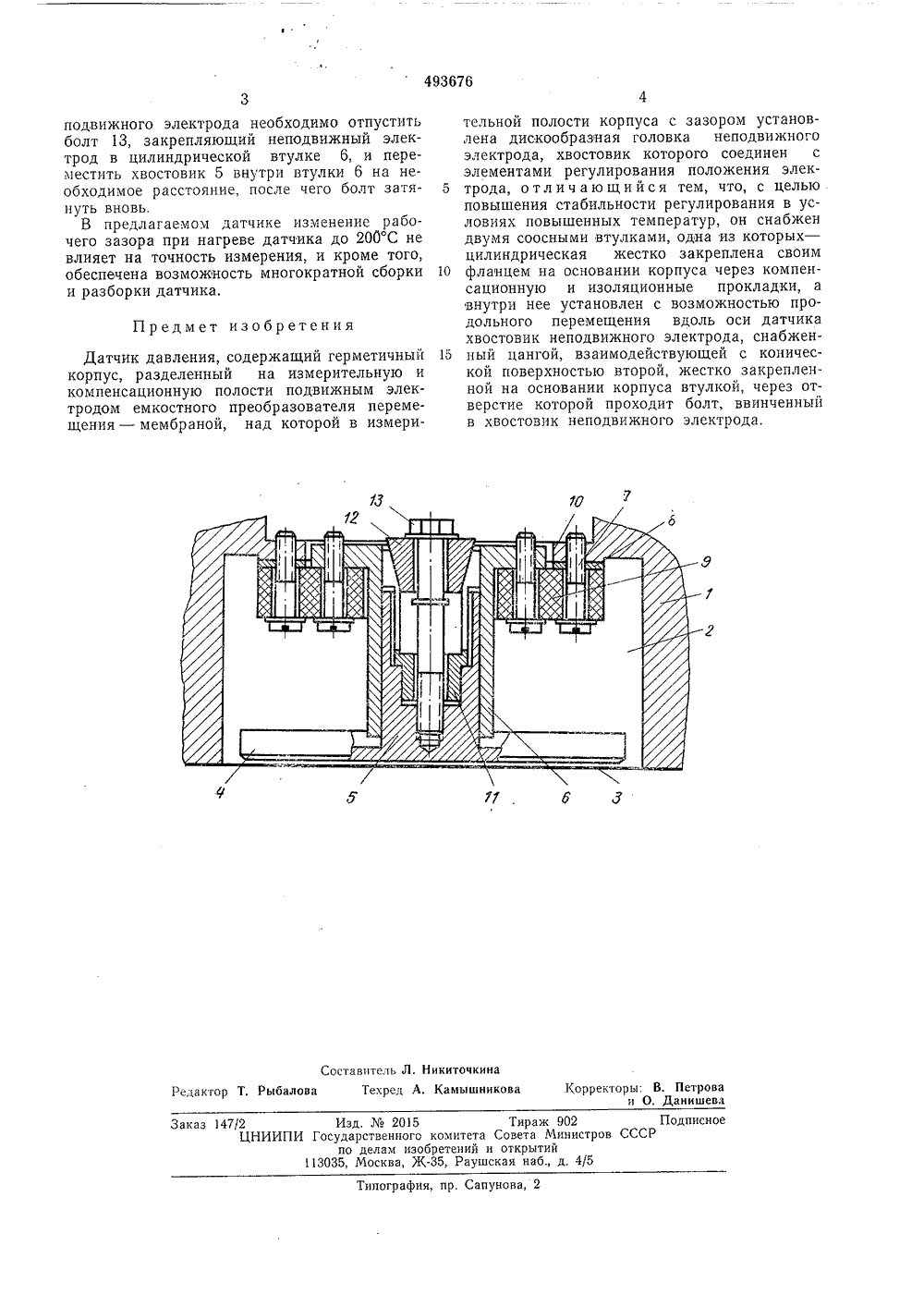

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ1111 493676 Союз Советских Социалистических Республик(51) М с присоединением явки23) Приоритет осударственный авета Министра те ССР Опубликовано 30,11,ий Дата опубликования 531,787.91(088,8) ллетень оо дедам нзабре ч открытий, А. Кукушкин, Г. Г. Павлушков, С, С. Романов и Б. Е, фуксма 1) Заявител пециальное конструкторское бюро аналитическог приборостроения АН СССРЕНИЯ 4) ДАТЧ Изобретение относится к области контрольно-измерительной техники, в частностикприборам для точного измерения малых давлений или разностей давлений.Известны датчики давления, содержащие герметичный корпус, разделенный на измерительную и компенсационную полости подвижным электродом емкостного преобразователя перемещения - мембраной, над которой в измерительной полости корпуса с зазором установлена дискообразная головка неподвижного электрода, хвостовик которого соединен с элементами регулирования положения электрода, выполненными в виде винтовой передачи.Кроме того, известны подобные датчики, в которых неподвижный электрод закреплен на основании корпуса через шаровые изоляторы, что не обеспечивает стабильности зазора емкостного преобразователя при температурах, превышающих 50 С и не позволяет производить повторную сборку узла с сохранением заданного зазора.Для повышения стабильности регулирования, в условиях повышенных температур, предлагаемый датчик снабжен двумя соосными .втулками, одна из которых - цилиндрическая жестко закреплена своим фланцем на основании корпуса через компенсационную и изоляционные прокладки, а внутри нее устанавлек с возможностью продольного перемещения вдоль оси датчика хвостовик неподвижного электрода, снабженный цангой, взаимодействующей с конической поверхностью 5 второй, жестко закрепленной на основаниикорпуса втулкой, через отверстие которой проходит болт, ввинченный в хвостовик неподвижного электрода.На чертеже показан датчик в разрезе.10 Датчик держит герметичный корпус 1, разделенный на компенсационную (на чертеже не показана) и измерительную 2 полости мембраной 3, являющейся подвижным электродом емкостного преобразователя переме щения, дискообразная головка 4 неподвижного электрода которого установлена в измерительной полости 2 с зазором относительно мембраны 3, а хвостовик 5 расположен с возможностью продольного перемещения в ци линдрической втулке 6, жестко закрепленнойсвоим фланцем с помощью винтов 7 через компенсационную и изоляционную прокладки 8 и 9 на основании 10 корпуса 11. Хвостовик 5 неподвижного электрода снабжен цан гой 11, взаимодействующей с конической поверхностью втулки 12, через отверстие которой проходит болт 13, ввинченный в хвостовик 5 неподвижного электрода,Для выставления заданного зазора между з 0 мембраной 3 и дискообразной головкой 4 неРедактор Т. Рыба ж 902 ПодписМинистров СССРтийб., д. 4/5 5 Тир го комитета Совет зобретений и откр Ж, Раушская н 2 Изд.20 ЦНИИПИ Государственно по делам и 113035, Москва, Заказ 14 Типография, пр. Сапунова,подвижного электрода необходимо отпустить болт 13, закрепляющий неподвижный электрод в цилиндрической втулке 6, и переместить хвостовик 5 внутри втулки 6 на необходимое расстояние, после чего болт затянуть вновь.В предлагаемом датчике изменение рабочего зазора при нагреве датчика до 200 С не влияет на точность измерения, и кроме того, обеспечена возможность многократной сборки и разборки датчика. Предмет изобретения Датчик давления, содержащий герметичный корпус, разделенный на измерительную и компенсационную полости подвижным электродом емкостного преобразователя перемещения - мембраной, над которой в измерительной полости корпуса с зазором установлена дискообраз 1 ная головка неподвижного электрода, хвостовик которого соединен с элементами регулирования положения элек трода, отличающийся тем, что, с цельюповышения стабильности регулирования в условиях повышенных температур, он снабжен двумя соосными втулками, одна из которых - цилиндрическая жестко закреплена своим 10 фланцем на основании корпуса через компенсационную и изоляционные прокладки, а внутри нее установлен с возможностью продольного перемещения вдоль оси датчика хвостовик неподвижного электрода, снабжен ный цангой, взаимодействующей с конической поверхностью второй, жестко закрепленной на основании корпуса втулкой, через отверстие которой проходит болт, ввинченный в хвостовик неподвижного электрода.
