Управляемый мультивибратор

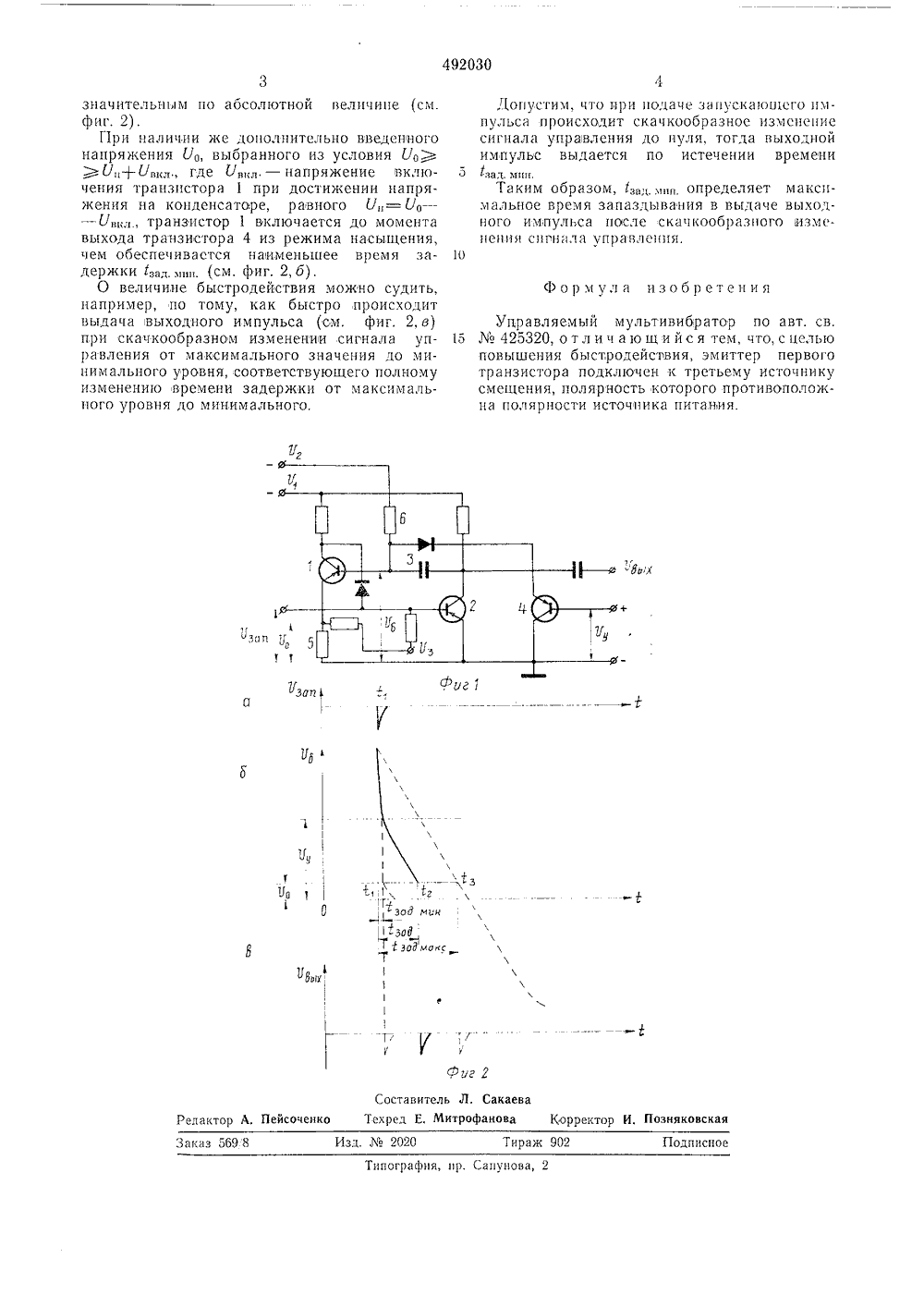

бб Ь 01 492 ОЗО Союз Советских СОциалистических Республикфеф;ф- " 1) Дополнительное к авт. свнд-ву 425322) Заявлено 19,12.73 (21) 1979415/24-7 1) М. Кл. Н 031( 3/1 ОН 031 с 3/28Н 02 р 13/16 пением заявкипри Гссудгрствелкык комете Совета Ыииистрае СССР по делаи изойретеиийи открытий(71) Заявнтел 54) УПРАВЛЯЕМЬ ЛЪТИВИБРАТ диагра впульса закрыт причемчьса Уза вается, а нием а вышения быстро мультивибраторе ра подключен к , полярность кот ности источника . 1 дана схема предлапервоготочнику деиствия в эмиттер третьему т рого проти итания. описываемоДля погаемомтранзистосмещенияна полярНа фи положо муль По основному авт. ов.425320 известен управляемый мультивибратор, содержащий управляющий транзистор, база которого подключена к источнику управляющего напряжения, и два других транзистора, коллекторы 5 которых подключены через резисторы к источнику питания, а эмиттеры - к общему выводу источника питания; база первого транзистора через резистор подключена к первому источнику напряжения смещения и через первый 10 диод соединена с коллектором второго транзистора, база которого через времязадающий конденсатор соединена с коллектором первого транзистора, через резистор подключена ко второму источнику напряжения смещения и 15 подсоединена к аноду второго диода, при этом коллектор управляющего транзистора подключен к общему выводу источника питания, а эмиттер соединен с катодом второго диода. Однако такой мультивибратор имеет низкую 20 кратность регулирования в,связи со значительным минимальным временем задержки и обладает низким быстродействием. тивибратора; на фиг. 2 - временныемы его работы.До поступления запускающеготранзистор 1 открыт, а транзисторемкость 3 заряжена до потенциала .плюс на левой обкладке.При подаче запускающего импу(см. фиг. 2,а) транзистор 2 открьтранзистор 1 закрывается напряжконденсаторе 3 на время его разряд Допустим, что напряжение управления .х равно нулю, тогда конденсатор разряжается через управляющий транзистор 4 с минимальной постоянной времени, Падение напряжения С/о на резисторе 5 эквивалентно источнику напряжения, полярность которого противоположна полярности источника питания и действует в направлении отпирания первого транзистора.При некотором напряжении с/ц на конденсаторе 3 не обеспечивается режим насыщения транзистора 4 и дозаряд конденсатора до нулевого уровня и перезаряд его до уровня включения транзистора 1 происходит с заданной постоянной времени по цепи: резистор 6 - транзистор 2 - общая шина. Так как постоянная времени разрядного контура может быть большой, то время задержки появления выходного импульса 33-с цц может бытьзод мок1 аод макс о Вых ставитель Л, Сак ед Е, Митрофанов ва Корректор ейсоченко Позняковска Репак202 Тираж 902 каз 56 одписное Типография, пр. Сапунова,значительным по абсолютной величине (см. фиг. 2).Г 1 ри наличии же дополнительно введенного напряжения Уо, выбранного из условия Уо) ) Уп+внл., ГдЕ Увил. - НанряжЕНИЕчения транзистора 1 при достижении напряжения на конденсаторе, равного Уп= С/о -- сУвн: тРанзистоР 1 включаетсЯ до момента выхода транзистора 4 из режима насыщения, чем обеспечивается наименьшее время задержки вал. тнпь (см. фиг, 2, б).О величине быстродействия можно судить, например, по тому, как быстро происходит выдача выходного импульса (см, фиг. 2,в) при скачкообразном изменениями сигнала управления от максимального значения до минимального уровня, соответствующего полному изменению времени задержки от максимального уровня до минимального. Допустим, что при подаче запускающего импульса происходит скачкообразное изменение сигнала управления до нуля, тогда выходной импульс выдается по истечении времени д вал, мин.Таким образом, ваап определяет максимальное время запаздывания в выдаче выходного импульса после скачкообразного изменения сигнала управления.10 Формула изобретения Управляемый мультивибратор по авт. св.15 М 425320, о т л и ч а ю щ и й с я тем, что, с цельюповышения быстродействия, эмиттер первого транзистора подключен к третьему источнику смещения, полярность которого противоположна полярности источника питания.
