Устройство для автоматического регулирования уровня двоичных сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 491217
Автор: Судник
Текст

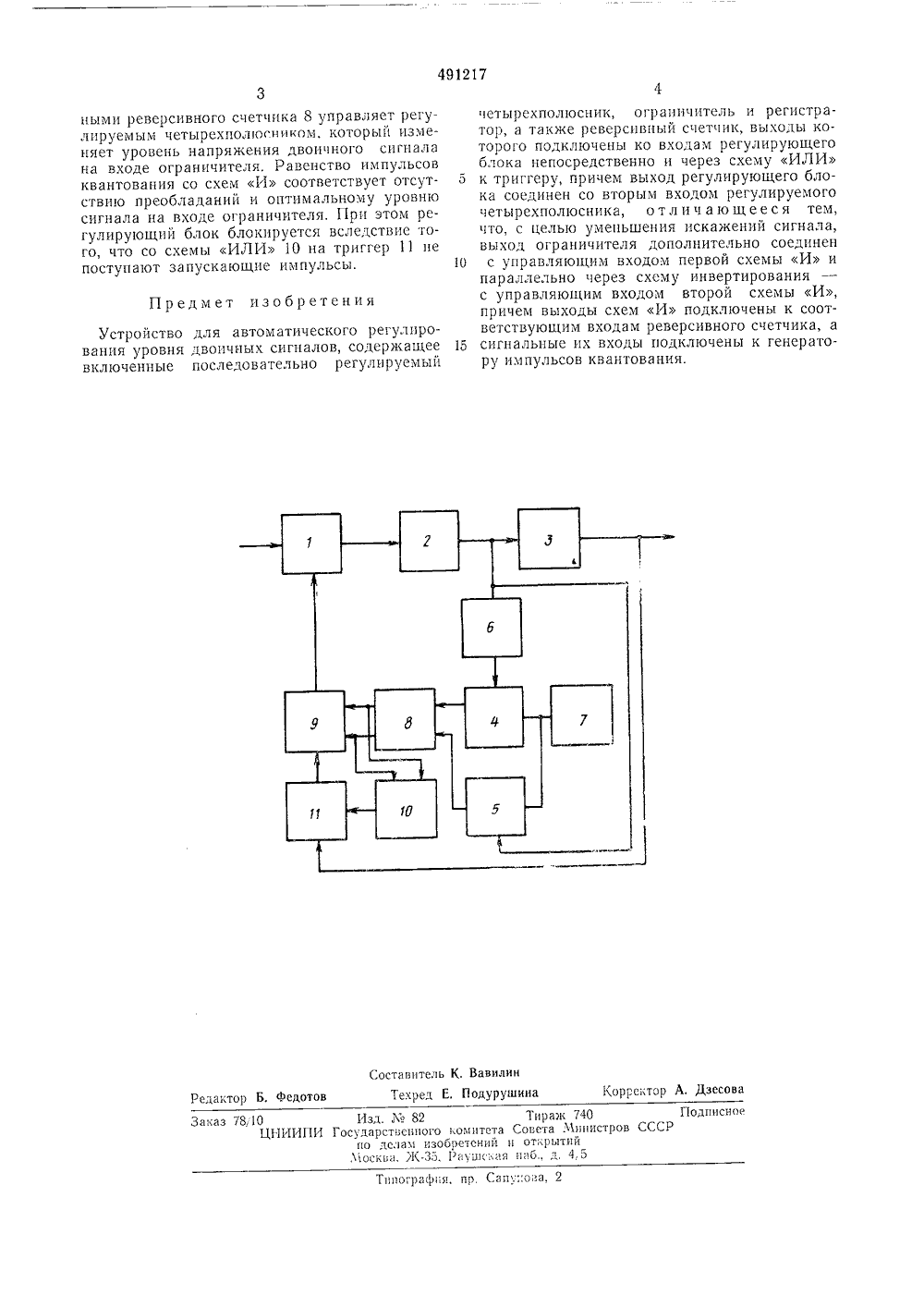

(51) Государственный комитет Совета Министров СССР по делам изобретенийи открытий 3) УДК 621.394(54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ УРОВНЯ ДВОИЧНЫХ СИГНАЛОВмации.Известно устрорегулирования уродержащее включенлируемый четырехрегистратор, а таквыходы которогогулирующего блоксхему ИЛИ к трлирующего блокарегулируемого четЦель изобретениний сигнала,ство для автоматнчес ня двоичных сигналов, ные последовательно р олюсник, ограничитель и ке реверсивный счет одключены ко входам а непосредственно и ч иггеру, причем выход р оединен со вторым вхо р хполюсника.я - уменьшение нскажекого со- егучик, реерез егу- дом ы е ся тем, но соесхемы тнрова 1 СХЕМЫ лючены го счеточены к строй. стратор "КЛ 10 Е- сртнро-4 н д Изобретение относится к передаче инфорПредлагаемое устроиство отличает что выход ограничителя дополнитель динен с управляющим входом первой И и параллельно через схему инвер ния - с управляющим входом второ И, причем выходы схем И подк к соответствующим входам реверсивно чика, а сигнальные их входы подкл генератору импульсов квантования,На чертеже изображена блок-схема ства,Устройство содержит регулируемы рехполюсник 1, ограни:Птель 2, реги 3, схемы И 4 и 5, причем схема 4 по,на к ограничителю 2 через схему ив Вания 6. Ко вторым входам схем Иподключен генератор импульсов квантования 7, а на их выходе стоит реверснвньш счетчик 8, выходы которого подсоединены к регулирующему блоку 9 н через схему 11 ЛИ 10 - 5 к триггеру 11.Работает устройство следуюннм образом.Двоичные сигналы в виде токовых н бестоковых посылок подаются на регулируемый четырехполюсннк 1, коэффициент передачи ко торого изменяется регулирующим блоком 9.Отсюда сигнал подается на ограничитель 2, формирующий прямоугольные импульсы, длительность которых зависит от амплитуды сигнала на его входе. Зтн импульсы подаются на 15 регистратор 3, управляющин вход схемы И5 и через схему инвертирования 6 - на управляющий вход схемы 11 4.На сигнальные входы схем И подаются нмпульсы с генератора 7. Количество нмпуль сов квантования со схемы И 5 пропорционально длительности токовых посылок, а со схемы И 4 - длительности бестоОвых посылок. РеверсВЫ счетчик 8 набнрас алгсОранческу 10 суммъ нз 1 пульсОВ НВантовання 25 со схем 11псдает команду регулирующему блоку 9 на повышен:е уровня сигнала В том случае, если .1,Птельность бестоксвь:; посылок Оольше длнте.1 ьности токОВых, н на понижение уроВня сигнала В прОтнВно с.учае.РеулнруОщн Олок В соотВетстВПП с коз 1 анд491217 Предмет изобретения Составитель К, Вавилин Корректор А, Дзесова Техред Е, Подурушина Редактор Б. Федотов Заказ 78,10 Изд, М 82 Тираж 740 Подписное ЦНИИПИ Государственного омитета Совета Министров СССР по делам изобретений и открытий Москва, )К, Рагиская паб., д. 4,5Типография, пр. Сапунова, 2 ными реверсивного счетчика 8 управляет регулируемым четырехполюспиком, который изменяет уровень напряжения двоичного сигнала на входе ограничителя. Равенство импульсов квантования со схем И соответствует отсутствию преобладаний и оптимальному уровню сигнала на входе ограничителя. Прп этом регулирующий блок блокируется вследствие того, что со схемы ИЛИ 10 на триггер 11 пе поступают запускающие импульсы. Устройство для автоматического регулирования уровня двоичных сигналов, содержащее включенные последовательно регулируемый четырехполюсник, ограничитель и регистратор, а также реверсивный счетчик, выходы которого подключены ко входам регулирующего блока непосредственно и через схему ИЛИ 5 к триггеру, причем выход регулирующего блока соединен со вторым входом регулируемого четырехполюсника, о т л и ч а ю щ е е с я тем, что, с целью уменьшения искажений сигнала, выход ограничителя дополнительно соединен 10 с управляющим входом первой схемы И ипараллельно через схему инвертирования с управляющим входом второй схемы И, причем выходы схем И подключены к соответствующим входам реверсивного счетчика, а 15 сигнальные их входы подключены к генератору импульсов квантования.
СмотретьЗаявка
1909687, 23.04.1973
ВОЙСКОВАЯ ЧАСТЬ 25871
СУДНИК ДЕНИС АНТОНОВИЧ
МПК / Метки
МПК: H04B 3/04
Метки: двоичных, сигналов, уровня
Опубликовано: 05.11.1975
Код ссылки
