Устройство для автоматического выравнивания режимного параметра параллельно работающих агрегатов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

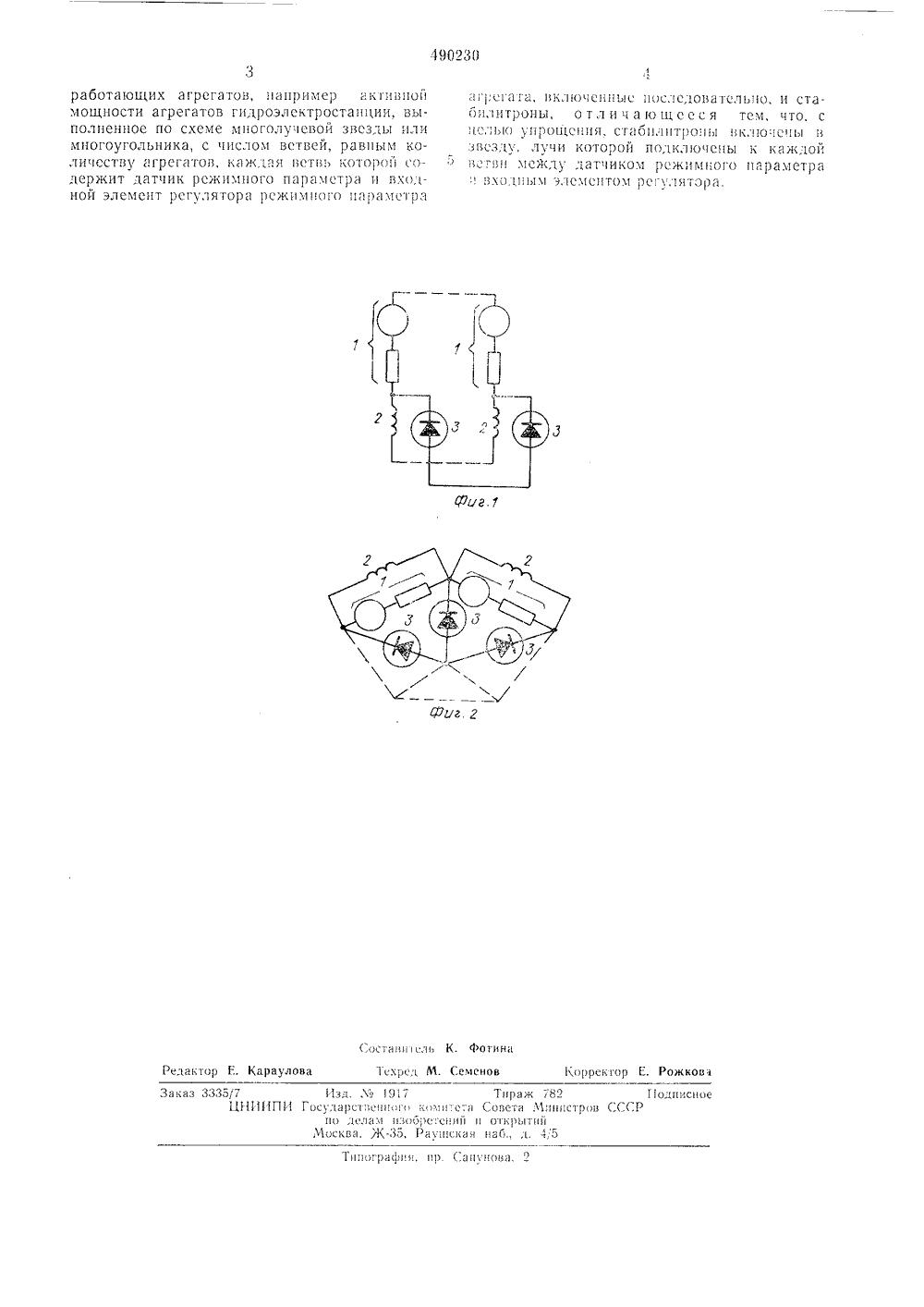

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ490230 Сооз Советских Социалистических Республик(2 Н 021 346 присоединением заявки М осударствеииый комитет овета Мииистров СССР.016.32 (088.8) по делам изобретений и открытийця 21.01.7 пцс 72) Авторы изобрете Г. Л. Брухис и В. Д. Урин сударственныи трест по организацииайонных электростанций и сетей ОРГРЭС сесоюзныи онализаци аяитель 54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО ВЫРАВНИВАНИЯ РЕЖИМНОГО ПАРАМЕТРА ПАРАЛЛЕЛЬНО РАБОТАЮЩИХ АГРЕГАТОВИзобретение относится к автоматическому регулированию группы объектов, например агрегатов электростанций.Известны устройства для автоматического выравнивания режимного параметра параллельно работающих агрегатов, например активной мощности агрегатов гидроэлектростанции, выполненное по схеме многолучевой звезды илц многоугольника, с числом ветвей, равным количеству агрегатов, каждая ветвь которой содержит датчик режимного параметра и входцой элемент регулятора режимного параметра агрегата, вклоченцые последовательно, и стабилитроны,Однако в таком устройстве число стабилитронов вдвое превышает число агрегатов.Цель изобретения - упрощение устройства.Это достигается тем, что в предлагаемом устройстве стабцлцтроцы включены в звезду, лучи которой подключены к каждой ветви между датчиком режимного параметра и входным элементом регулятора.На фиг. 1 показано предлагаемое устройство для схемы мцоголучевой звезды; ца фиг.2 то же,;ля схемы многоугольника.Устройство содержит датчик 1 режимного параметра, например, активной мощности; входной элемент 2 регулятора режимного параметра агрегата; стабилитрон 3.Устройство может работать как ца постояццом, так и на переменном токе, Если разность э.д.с. (Е, - 1р) (где Е, - э.д.с., отражающая режим одного объекта; К,р - среднее напряжение схемы выравнивания) станет выше напряжения стабилизации стабилитрона, стабилитроц, примыкающий к данному плечу, пробивается, что ограничивает величину разности, поступающую в схему, напряжением стабилизации стабилитроца. Остальные стабилитроны в этом случае работают просто как диоды в проводящем направлении. Если разность (Б, - .Е,) станет выше напряжения стабилизации, по крайней мере один из стабилитронов, не примыкающих к данному плечу, пробивается, а стабилитрон, примыкающий к данному плечу, в этом случае работает просто как диод в проводящем направлении.На переменном токе оба процесса происходят поперемешо.Полярность включения стабцлитронов может быть любой (но одинаковой во всех плечах). Схема содержит только по одному стабилитроцу на объект. В случае необходимости последовательно с каждым стабилцтроном может быть установлено сопротивление (по одному на объект). Предмет цзобретенцяУстройство для автоматического выравц- ания режимцого параметра параллельно1 иио)раф 35. Нр. (,э иакова,работающих агрегатов, например кгн)ной мощности агрегатов гпд)Оэлсктростан 1 н 11, выполненное по схеме 1 многоЛучсвО звезды нлн м 3 огоуголь 5 нка, с числом вствей, равным количеству аГ 1)СГ 013, каж,151 13 ст 3 кото)0 (Одержит датчик режимного параметра н входной элемент рсг),лятора режимного и)амстрз гсгага, включснныс нос(Сдо 13 атсльно, н стабнгТроны, отлнчаощссся тем, что, с 107 ЬО )Н)ОПСНН 51, СТ(10 НЛ Нт)ОН Ь 3 КЛ 10С 1 Ы 3 :5 всз(1 лучи кОтоОЙ пОдклк)(.Пы к каждой ) в.-.,3 н между 71 ат иком )Сж)1 ного параметра3 нходнь)м элсмснГом )су(151 т 01)а,
