Сигнализатор уровня

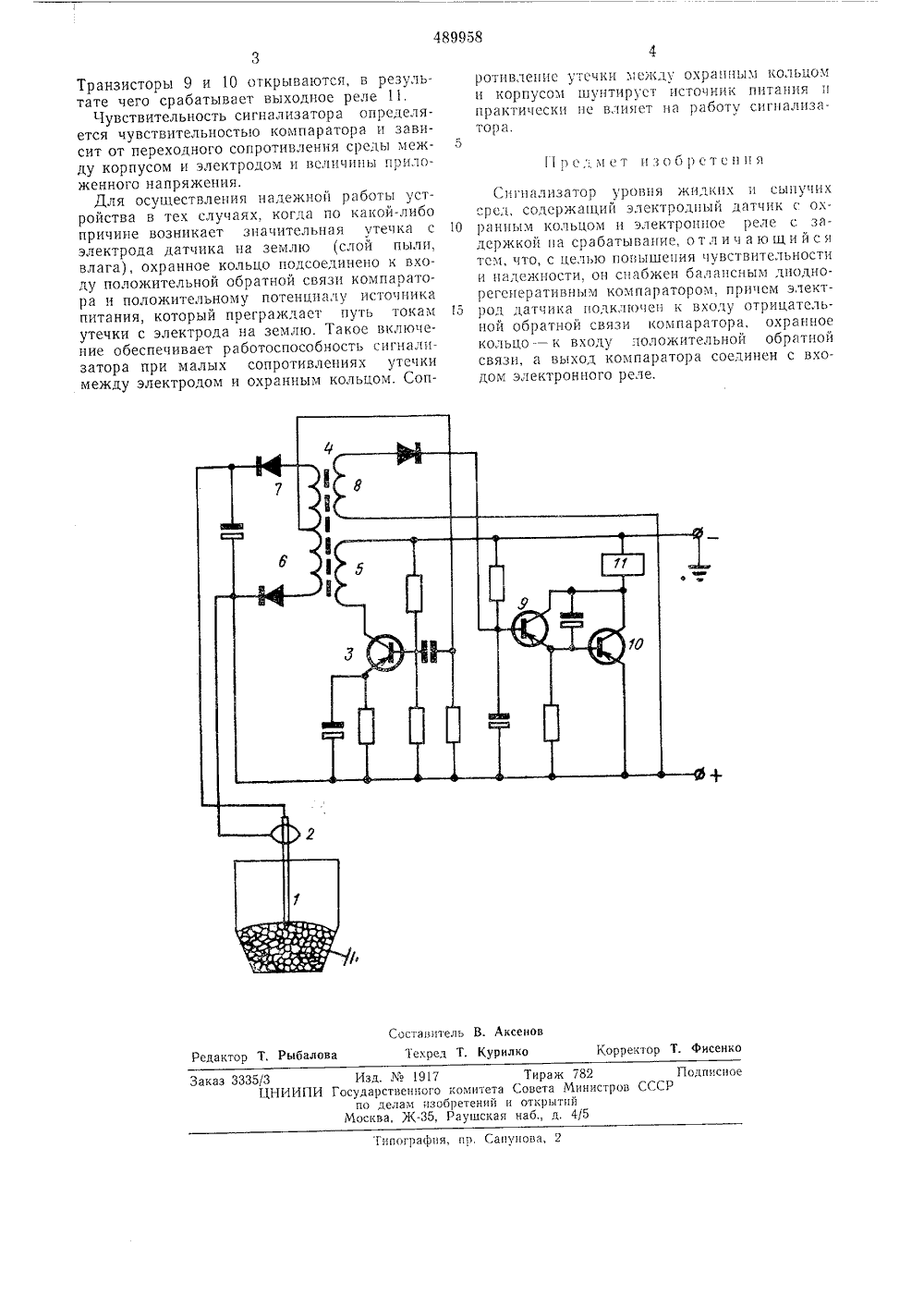

п 11 489958 Союз Советских Социалистических Республик) Приоритет ый комите Государств овета Министров СС Опубликовано 30.10,75. Бюллетень4 Дата опубликования описания 21.01.76 УДК 681.128,62(088,8) ло делам изобретений и открытий(71) Заявите СИГНАЛИЗАТОР УРОВНЯ повышение чувствиИзобретение относится к области контроля уровня сыпучих материалов и жидкостей и может быть использовано в горной, нефтяной, химической и других отраслях промышленности,Известны электронные устройства для контроля предельного уровня сыпучих материалов и жидкостей, содержащие датчик уровня с электродом и охранным кольцом, электронное реле с задержкой на срабатывание и выходное электромагнитное реле.Однако такой сигнализатор имеет невысокие чувствительность и надежность при работе в условиях большой запыленности и влажности, так как он работоспособен только при больших сопротивлениях утечки (не ниже 500 ком).Цель изобретения -тельности и надежности.Это достигается тем, что предлагаемый сигнализатор снабжен балансным диодно-регенеративным компаратором, причем электрод датчика подключен к входу отрицательной обратной связи компаратора, охранное кольцо - к входу положительной обратной связи, а выход компаратора соединен с входом электронного реле.На чертеже показана принципиальная схема сигнализатора.Сигнализатор содержит электродный датчик 1 с охранным кольцом 2, балансный диодно-регенеративный компаратор, выполненный по схеме блокинг-генератора на базе транзистора 3 и трансформатора 4, первичная 5 обмотка 5 которого включена в коллекторнуюцепь транзистора 3, обмотка 6 положительной обратной связи подключена к охранному кольцу 2, которое соединено также с источником питания. Обмотка 7 отрицательной об ратной связи подключена к электроду, а выходная обмотка 8 - к входу электронного реле, выполненного на транзисторах 9 и 10, в коллекторную цепь которых включена обмотка электромагнитного реле 11.15 Сигнализатор работает следующим образом.В исходном состоянии, когда нет контактаэлектрода с контролируемым материалом, компаратор генерирует импульсы положитель ной полярности длительностью 7 - 10 мксек.С выходной обмотки компаратора импульсы детектируются в постоянное напряжение, которое значительно превышает отрицательное смещение, задаваемое на базе транзистора 9, 25 вследствие чего он закрыт. Транзистор 10 также закрыт и выходное реле 11 обесточено.При контакте электрода с контролируемымматериалом замыкается цепь отрнцательной обратной связи (обмотка 7) компаратора, что 30 приводит к срыву релаксационных колебаний,489958 11 рсд мет изобретения Составитель В. Аксенов Техред Т. Курилко Корректор Т. Фисенко Редактор Т. Рыбалова Заказ 3335/3 Изд. Юв 1917 Тираж 782 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб д. 4/5Типография, пр. Сапунова, 2 Транзисторы 9 и 10 открываются, в результате чего срабатывает выходное реле 11,Чувствительность сигнализатора определяется чувствительностью компаратора и зависит от переходного сопротивления среды между корпусом и электродом и величины приложенного напряжения.Для осуществления надежной работы устройства в тех случаях, когда по какой-либо причине возникает значительная утечка с электрода датчика на землю (слой пыли, влага), охранное кольцо подсоединено к входу положительной обратной связи компаратора и положительному потенциалу источника питания, который преграждает путь токам утечки с электрода на землю. Такое включение обеспечивает работоспособность сигнализатора при малых сопротивлениях утечки между электродом и охранным кольцом. Сопротивленис утечки между охранным кольцом и корпусом шунтируст источник питания и практически не влияет на работу сигнализатора.5 Снгнализатор уровня жидких и сыпучихсред, содержащий электродный датчик с ох.1 О ранным кольцом и электронное реле с задержкой на срабатывание, о т л и ч а ю щ и й с я тем, что, с целью повышения чувствительности и надежности, он снабжен балансным диоднорегснеративным компаратором, причем элект род датчика подклпочен к входу отрицательной обратной связи компаратора, охранное кольцов к входу положительной обратной связи, а выход компаратора соединен с входом электронного реле.
