Формирователь импульсов

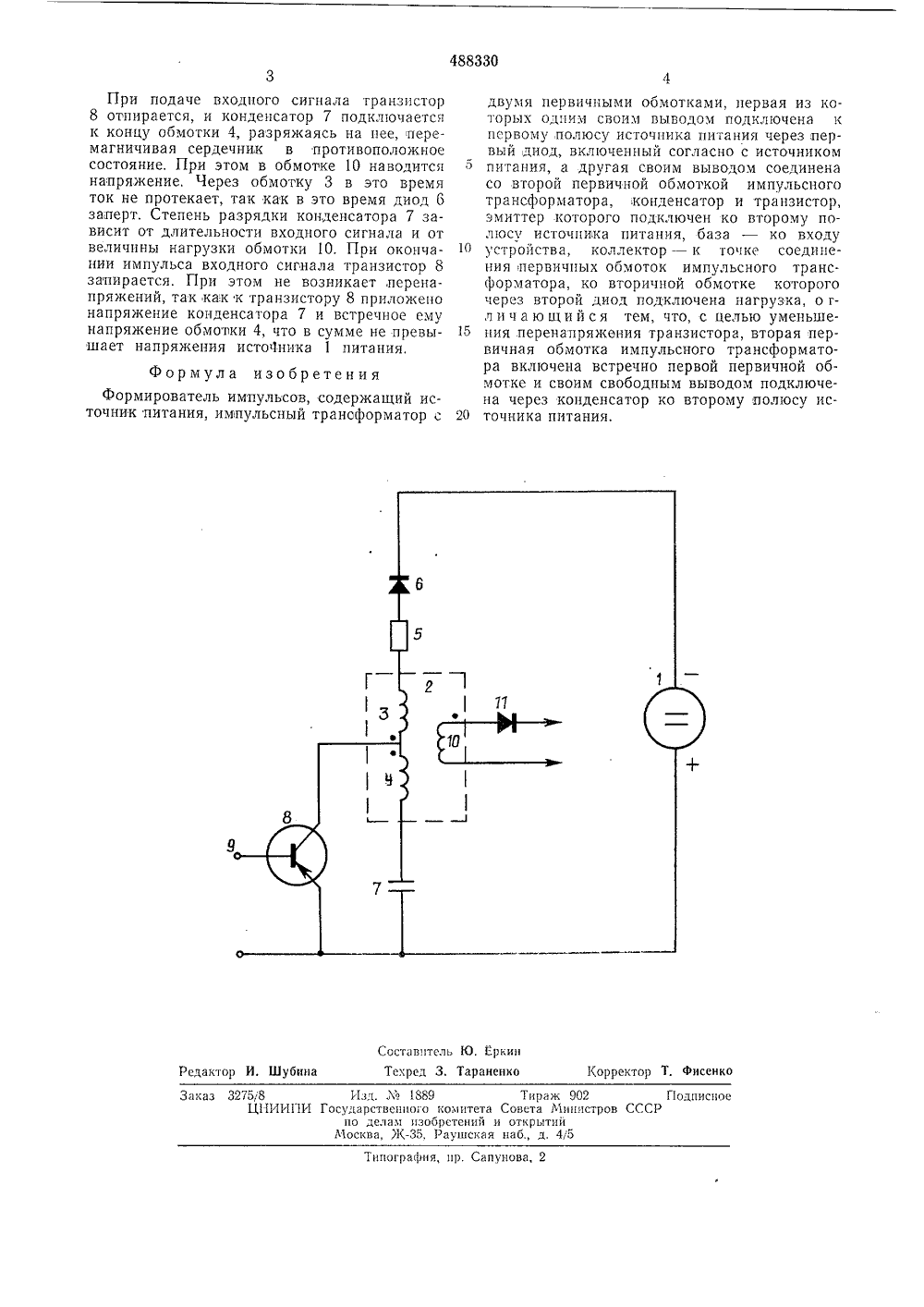

О П И С А Н И Е (и) 488330ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социапистнческик Республик(61) Зависим от авт, свидетельст 1) Ч Кч Н 50 2) Заявлено 23.08.71 121) 1687354/2 киприсоединением осударственный комитет 2) Приоритетубликованота опублико ета Министров СССР 53) УДК 621.375(088.8) 5,10.75. Бюллетень3 вания описания 15.01.76 елам изобретений и открытий 2) Авторы изобретен С. Н. Баженов и Е, М. Белявский 1) Заявптсл вский о а Ленина политехнический институим. В. И. Ленина 54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСО ьшение перена Изобретение относится к радиотехнике и может быть использовано в устройствах автоматики и вычислительной техники.Известен формирователь, содержащий источник питания, импульсный трансформатор с двумя первичными обмотками, первая из которых одним своим выводом подключена к первому полюсу источника питания через первый диод, включенный согласно с источником питания, а другим своим выводом соединена со второй первичной обмоткой импульсного трансформатора, конденсатор и транзистор, эмиттер которого подключен ко второму полюсу источника питания, база ко входу устройства, а коллектор к точке соединения первичных обмоток импульсного трансформатора,ко вторичной обмотке которого через второй диод подключена нагрузка.В этом формирователе транзистор перенапряжен.Цель изобретения - уменпряжения транзистора.Это достигается тем, что в предлагаемом формирователе вторая первичная обмотка импульсного трансформатора включена встречно первой первичной обмотке и своим свободным выводом подключена через конденсатор по второму полюсу источника питания.На чертеже приведена принципиальная электрическая схема предлагаемого формирователя импульсов, который содержит источник 1 питания, импульсный трансформатор 2с двумя первичными обмотками 3 и 4. Обмотка 3 одним выводом подключена через резистор 5 и диод б, включенный согласно систочником 1, к одному полюсу источника 1питания. Второй конец обмотки 3 соединен совторой первичной обмоткой 4, второй вывод10 которой соединен через конденсатор 7 с общей шиной питания. Коллектор транзистора8 подсоединен к точке соединения обмоток 3и 4, эмиттер - к общей шине, база - ко входу 9 формирователя. Обмотки 3 и 4 включены15 встречно. Вторичная обмотка 10 через дио(11 соединена с нагрузкой (на схеме не показана),Формирователь работает следующим образом,20 При отсутствии входного сигнала на транзисторе 8 конденсатор 7 заряжается от источника 1 через диод 6, резистор 5 и включенныевстречно обмотки 3 и 4 трансформатора 2. Засчет встречного включения обмоток 3 и 4 пе 25 ремагничивание сердечника осуществляетсябыстро и большим током. Поскольку количество витков обмотки 3 незначительно большеколичества витков обмотки 4 считаем, что перемагничивание сердечника происходит в ус 30 ловное состояние.488330 Составитель Ю, ЕркинТехред 3. Тараненко Корректор Т. фисенко Редактор И, Шубина Заказ 32758 Изд. М 1889 Тирак 902 Подписное ЦНИИ 1 И Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, М(-35, Раушская наб., д. 475Типография, пр. Сапунова, 2 При подаче входного сигнала транзистор 8 отпирается, и конденсатор 7 подключается к концу обмотки 4, разряжаясь на пее, перемагничивая сердечник в противоположное состояние. При этом в обмотке 10 наводится напряжение. Через обмотку 3 в это время ток не протекает, так как в это время диод 6 заперт. Степень разрядки конденсатора 7 зависит от длительности входного сигнала и от величины нагрузки обмотки 10, При окончании импульса входного сигнала транзистор 8 запирается, При этом не возникает ,перенапряжений, так как к транзистору 8 приложено напряжение конденсатора 7 и встречное ему напряжение обмотки 4, что в сумме не превышает напряжения исто 4 ника 1 питания,Формула изобретенияФормирователь импульсов, содержащий источник питания, импульсный трансформатор с двумя первичными обмотками, первая из которых одним своим выводом подключена и первому полюсу источника питания через первый диод, вклоченный согласно с источником 5 питания, а другая своим выводом соединенасо второй первичной обмоткой импульсного трансформатора, конденсатор и транзистор, эмиттер которого подключен ко второму полюсу источника питания, база - ко входу 10 устройства, коллектор - к точке соединения первичных обмоток импульсного трансформатора, ко вторичной обмотке которого через второй диод подключена нагрузка, о гл и ч а ю щ и й с я тем, что, с целью уменьше ния перенапряжения транзистора, вторая первичная обмотка импульсного трансформатора включена встречно первой первичной обмотке и своим свободным выводом подключена через конденсатор ко второму полюсу ис точника питания.
