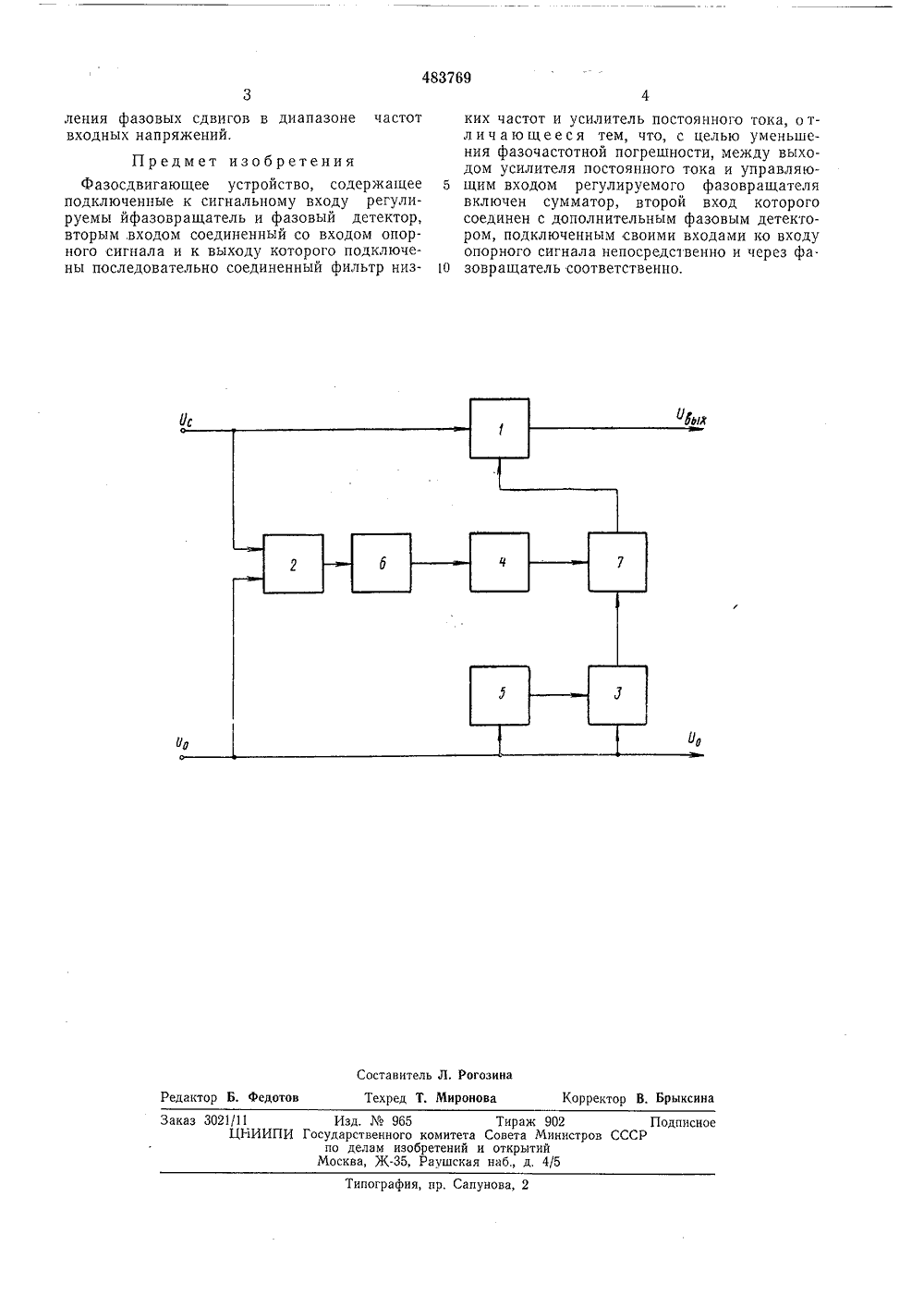

Фазосдвигающее устройство

Номер патента: 389467

Опубликовано: 01.01.1973

Автор: Касумов

МПК: G01R 23/12

Метки: сигнала, флуктуации, частоты

...флуктуация фазы сигнала на его выходе является рсзультатом флуктуации частоты, а флуктуация амплитуды сигнала подавлена.С выхода блаансного дискриминатора мо дулированный по фазе сигнал подается на модулятор 9, где модулируется синусоидальным колебанием низкой частоты, Отсюда он поступает на фазовый детектор, состоящий из СВЧ-моста 10 и двух СВЧ детекторов 11 и 15 12 Фазовый детектор совместно с усилителями низкой частоты 13 и 14 и вычитающимустройством 15 преобразует сигнал модулированный по фазе непосредственно в видео 0 сигнал,С выхода вычитающего устройства 15 сигнал поступает на анализатор спектра 1 б, гдеусиливается в полосе Л 1 и подается на селективный усилитель, состоящий из квадратич 5 ного детектора 17 и усилителя...

Номер патента: 1266005

Опубликовано: 23.10.1986

Авторы: Вандер, Долинский, Ирзак

МПК: H03M 1/50

Метки: код, сигнала, цифровой, частоты

...и накапливающий сумматор 3 устанавливаются в нулевое состояние, то по окончании временного интервала состояние накапливающего сумматора 3 соответствует произведению содержимого счетчика 1 на число импульсов, поступающих на третий вход сумматора 3 в течение промежутка времени меж.ду последним во временном интервале импульсом преобразуемой частоты и концомформула изобретения 3временного интервала, поделенное на коэффициент КПосле окончания временного интервала счетчик 8 разблокируется (снимается запрещающий сигнал с входа установки) и начинает считывать импульсы генератора 7. Выходы разрядов счетчика 8, начиная с второго, поступают на преобразватель 9 кода. Для того, чтобы на выходах дешифратора 24 образовались импульсы, на его...

Номер патента: 597981

Опубликовано: 15.03.1978

Авторы: Дейч, Климашевский, Шпаньон

МПК: G01R 25/00

Метки: между, переменной, постоянной, сдвига, сигналами, установления, фаз, фазового

...пропорционального измеряемому фаэовомусдвигу.Определяется точка а (: 90гдефункция имеет наибольшую крутизну.Чем точнее будет регистрироваться напряжение, пропорциональное составляющей, тем точнее будет установлено ь р "- 9 РКроме того, точка Ь90 еще эа"мечательна тем, что амплитуда ныделя" фемой спектральной составляющей приэтом не зависит от сигнала переменной Фазы,Это свойство используется как критерий правильности установки д90. 26На чертеже показано устройство,реализующее предлагаемый способ. В,него входит источник сигнала и измеритель. Источник сигнала содержитгенератор 1 модулирующего сигнала с ЭОчастотой я/2 Я ,частотно-модулированный генератор 2 поднесущйй Йй /2 Яамплитудный модулятор 3 несущей, фазонращатель 4, дна...

Номер патента: 703890

Опубликовано: 15.12.1979

Авторы: Забузов, Кирюхин

МПК: H03B 27/00

Метки: двух, заданным, заполнения, между, последовательностей, радиоимпульсных, радиоимпульсов, сдвигом, фазовым, формирования, частотами

...2, и, к, л), Тогда каскады стробирования 7 и 8 пропускают на выход устройства другую пару после довательносгей, чем для случая, когда времярегулируемой задержки равно 11, следовательно, и разность фаэ выходных радиоимпуль- сов иная, чем для задержки тр (фиг, 2, м, н),Таким образом, устройство, в котором мно.гоотводные линии задержки могут быть выпол.иены с большой точностью, позволяет значительно повысить точность установки фазового сдвига между частотами заполнения радиоим.пульсов.30Формула изобретенияФ 360 М3в виде многоотводной линии задержки 5 н 6и каскады стробировация 7 и 8,Устройство работает следующим образом.Короткий видеоимпульс поступает с задаю.щего синхронизирующего генератора 1 на блокрегулируемой задержки 2 (фиг. 2, а)...

Номер патента: 142712

Опубликовано: 01.01.1961

Автор: Колтик

МПК: G01R 25/04, G01R 35/00

Метки: диапазоне, калибратор, перестройкой, плавной, сдвига, фазового, частоты, широком

...производится следующим образом,При установке ключей К 1 и КП в положение О, а перемычки 1"в положение а - а на отклоняющие системы ЭЛТи ЭЛТпоступают1напряжения, отношение частот которых равноПотенциометрами смещения по осям х и у (на чертеже не изображены) совмещаются фигуры Лиссажу, получающиеся с помощью отклоняющих систем ЭЛТи ЭЛТ.Затем ключ КП ставится в положение ( и регулировкой фазовращателя Ф устанавливается нулевой фазовый сдвиг между напряжениями он и (1 с погрешностью + (2+ 3) путем сведения ветвей эллипсовв прямую линию.Наблюдая на экране фигуры Лиссажу с выхода фазовращателя,при установке ключа К 1 в положение 1, а КП в положение 1 можнозаметить, что они отличаются от исходных на величину, равную ошибкеустановки...
