Реле уровня сыпучих материалов

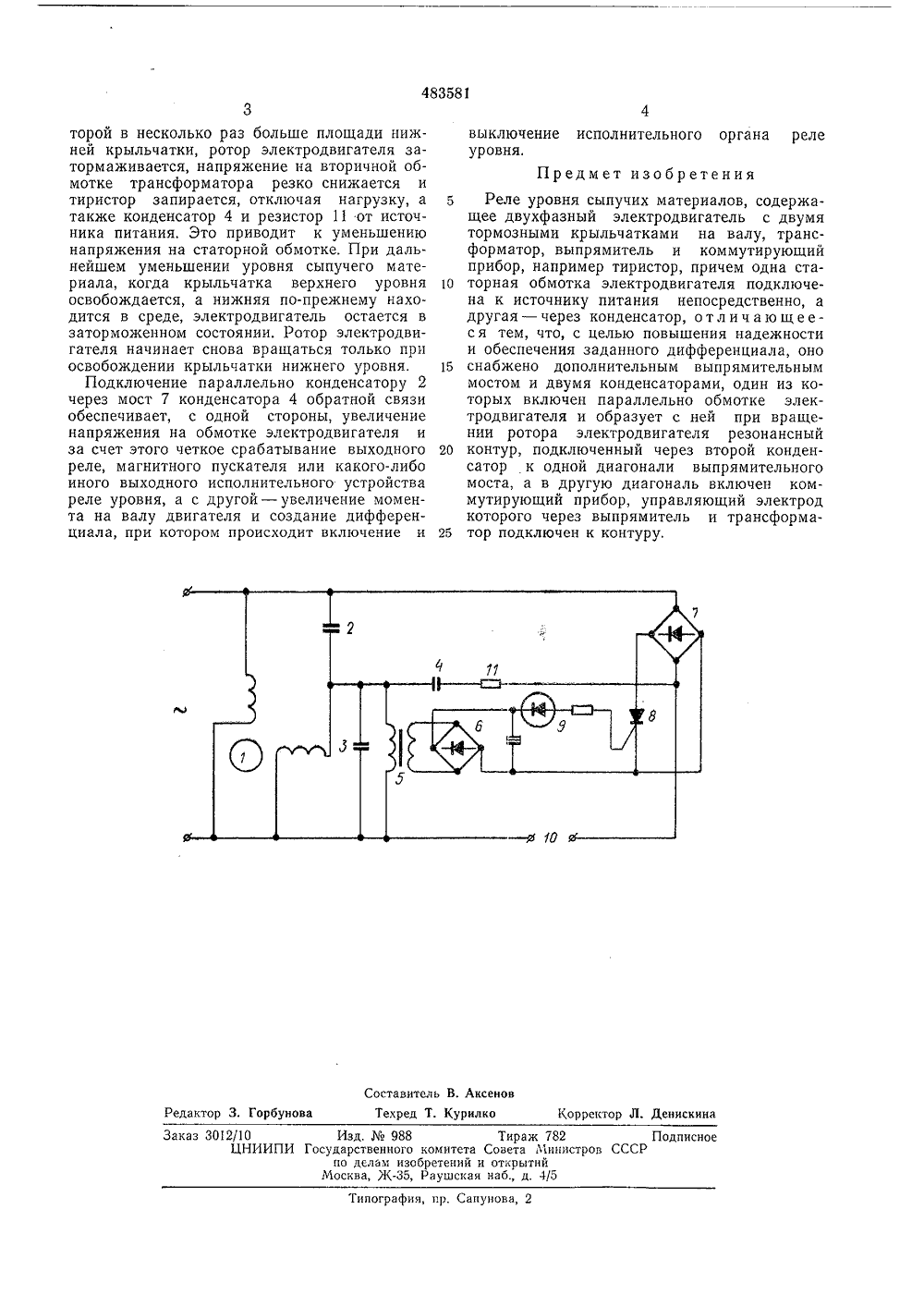

О П И С А Н И Е (1 ц 483581ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик(51) М, Кл, 6 01123/00 рстеенный комитетМинистров СССР лам изобретений Го вета К 681,128,9(72) Авторизобретени итренко 71) Заявител ЕРИАЛОВ РЕЛЕ УРОВНЯ СЫПУЧ работе енциал, твительдвухфазный электродвигаоторого установлены две атки верхнего и нижнего Изобретение относится к области приборостроения и предназначено для контроля и регулирования уровней сыпучих материалов.Известно реле уровня сыпучих материалов, содержащее двухфазный электродвигатель с двумя тормозными крыльчатками на валу, трансформатор, выпрямитель и коммутирующий прибор.Такое реле недостаточно надежно в и не обеспечивает заданный диффер что объясняется одинаковой чувс постыл при прямом и обратном ходах,С целью устранения указанных недостатков предлагаемое реле снабжено дополнительным выпрямительным мостом и двумя конденсаторами, один из которых включен параллельно обмотке двигателя и создает с ней резонансный контур при вращении ротора двигателя, подключенный через второй конденсатор к одной диагонали выпрями- тельного моста, а в другую диагональ включен коммутирующий прибор, управляющий электрод которого через выпрямитель и трансформатор подключен к контуру,На чертеже изображена схема предлагаемого реле.Реле включаеттель 1, на валу ктормозные крыльч уровней (на чертеже не показаны), конденсаторы 2 - 4, трансформатор 5, выпрямительные мосты 6 и 7, коммутирующий прибор, например тиристор 8, опорный диод 9, 5 Конденсатор 3, подключенный параллельно статорной обмотке электродвигателя, образует с нею резонансный контур при вращении ротора электродвигателя, Поэтому при неподвижном роторе двигателя на его 10 статорной обмотке незначительно падает напряжение. Когда тормозной момент снижается, напряжение на обмотке ротора резко возрастает. К параллельному резонансному контуру подсоединяется первичная обмотка 15 трансформатора, к вторичной обмотке которого через мост 6 и опорный диод подключен управляющий электрод тиристора.Когда уровень сыпучего материала нижекрыльчатки нижнего уровня и ротор электро двигателя вращается, напряжение на резонансном контуре выше напряжения пробоя опорного диода, тиристор открывается, шунтируя диагональ моста 7. При этом через нагрузку реле уровня, подключенную к клем мам 10, проходит переменный ток, Одновременно через мост 7 параллельно конденсатору 2 подключается через резистор 11 конденсатор 4. Когда уровень сыпучего материала достигает верхней крыльчатки, площадь коРедактор 3. Горбунова Корректор Л. Денискина Заказ 3012/10 Изд. Мо 988 Тираж 782 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д, 4/5Типография, пр. Сапунова, 2 торой в несколько раз больше площади нижней крыльчатки, ротор электродвигателя затормаживается, напряжение на вторичной обмотке трансформатора резко снижается и тиристор запирается, отключая нагрузку, а также конденсатор 4 и резистор 11 от источника питания. Это приводит к уменьшению напряжения на статорной обмотке. При дальнейшем уменьшении уровня сыпучего материала, когда крыльчатка верхнего уровня освобождается, а нижняя по-прежнему находится в среде, электродвигатель остается в заторможенном состоянии. Ротор электродвигателя начинает снова вращаться только при освобождении крыльчатки нижнего уровня.Подключение параллельно конденсатору 2 через мост 7 конденсатора 4 обратной связи обеспечивает, с одной стороны, увеличение напряжения на обмотке электродвигателя и за счет этого четкое срабатывание выходного реле, магнитного пускателя или какого-либо иного выходного исполнительного устройства реле уровня, а с другой - увеличение момента на валу двигателя и создание дифференциала, при котором происходит включение и выключение исполнительного органа реле уровня.Предмет изобретения 5 Реле уровня сыпучих материалов, содержащее двухфазный электродвигатель с двумя тормозными крыльчатками на валу, трансформатор, выпрямитель и коммутирующий прибор, например тиристор, причем одна ста О торная обмотка электродвигателя подключена к источнику питания непосредственно, а другая - через конденсатор, о т л и ч а ю щ е е - ся тем, что, с целью повышения надежности и обеспечения заданного дифференциала, оно 15 снабжено дополнительным выпрямительныммостом и двумя конденсаторами, один из которых включен параллельно обмотке электродвигателя и образует с ней при вращении ротора электродвигателя резонансный 20 контур, подключенный через второй конденсатор к одной диагонали выпрямительного моста, а в другую диагональ включен коммутирующий прибор, управляющий электрод которого через выпрямитель и трансформа тор подключен к контуру.
