Генератор случайных сигналов

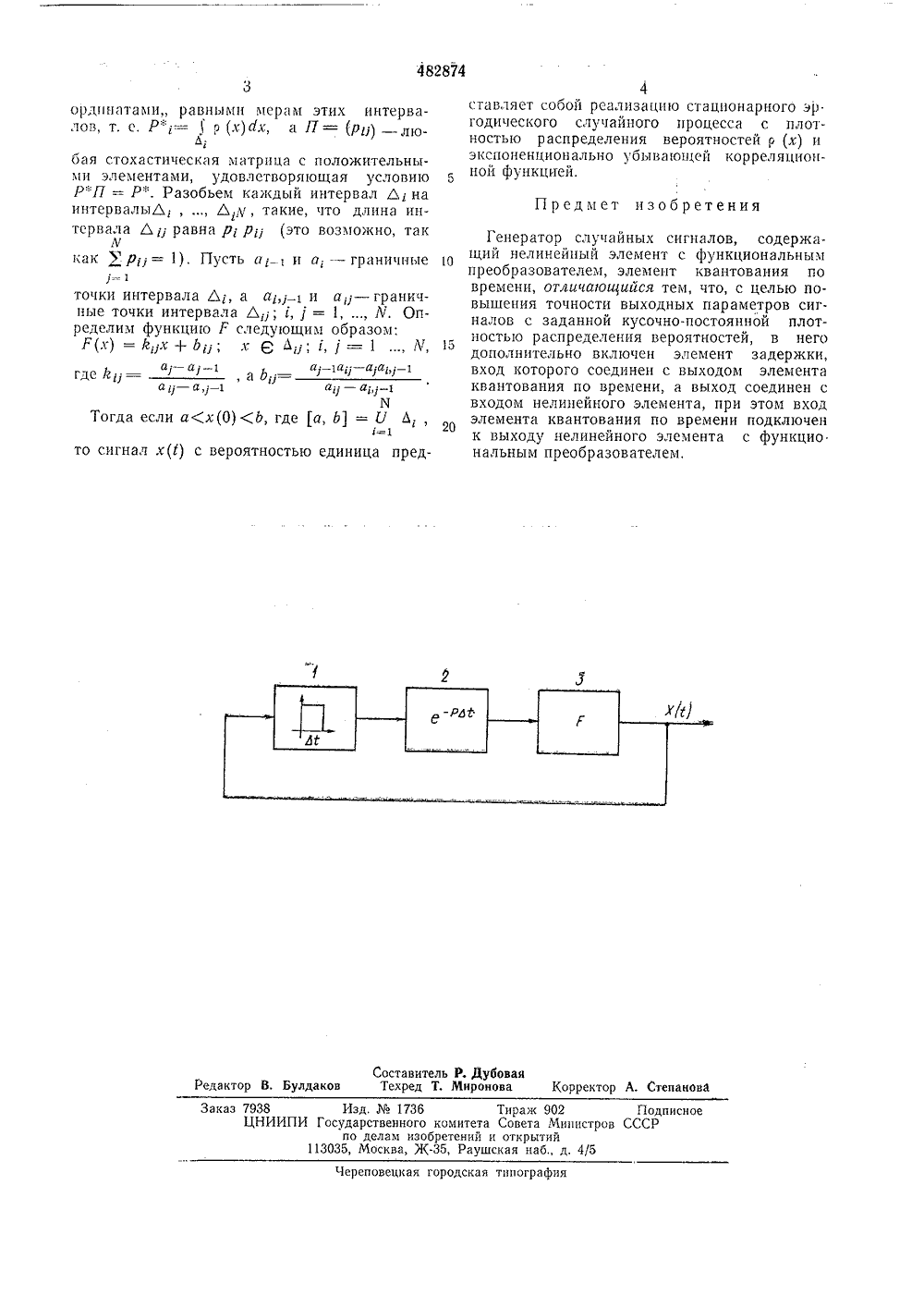

,) 482874 ОПЙСАНИЕ ИЗОБРЕТЕН ИЯ Союз Советских Социалистических Республик(23) Приоритет -Опубликовано 30,08.75. Бюллетень32Дата опубликования описания 19.01,76 51) М. Кл. Н 031 с 3/8 осударственнми комитетСовета Министров СССРио делам изобретенийи открытий 3) УДК 621.373.5(088.8) Авторыизобретени А. сякии и Е, А. Сандле осковский ордена Ленина энергетический инстит вител) ГЕНЕРАТОР СЛУЧАИНЫХ СИГНАЛ Изобретение относится к радиотехнике, автоматике и вычйслительной технике.Известен генератор случайных сигналов, сО- держаций нелинейньй элемент с функционалЬным преобразователем и элемент кванТования по времени.Однако в йзвестном генераторе случайных сйгнаЛов СниженИ точность соответствия между эмттиричеСкиМИ и теоретическими распределениями амплитуд, так как погрешности обусловленЫ как неточностью распределения тервичного сигнала, так и неточностью характеристики функционального преобразователя,Цель изобретения - йовышение точности выходных параметров сигналов с заданнол кусочно-постоянной плотностью распределения вероятностей.Для этого в генератор дополнительно вклю. чен элемент задержки, вход которого соединен с выходом элемента квантования по времени, а выход соединен с входом нелинейного элемента, при этом вход элемента квантования по времени подключен к выходу нелинейного элемента с функциональным преобразователем.На чертеже изображена блок-схема генератора случайных сигналов.Генератор содержит последовательно соединенные элемент квантования 1 по времени, элемент задержки 2 на время, равное интервалу квантования элемейта квйнФовЫй 1 по времени, и нелинейный элемент 3 с функциойальным преобразователем, ввход которого соединен С вхОдоМ элеМента квайтованйя5 по времени;Устройство работает следуютциМ образоМ, Квантование по времени и соединение нелинейного элемента 3 с двумя другимй служат для того, чтобы значения сигнала на его вы ходе удовлетворяло соотношениюх(и + 1)Ы = Цх(иЮ)1, п = О, 1, 2где г - кусочно-линейная функция, построенная в соответствии с заданным распределением вероятностей. Элемент задержки 2 на время, равное интервалу квантования по времени, служит для того, чтобы указанное соотношение выполнялось в моменты переключения квантователя.Величина интервалов квантования по времени Ы определяет быстродействие устройства и должна задаваться исходя из требований к спектральной плотности генерируемого сигнала в соответствии с допустимым быстродействием отдельных элементов генератора.Пусть число интервалов постоянства Лг плотности р (х) распределения заданного случайного процесса равно М, Р, где (рьр 11) - вектор с координатами, равными длинам этих интервалов, Р" = (рф рфЧ) - вектор с ко 482874 ординатамиравнымн мерам этих интервалов, т. е. Р;==р (х)Их, а П= (р 1;) лю бая стохастическая матрица с положительными элементами, удовлетворяющая условию РП = Рф. Разобьем каждый интервал Ь на интервалыЬ;, , Ь,у, такие, что длина интервала Л 17 равна р; р 17 (это возможно, такЛкак," р;, = 1), Пусть а; . и а, - граничные1:= 1точки интервала Ь;, а а 11 и а - граничные точки интервала Ь; г, 1 = 1, , У. Определим функцию Р следующим образом: Р(х) = lг,.ух + 617, хЬ;,; г, 1 = 1 , У,а - а - 1, а 1 а; - аа;, где Й=, а 6 д= -ас/ - а 7 - 1 а, - а;, - 1МТогда если а(х(0)(б, где 1 а, о 1 = 0 Ь то сигнал х(1) с вероятностью единица пред 4ставляет собой реализацию стационарного эр. годичес кого случайного процесса с плотностью распределения вероятностей р (х) и экспоненционально убывающей корреляционной функцией.Предмет изобретенияГенератор случайных сигналов, содержащий нелинейный элемент с функциональным преобразователем, элемент квантования по времени, отличающийся тем, что, с целью повышения точности выходных параметров сигналов с заданной кусочно-постоянной плотностью распределения вероятностей, в него дополнительно включен элемент задержки, вход которого соединен с выходом элемента квантования по времени, а выход соединен с входом нелинейного элемента, при этом вход элемента квантования по времени подключен к выходу нелинейного элемента с функцио нальным преобразователем.Заказ 7938 Изд,1736 Тираж 902 Подписное ЦНИИПИ Государственного комитета Совета Ми 1 шстров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/Ь Череповецкая городская типография
