Формирователь прямоугольных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 482869
Авторы: Андрющенко, Покатаев, Ткачев
Текст

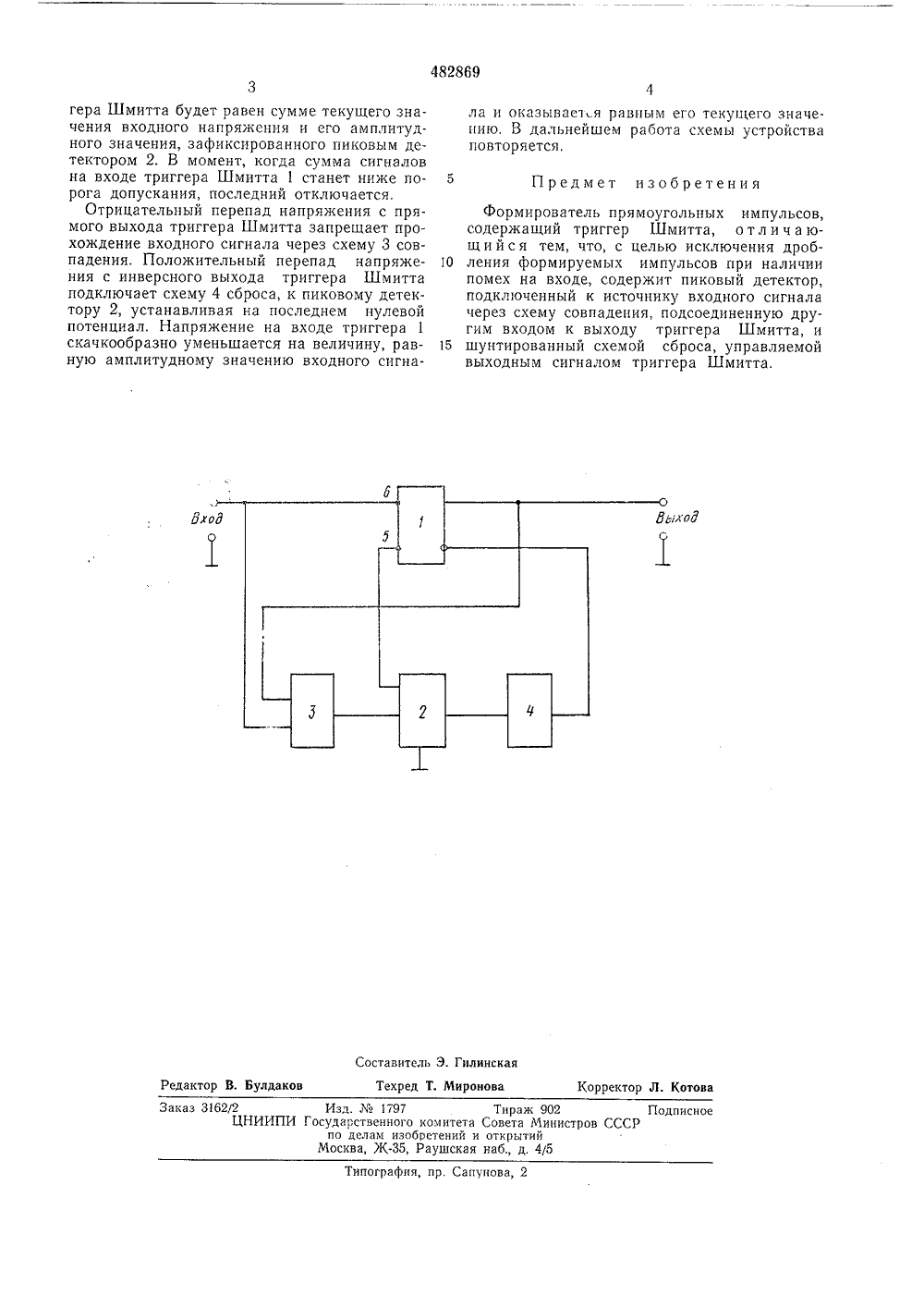

Государственный комитет Совета Министров СССР(088,8) ло делам изобретений и открытий(54) ФОРМИРОВАТЕЛЬ ПРЯМОУГОЛЬНЫХ ИМПУЛЬСОВ Изобретение относится к импульсной технике и может быть использовано, например, в устройствах преобразования сигнала частотных датчиков,Известен формирователь прямоугольных импульсов (триггер Шмитта), формирующий напряжение прямоугольной формы из напряжения произвольной формы, срабатывание и отпускание которого осуществляется по входному сигналу,Известный формирователь импульсов отличается низкой помехоустойчивостью.Цель изобретения - исключение дробления формируемых импульсов при наличии помех на входе.Поставленная цель достигается тем, что формирователь содержит пиковый детектор, подключенный к источнику входного сигнала через схему совпадения, подсоединенную другим входом к выходу триггера Шмитта, и шунтированный схемой сброса, управляемой выходным сигналом триггера Шмитта. На чертеже приведена блок-схема формирователя прямоугольных импульсов.Предложенный формирователь содержит триггер Шмитта 1, пиковый детектор 2, схему 3 совпадения и схему 4 сброса.Формирователь работает следующим образом. В исходном состоянии триггер Шмитта 1 через схему 4 сброса устанавливает пиковый детектор 2 в нулевое состояние.При подаче входного сигнала, амплитуда 5 которого не превосходит порога срабатыванияформирователя, состояние схемы не изменится. Г 1 ри срабатывании триггера Шмитта 1 положительный перепад напряжения с его прямого выхода разрешит прохождение входного 10 сигнала через схему 3 совпадения на пиковыйдетектор 2, а отрицательный перепад напряжения с инверсного выхода триггера отключает схему 4 сброса от пикового детектора.На пиковом детекторе (между клеммой 5 и )5 землей) появляется входной сигнал в фазе сранее действующим на вход триггера Шмитта 1. Таким образом, к входным клеммам 6 - 5 20 триггера Шмитта 1 оказывается приложеннойсумма входного сигнала и сигнала с пикового детектора, или, иными словами, удвоенное значение входного сигнала. Напряжение на входе триггера Шмитта 1 будет увеличивать ся до тех пор, пока входной сигнал пе достигнет своего амплитудного значения, После этого пиковый детектор 2 запомнит амплитудное значение сигнала и последующее уменьшение входного сигнала не будет изменять его сос тояния. В дальнейшем сигнал на входе трпг797 Тираж 902ного комитета Совета Министров Сизобретений и открытийодписное ИИП пография, пр. Сапунова, 2 гера Шмитта будет равен сумме текущего значения входного напряжения и его амплитудного значения, зафиксированного пиковым детектором 2. В момент, когда сумма сигналов на входе триггера Шмитта 1 станет ниже порога допускания, последний отключается.Отрицательный перепад напряжения с прямого выхода триггера Шмитта запрещает прохождение входного сигнала через схему 3 совпадения. Положительный перепад напряжения с инверсного выхода триггера Шмитта подключает схему 4 сброса, к пиковому детектору 2, устанавливая на последнем нулевой потенциал, Напряжение на входе триггера 1 скачкообразно уменьшается на величину, равную амплитудному значению входного сигнала и оказывает я равным его текущего значению, В дальнейшем работа схемы устройстваповторяется,Предмет изобретения Формирователь прямоугольных импульсов,содержащий триггер Шмитта, о т л и ч а ющ и й с я тем, что, с целью исключения дроб ления формируемых импульсов при наличиипомех на входе, содержит пиковый детектор, подключенный к источнику входного сигнала через схему совпадения, подсоединенную другим входом к выходу триггера Шмитта, и 15 шунтированный схемой сброса, управляемойвыходным сигналом триггера Шмитта,
СмотретьЗаявка
1846523, 15.11.1972
ПРЕДПРИЯТИЕ ПЯ В-2289
АНДРЮЩЕНКО АЛЕКСАНДР ИВАНОВИЧ, ПОКАТАЕВ ВИКТОР НИКОЛАЕВИЧ, ТКАЧЕВ СТАНИСЛАВ ГЕОРГИЕВИЧ
МПК / Метки
МПК: H03K 3/2893, H03K 5/08
Метки: импульсов, прямоугольных, формирователь
Опубликовано: 30.08.1975
Код ссылки
<a href="https://patents.su/2-482869-formirovatel-pryamougolnykh-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Формирователь прямоугольных импульсов</a>
