Генератор импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

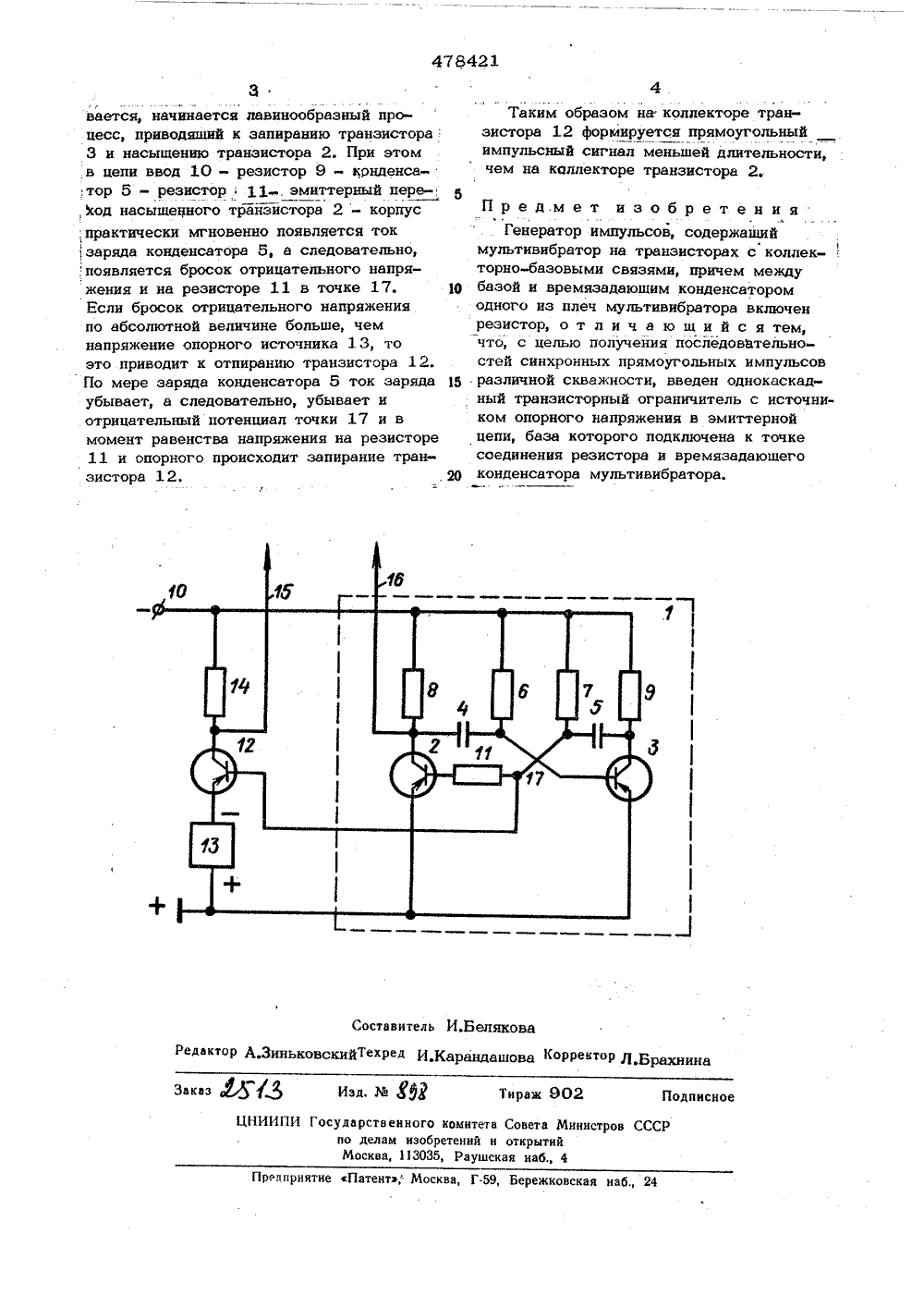

ОП ИСАИЗОБРЕТЕН ИЯ Союз Советских Социалистицеских Республик(32)Приоритет - Опубликовано 25 07 7 осударстеенныи комитетСовета Министроа СССРоо делам изооретеннйи открытий БЗ) УДК 621 373 5(72) Авторы изобретени Осипов А. И. Никонов Микояна йбышевский инженерно-строительный институт имен) ГЕНЕРАТОР ИМПУЛЬСОВ пульсной в, содер орах с причем конденса ратора не обеспености синов различИелью изобретения является получениепоследовательностей синхронных прямоугольных импульсов различной скважности,Для этого в генератор введен однокаскадный транзисторный ограничитель с источником опорного напряжения в эмиттерной цепи база которого подключена кточке соединения резистора и времязадаюшего конденсатора мультивибратора.На чертеже приведена принципиальнаяэлектрическая схема генератора,Генератор импульсов содержит мультивибратор 1, собранный на транзисторах Изобретение относится к им технике,Известен генератор импульс ший мультивибратор на транзис коллекторно-базовыми связями,между базой и времязадаюшим тором одного из плеч мультиви включен резистор. Однако известный генератор чивает получения последователь хронных прямоугольных импульсной скважности.2 и 3, времязадаюших конденсаторах 4и 5 и резисторах 6, 7, 8, 9,Источник питания соединен с корпусоми вводом 10. В цепь базы транзистора 2включен резистор 11, который соединентакже с базой транзистора 12. В цепьэмиттера транзистора 12 включен источник опорного напряжения 13, в цепь коллектора транзистора 12 включен резисторО14. Коллектор транзистора 12 являетсявыходом импульсов высокой скважности15, коллектор транзистора 2 являетсявыходом импульсов низкой скважности 16,Резистор 1 1 соединен с базой транзистоб ра 12 в точке 17.Генератор работает следуюшим образом,При запертом транзисторе 2 происходитперезаряд конденсатора 5 по цепи минусисточника питания - ввод 10 - резистор0 7 - конденсатор 5 - открытый транзистор, 3 - корпус. Во время перезаряда потенциал точки 17 положительный, что поддерживает транзистор 2 в запертом состоянии. По достижении нулевого напряжения2 б на конденсаторе 5, транзистор 2 откры478421 Белякова ставитель РедакторАЗаказ 4 овскийТехред я Изд. М ХЦ Тираж О Подписио ЦНИИПИ Государственного комитета Совета Мин по делам изобретений и открытий Москва, 113035, Раушская иаб., 4 в СССР Патент, Москва, Г.59, Бережковская наб 2 резприят вается, начинается лавинообразный процесс, приводящий к запиранию транзистора3 и насыщению транзистора 2. При этомв цепи ввод 10 - резистор 9 - крнденса. тор 5 - резистор 11 эмиттерный пере, сод насыщенного транзистора 2 - корпус.практически мгновенно появляется токзаряда конденсатора 8, а следовательно,.появляется бросок отрицательного напряжения и на резисторе 11 в точке 17.Если бросок отрицательного напряженияпо абсолютной величине больше, чемнапряжение опорного источника 13, тоэто приводит к отпиранию транзистора 12,По мере заряда конденсатора 5 ток зарядаубывает, а следовательно, убывает иотрицательный потенциал точки 17 и вмомент равенства напряжения на резисторе11 и опорного происходит запирание транзистора 12. Таким образом на: коллекторе транзистора 12 форклируется прямоугольный импульсный сигнал меньшей длительности, чем на каллекторе транзистора 2. 5Предмет изобретенияГенератор импульсов, содержащиймультивибратор на транзисторах с коллекторно-базовыми связями, причем между 1 л базой и времязадаюшим конденсаторомодного из плеч мультивибратора включенрезистор, о т л и ч а ю щ и й с я тем,что, с целью получения последовательностей синхронных прямоугольных импульсов 15 различной скважности, введен однокаскадный транзисторный ограничитель с источником опорного напряжения в эмиттернойцепи, база которого подключена к точкесоединения резистора и времязадающего оО конденсатора мультивибратора. шова КоРРектоР Л.Брахнина
СмотретьЗаявка
1873549, 03.01.1973
КУЙБЫШЕВСКИЙ ИНЖЕНЕРНО-СТРОИТЕЛЬНЫЙ ИНСТИТУТ ИМ. А. И. МИКОЯНА
НИКОНОВ АЛЕКСАНДР ИВАНОВИЧ, ОСИПОВ ВЛАДИМИР НИКОЛАЕВИЧ
МПК / Метки
МПК: H03K 3/282
Опубликовано: 25.07.1975
Код ссылки
<a href="https://patents.su/2-478421-generator-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Генератор импульсов</a>
