Устройство обнаружения ошибок
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 475624
Авторы: Каневский, Мараховский, Мендерская
Текст

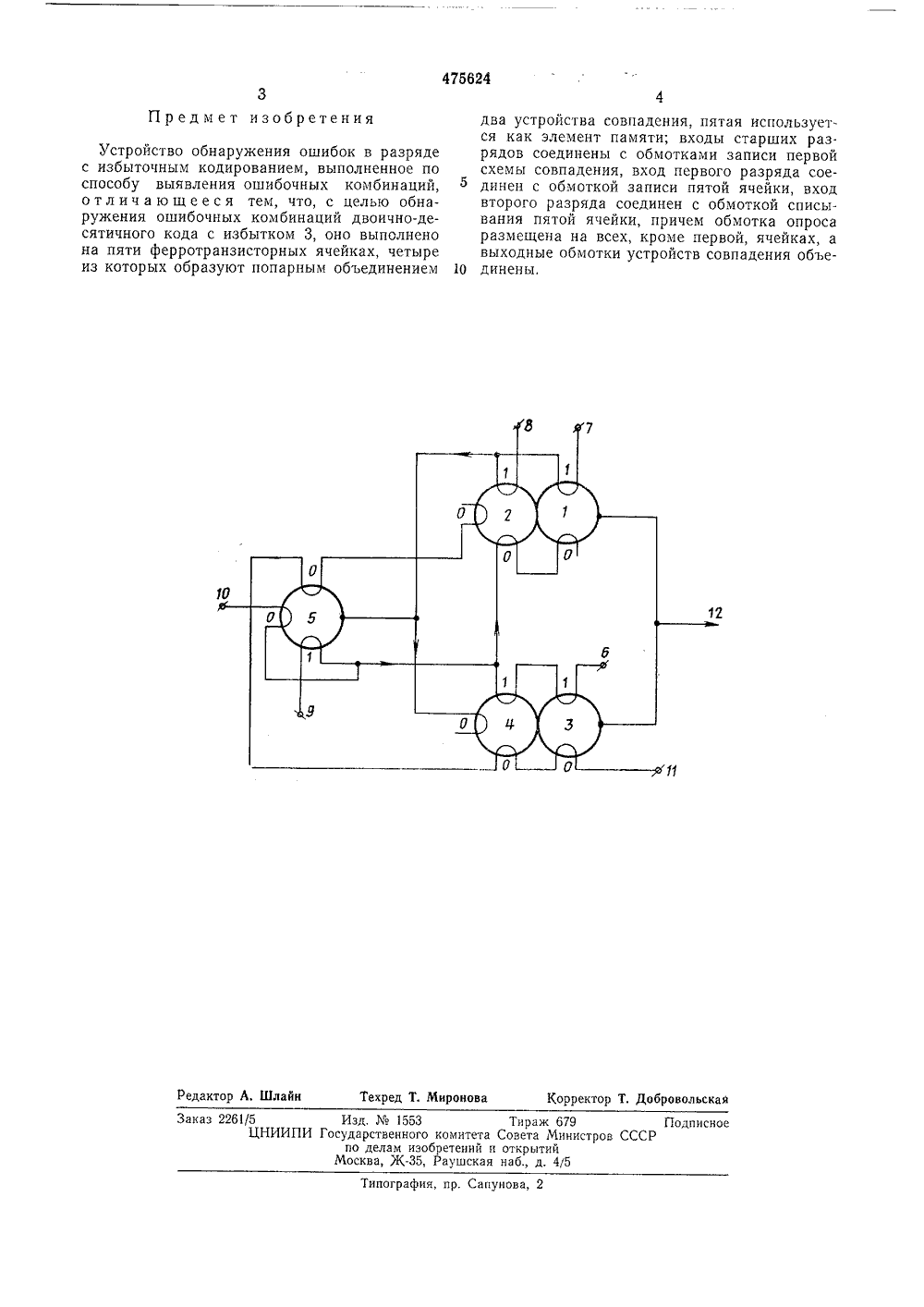

Союз Советских Социалистических Республик(22) Заявленос присоед (32) Приорите Опубликовано Дата опублик 11 08 нием заявкиГосударственный комит т Совета Министров СССРпо делам изобретений 3) УДК 681,142,0(71) Заявите А. Стеклов Математический институт Я ОШИБО ИРОВАНИ РАЗРЯИзвестные устройства обнаружения ошибокв избыточных кодах основаны на выявленииошибочных комбинаций,Предлагаемое устройство предназначенодля обнаружения ошибок в двоично-десятичном коде с избытком 3 в машине последовательного действия, Оно выполнено на пятиферротранзисторных ячейках, четыре из которых образуют попарным объединением дваустройства совпадения, а пятая ячейка используется как элемент памяти, Входы старшихразрядов соединены с обмотками записи первой схемы совпадения. Вход первого разрядасоединен с обмоткой записи пятой ячейки, авход второго разряда - с обмоткой списывания пятой ячейки. Причем обмотка опросаразмещена на всех, кроме первой, ячейках, авыходные обмотки устройств совпадения объединены.На чертеже изображена принципиальная 20схема предлагаемого устройства.Устройство контроля выполнено на пятиферротранзисторных ячейках 1 - 5. Для обнаружения запрещенных комбинаций одногоразряда четыре из них объединены в логическое устройство, состоящее из двух схем совпадения. Схемы совпадения образованы соответственно ячейками 1, 2 и 3, 4, а ячейка 5используется как элемент памяти.Известно, что числа в коде с избытком 3кодируются следующим образом: 0 - 0011,1 в 01, 2 в 01, 3 в 01, 4 в 01, 5 в ,1000, 6 1001, 7 в 10, 8 в 10 и 9 в 11. Предлагаемое устройство обнаруживает все шесть неправильных кодовых комбинаций, т. е, 0000, 0001, 0010, 1101, 1110 и 1111.Устройство работает следующим образом.По первому такту на вход 6 подается тактовый импульс, устанавливающий ячейки 1 и 2 на 0, а остальные ячейки - на 1. Во втором такте на входы 7 и 8 поступают импульсы третьего и четвертого разрядов соответственно. Действие этих, а также и других управляющих импульсов показано на чертеже символами 0 и 1. В третьем такте на вход 9 приходит импульс первого (младшего) разряда, который записывает 1 на ячейке 5 и списывает информацию с первой схемы совпадения. По четвертому такту на вход 1 О поступают импульсы второго разряда и списывают информацию с ячейки 5. При этом выходной импульс с ячейки 5 поступает как импульс запрета на вторую схему совпадения. По такту 5 импульсом, поступающим на вход 11, списывается информация с ячеек 2, 3, 4 и 5. Возникающие при этом сигналы схем совпадения поступают на выход 12 и сигнализируют об ошибочной комбинации. Первая схема совпадения обнаруживает первые три из описанных выше ошибочных комбинаций, а вторая - остальные три комбинации,47 б 624 П р ед м е т изобретения Редактор А. Шлайн Техред Т. Миронова Корректор Т. Добровольская Заказ 2261/5 Изд,1553 Тираж б 79 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 Устройство обнаружения ошибок в разряде с избыточным кодированием, выполненное по способу выявления ошибочных комбинаций, о т л и ч а ю щ е е с я тем, что, с целью обнаружения ошибочных комбинаций двоично-десятичного кода с избытком 3, оно выполнено на пяти ферротранзисторных ячейках, четыре из которых образуют попарным объединением два устройства совпадения, пятая используется как элемент памяти; входы старших разрядов соединены с обмотками записи первой схемы совпадения, вход первого разряда соединен с обмоткой записи пятой ячейки, вход второго разряда соединен с обмоткой списывания пятой ячейки, причем обмотка опроса размещена на всех, кроме первой, ячейках, а выходные обмотки устройств совпадения объе динены,
СмотретьЗаявка
885621, 26.02.1964
МАТЕМАТИЧЕСКИЙ ИНСТИТУТ ИМ. В. А. СТЕКЛОВА
МАРАХОВСКИЙ ВЛАДИМИР БОРИСОВИЧ, МЕНДЕРСКАЯ ГАЛИНА ИВАНОВНА, КАНЕВСКИЙ ЕВГЕНИЙ АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: G06F 11/08
Метки: обнаружения, ошибок
Опубликовано: 30.06.1975
Код ссылки
<a href="https://patents.su/2-475624-ustrojjstvo-obnaruzheniya-oshibok.html" target="_blank" rel="follow" title="База патентов СССР">Устройство обнаружения ошибок</a>
