Двухфазный генератор фазомодулированных сигналов

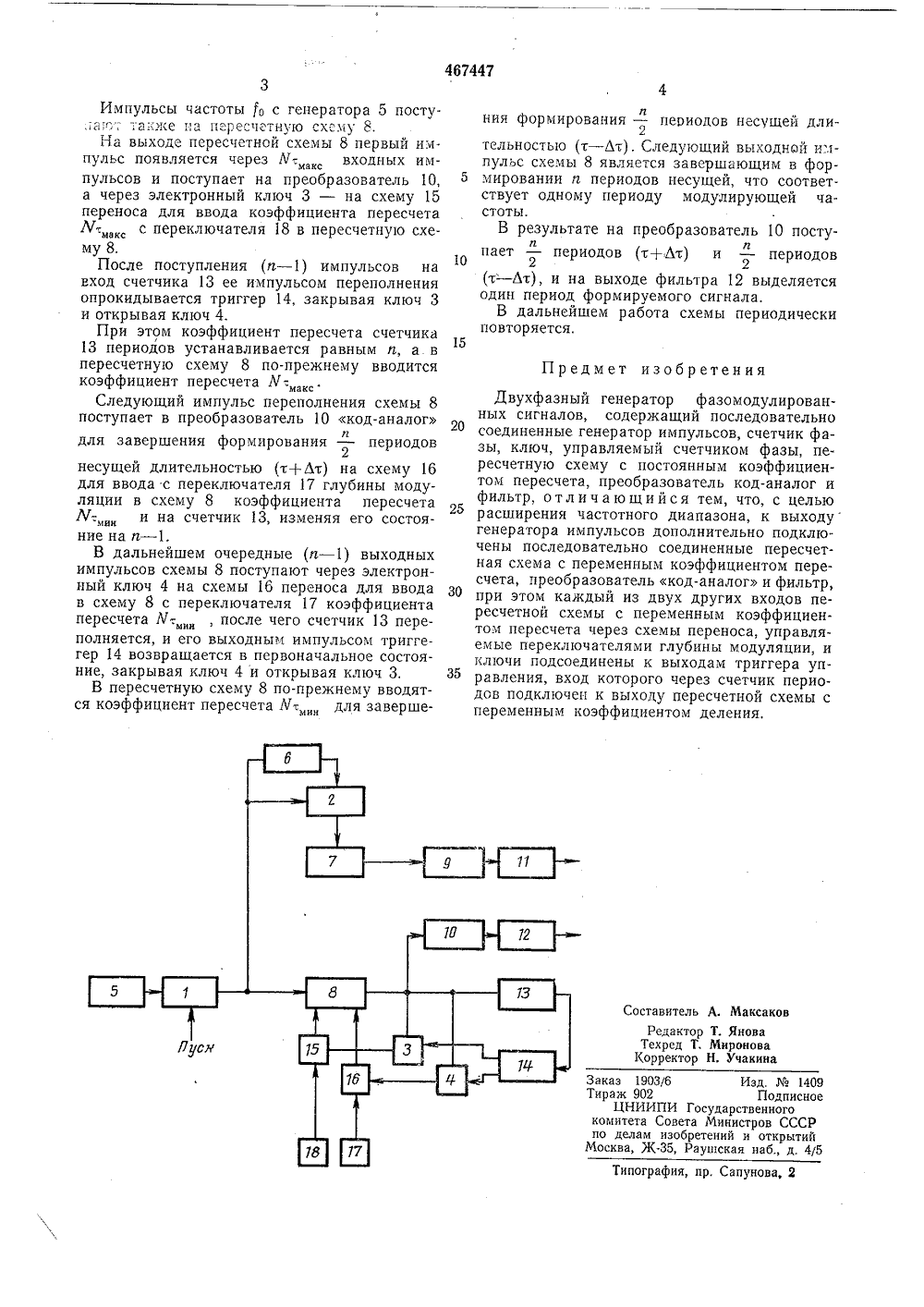

(51) М 1899359/26-9 2) Заявлено 29.03.73 с присоединением аявкиГосударстеенный комитеСовета Министров СССРоо делам нэаоретеннйн открытий(54) ДВУХФАЗНЫЙ ГЕНЕРАТОР ФАЗОМОДУЛИРОВАННЫ СИГНАЛОВГенератор содержит электронные ключи 1 - 4, генератор 5 импульсов, счетчик 6 фазы, пересчетные схемы 7 и 8 соответственно с постоянным и переменным коэффициентами пересчета, преобразователи 9 и 10 код-аналог, фильтры 11 и 12, счетчик 13 периодов, триг. гер 14 управления, схемы 15 и 16 переноса, переключатели 17 и 8 глубины (индекса) модуляции.Устройство работает следующим образом, При поступлении импульса пуска открывается электронный ключ 1, и импульсы образцовой частоты с генератора 5 импульсов поступают на счетчик 6 фазы.После поступления на счетчик 6 фазы импульсов от генератора 5 открывается электронный ключ 2, и импульсы с генератора 5 начинают поступать на пересчетную схему 7.Через каждые М (где М - коэффициент пересчета пересчетной схемы 7, т - период следования импульсов) входных импульсов на выходе пересчетной схемы 7 появляются выходные импульсы, поступающие на преобразователь 9, в котором поочередно формируются импульсы положительной полярности длительность с выхода фильтр 1 Изобретение относится к области радиотехники и может быть применено в устройствахпроверки устройств связи и радиолокации.Известен двухфазный генератор фазомодулированных сигналов, содержащий последовательно соединенные генератор импульсов,счетчик фазы, ключ, управляемый счетчикомфазы, пересчетную схему с постоянным коэффициентом пересчета, преобразователь коданалог и фильтр. 10К недостаткам известного генератора следует отнести ограниченный верхний предел почастоте и его сложность.С целью расширения частотного диапазонав предлагаемом устройстве к выходу генератора импульсов дополнительно подключеныпоследовательно соединенные пер есчетнаясхема с переменным коэффициентом пересчета, преобразователь код-аналог и фильтр,при этом каждый из двух других входов пересчетной схемы с переменным коэффициентом пересчета через схемы переноса, управляемые переключателями глубины модуляции,и ключи подсоединены к выходам триггерауправления, вход которого через счетчик периодов подключен к выходу пересчетной схемы с переменным коэффициентом деления,На чертеже дана блок-схема предлагаемогогенератора,ю - . Двухполярные импульсы2еобразователя 9 поступают на дальше на выход генератора,Заказ 1903/бТираж 902ЦНИИПИкомитета Совепо делам изоМосква, Ж,И Мз 1409Подписнонногов СССРткрытийаб., д. 4/5 Государствта Министрретеннй иРаушская н ипография, пр. Сапунова Импульсы частоты о с генератора 5 посту.;а; также па пересчетную схему 8,На выходе пересчетной схемы 8 первый импульс появляется через У-. , входных импульсов и поступает на преобразователь 10, а через электронный ключ 3 - на схему 15 переноса для ввода коэффициента пересчета Ж-. с переключателя 18 в пересчетную схему 8.После поступления (а - 1) импульсов на вход счетчика 13 ее импульсом переполнения опрокидывается триггер 14, закрывая ключ 3 и открывая ключ 4.При этом коэффициент пересчета счетчика 13 периодов устанавливается равным а, а в пересчетную схему 8 по-прежнему вводится коэффициент пересчета У-,Следующий импульс переполнения схемы 8 поступает в преобразователь 10 код-аналогидля завершения формирования - периодов2несущей длительностью (т+Лт) на схему 16 для ввода с переключателя 17 глубины модуляции в схему 8 коэффициента пересчета Жи на счетчик 13, изменяя его состояние на и - 1.В дальнейшем очередные (а - 1) выходных импульсов схемы 8 поступают через электронный ключ 4 на схемы 1 б переноса для ввода в схему 8 с переключателя 17 коэффициента пересчета У-., , после чего счетчик 13 переполняется, и его выходным импульсом триггегер 14 возвращается в первоначальное состояние, закрывая ключ 4 и открывая ключ 3.В пересчетную схему 8 по-прежнему вводятся коэффициент пересчета У,для завершеЛния формирования - периодов несущей дли 2тельностью (т - Лт). Следующий выходной импульс схемы 8 является завершающим в фор мировании и периодов несущей, что соответ.ствует одному периоду модулирующей частоты.В результате на преобразователь 10 поступ и 10пает - периодов (т+ Лт) и - периодов2 2(т - Лт), и на выходе фильтра 12 выделяетсяодин период формируемого сигнала.В дальнейшем работа схемы периодическиповторяется.15 Предмет изобретения Двухфазный генератор фазомодулированных сигналов, содержащий последовательно соединенные генератор импульсов, счетчик фазы, ключ, управляемый счетчиком фазы, пересчетную схему с постоянным коэффициентом пересчета, преобразователь код-аналог и фильтр, отл и ча ю щий ся тем, что, с целью расширения частотного диапазона, к выходу генератора импульсов дополнительно подключены последовательно соединенные пересчетная схема с переменным коэффициентом пересчета, преобразователь код-аналог и фильтр, при этом каждый из двух других входов пересчетной схемы с переменным коэффициентом пересчета через схемы переноса, управляемые переключателями глубины модуляции, и ключи подсоединены к выходам триггера управления, вход которого через счетчик периодов подключен к выходу пересчетной схемы с переменным коэффициентом деления,
